工业设备集成式废油收集输送管道结构

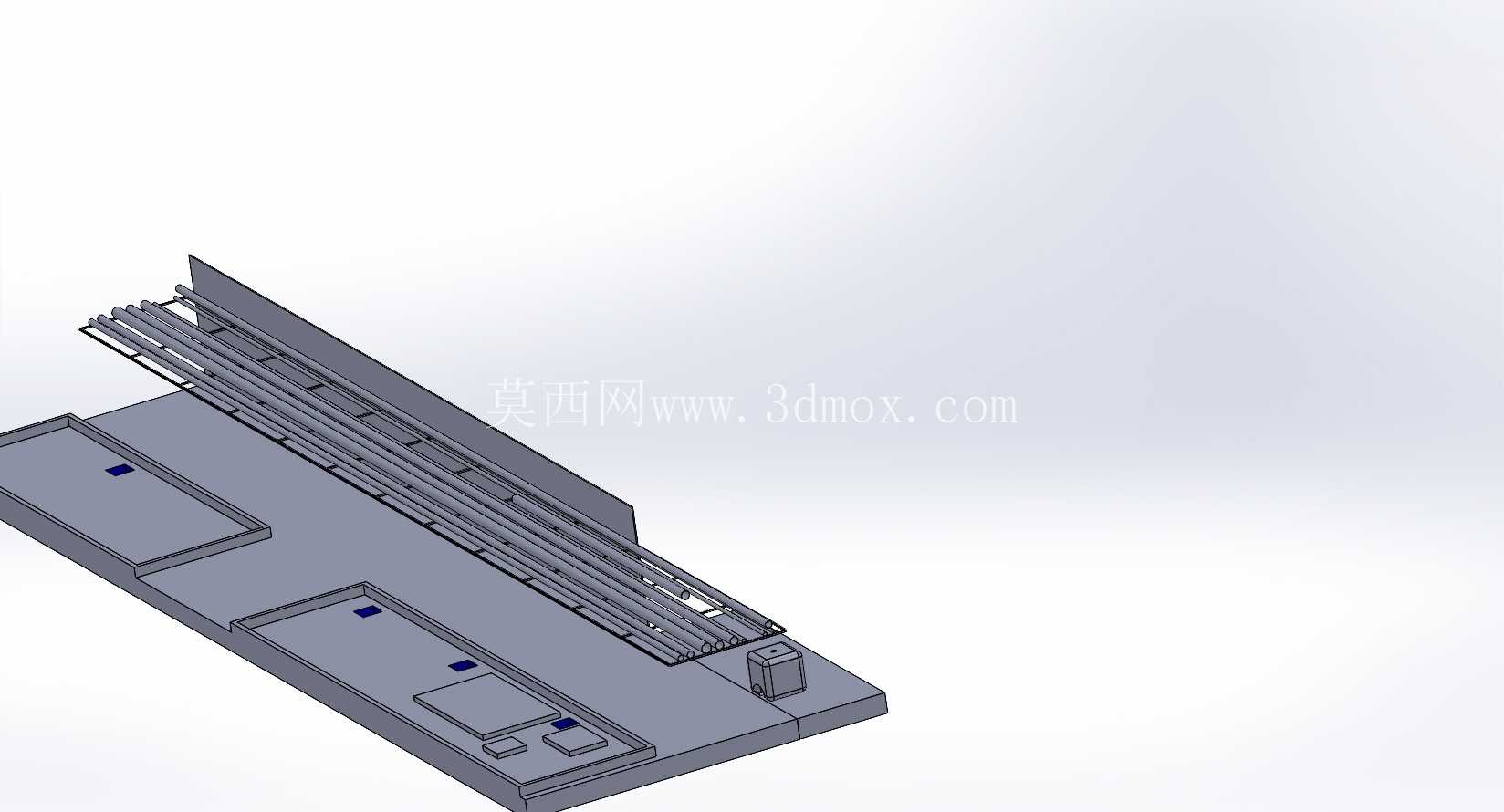

　　这套管路结构主要面向工业生产场景中设备废油的定向收集与输送需求，常见于大型加工车间、动力站房、成套液压设备集成台架的油液回收环节，用来承接设备运动部件滴落、换油作业排出、密封部位渗漏的废弃润滑油、液压油，避免废油随意流淌造成地面污染、人员滑倒风险，同时也方便后续废油统一归集到储油容器做净化或合规处置。从实际落地的使用逻辑来看，这类管路不是单一的圆管拼接，而是和安装基面做了一体化的适配设计，安装基面预留了对应设备安装位的凹槽与定位点位，管路沿着基面的长边方向排布，每一段管槽的位置都精准对应上方设备可能产生滴油的点位，不会出现油液滴落到管路外侧的情况。

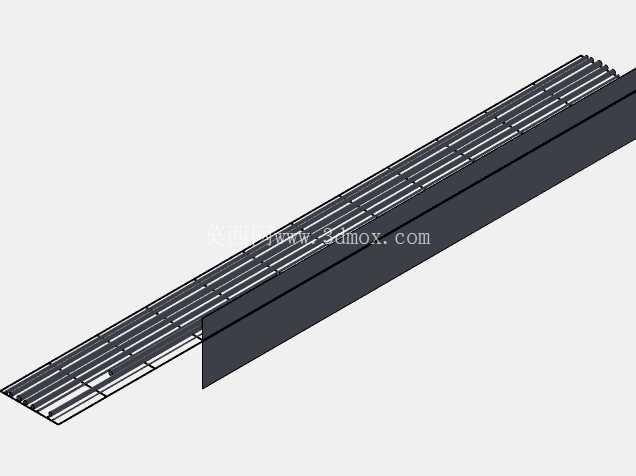

　　设计过程中首先考虑的是油液的自流特性，整个管路沿着长度方向设置了微小的倾斜坡度，不需要额外配置动力泵，依靠废油自身重力就能顺着管腔流向末端的排油接口，末端接口预留了标准的外接法兰位，可以直接对接储油桶或者集中回收的主管道，减少现场二次配管的工作量。管体采用分段拼接的结构形式，每一段管节的连接位置都做了止口定位，安装时不需要复杂的对齐工装，直接卡合后再做密封处理就能保证连接位置不渗油，后期如果某一段管体因为杂质堆积出现堵塞，只需要拆卸对应管节做清理，不用把整段管路全部拆解，大幅降低后期维护的工作量。

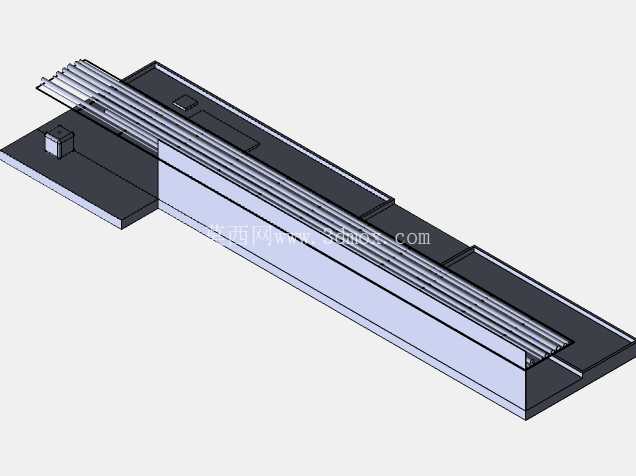

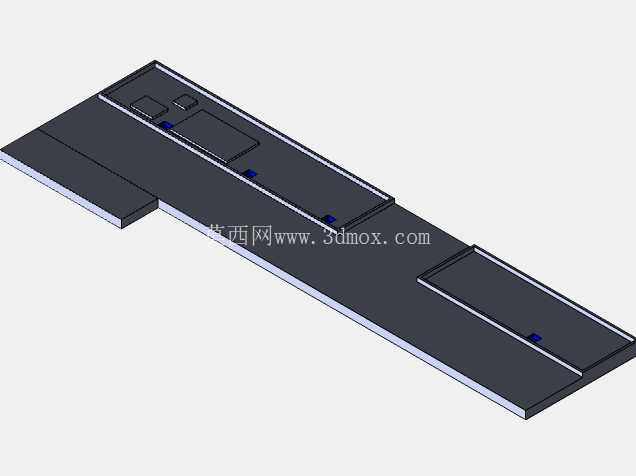

　　从安装边界来看，整个管路组件和下方的安装基板是配套设计的，基板的厚度、安装孔位都适配常见的工业铝型材台架或者钢制焊接机架的安装尺寸，不需要额外做安装面的二次加工，管路突出基板表面的高度控制在合理范围，不会和上方安装的设备本体、走线槽、气动管路产生空间干涉，管路上方预留的间隙也足够日常巡检时观察管内油液的流动状态，及时发现管路堵塞或者油液异常增多的情况。在细节结构上，管腔的内壁做了圆弧过渡处理，没有直角死角，避免废油中的杂质在拐角位置沉积造成管路堵塞，管路的起始端做了封板结构，防止油液从起始端溢出，同时封板上预留了小型的透气孔，平衡管腔内外的气压，避免因为管腔密闭造成油液流动不畅。

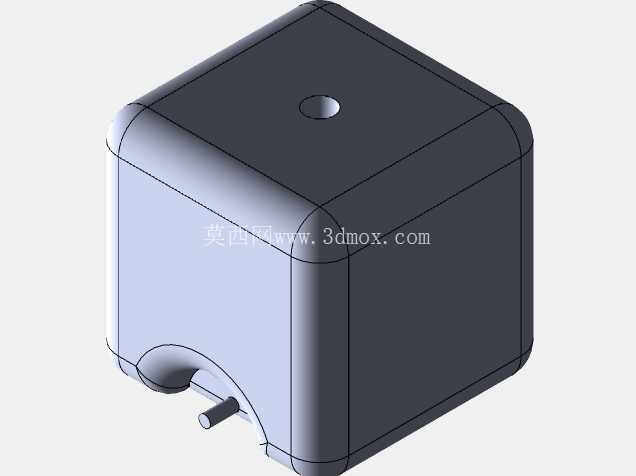

　　靠近末端的位置还设置了一个小型的集渣槽，废油流动过程中携带的金属磨屑、密封残渣等密度较大的杂质会先沉积在集渣槽内，只需要定期打开集渣槽的密封盖就能清理杂质，进一步减少主管路堵塞的概率。这套结构在建模时充分考虑了实际加工的工艺性，所有的板件厚度都统一采用常见的冷轧钢板规格，折弯半径符合常规钣金加工的工艺要求，不需要特殊的定制刀具就能完成加工，管节之间的连接孔位都做了标准化的间距设置，和市面上常见的密封件、紧固件尺寸完全匹配，生产时不需要单独定制非标紧固件，能有效控制加工和装配的成本。实际使用中，这类集成式的废油管路比传统的现场零散布置的接油盘、塑料软管更加规整，不会出现现场管路杂乱的情况，同时密封可靠性更高，能有效减少废油滴漏造成的现场5S维护压力，在成套液压站、大型机床集群、自动化生产线的动力单元布局中都有很高的适配性，设计时也预留了扩展接口，如果后续台架上增加新的产油设备，只需要在对应位置增加支管段就能接入原有回收系统，不需要对整体管路做大规模改动。
