1050mm长2000磅承载拖车轴结构设计

　　在轻型拖挂类设备的底盘行走系统设计中，车轴作为核心承载传力部件，其结构参数、安装匹配度直接决定拖挂行驶的稳定性与载荷可靠性，这款适配2000磅额定承载、弹簧中心距1050mm的拖车轴，是针对小型民用拖挂场景开发的专用行走承载构件，广泛适配单轴小型货运拖车、露营拖挂房车、轻型设备转运拖板等常见拖挂类载具，可满足非道路铺装路面与常规公路行驶的承载需求。从实际工程应用场景来看，这类小吨位拖车轴多用于总质量不超过900kg的轻型拖挂单元，常见于私家车主自制小型露营拖挂、工地轻型工具转运拖车、农用小型物资转运拖斗等场景，相比大吨位重载车轴，其结构更轻量化，安装适配门槛更低，不需要额外匹配重载悬挂组件，配合常规板簧即可完成底盘行走部分的基础搭建。从产品功能特性来看，该车轴采用高强度钢整体成型轴梁结构，轴梁两端直接焊接弹簧安装座，用于匹配对应规格的钢板弹簧组件，弹簧座的焊接位置严格对应1050mm的弹簧中心距参数，安装时不需要额外调整板簧定位，直接将板簧骑跨在弹簧座上通过U型螺栓紧固即可完成轴体与悬挂的连接，大幅降低现场装配的对位难度。轴体两端的轴头部分采用阶梯轴结构设计，轴径尺寸匹配1-3/4英寸规格的轮毂轴承，适配13英寸到15英寸区间的常规拖车专用轮毂，轮毂安装面的定位精度经过结构校核，可保证轮毂装配后端面跳动量控制在合理区间，避免行驶过程中出现轮胎偏磨、轮毂抖动等问题。

　　在设计思路层面，这款车轴充分考虑了轻型拖挂的实际使用特性，没有采用重载车轴的一体式加粗轴梁结构，而是根据2000磅的额定承载要求，通过有限元校核确定轴梁的合理管径与壁厚，在保证额定载荷下轴体挠度不超过许用值的前提下尽可能降低轴体自重，减少拖挂行驶过程中的非载荷重量损耗。同时轴体预设了合理的外倾角参数，在满载状态下轴体发生承载弯曲变形时，轮胎接地面可以保持与路面的完全贴合，避免轮胎单侧偏磨，提升轮胎使用寿命与行驶直线稳定性，这一设计细节是很多自制拖车轴容易忽略的关键点，很多非专业设计的车轴在满载后会出现轮胎内倾，不仅加剧轮胎磨损，高速行驶时还容易引发拖挂摆振的安全隐患。

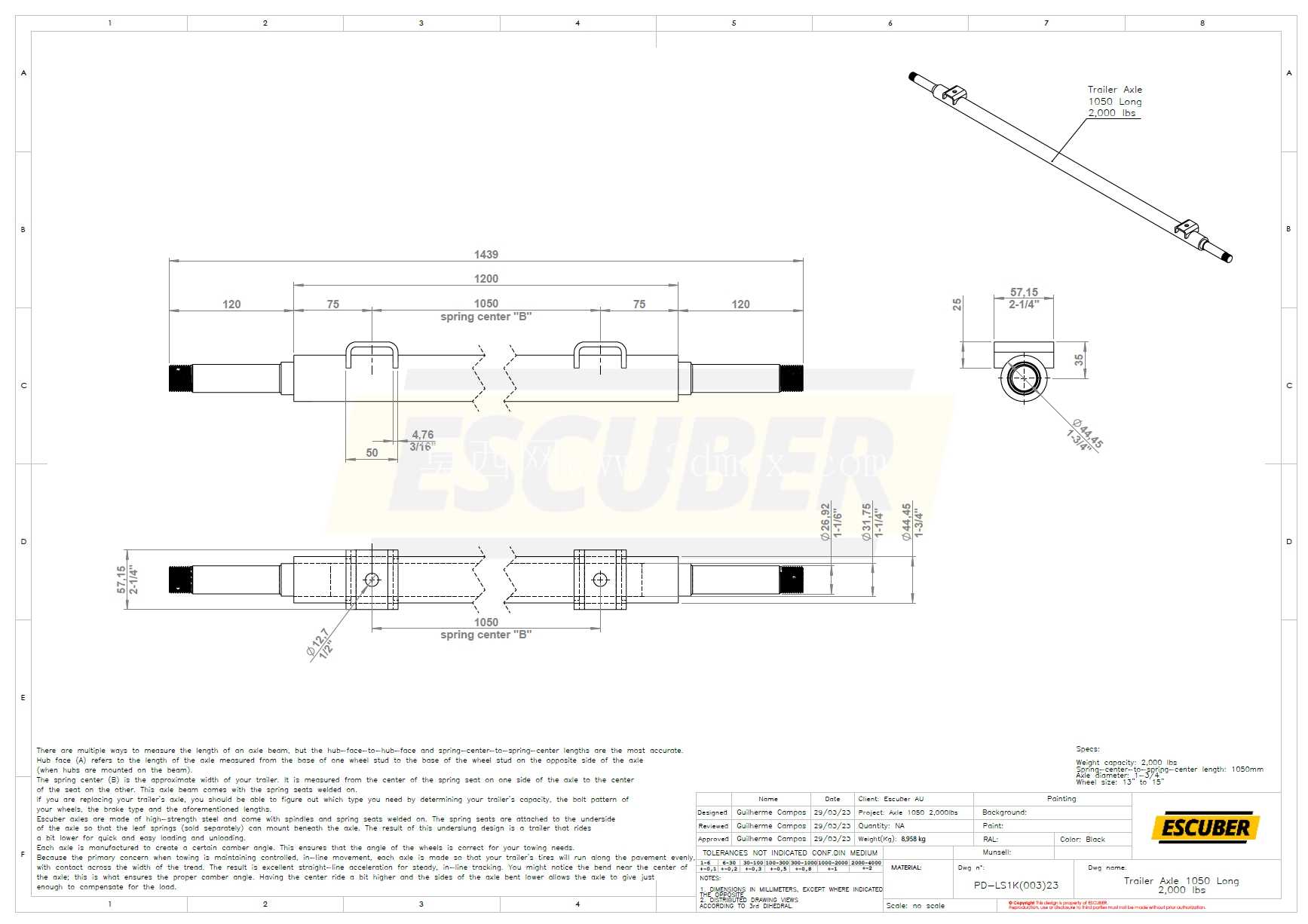

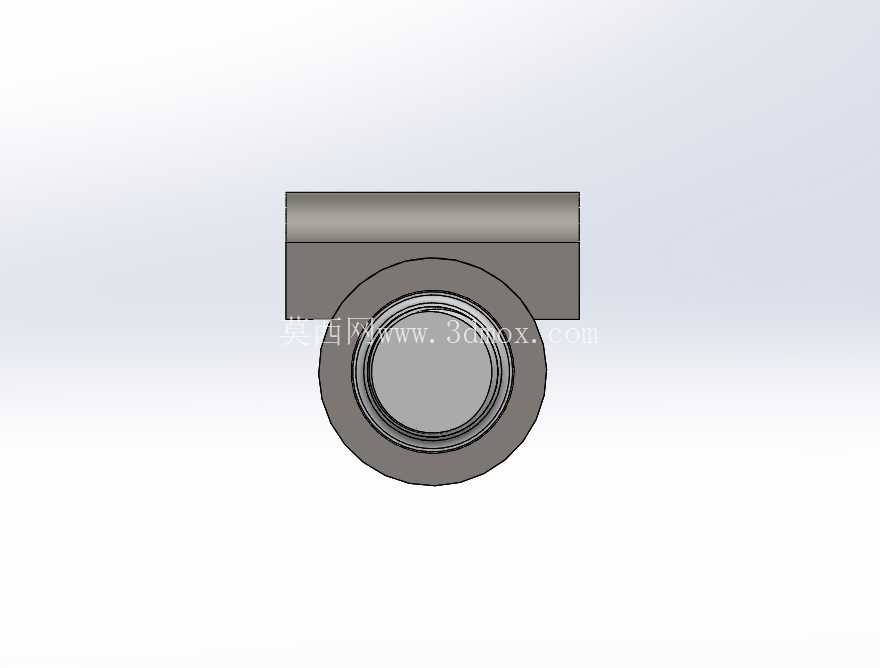

　　从外形尺寸与安装边界来看，这款车轴的弹簧中心距为1050mm，对应拖挂车架的纵梁内侧间距需要匹配该尺寸，安装时弹簧座上方的板簧长度可根据实际承载需求选择对应规格，轴头部分伸出弹簧座的长度经过核算，可保证轮毂安装后与车架外侧保持足够的安全间隙，不会在转向或者悬挂跳动时出现轮胎摩擦车架的问题。轴体两端的轴头螺纹规格匹配标准拖车轮毂的锁紧螺母结构，不需要单独定制非标紧固件，后期维护更换配件时可直接采购通用标准件，降低运维成本。轴体上的弹簧座采用带定位凸台的焊接结构，安装板簧时凸台可以卡在板簧的中心定位孔内，避免车辆行驶过程中板簧出现横向移位，保证悬挂系统的定位精度。在实际选型匹配过程中，设计人员需要注意，这款车轴的额定承载是基于均匀载荷工况下的设计值，安装时需要保证轴体在车架上的安装位置处于拖挂载荷的重心正下方，避免出现轴体前后载荷分配不均导致的单侧过载问题，同时匹配的钢板弹簧刚度需要与车轴额定承载相适配，过硬的板簧会导致行驶过程中冲击载荷直接传递到轴体，长期使用容易引发轴梁疲劳变形，过软的板簧则会导致满载时悬挂行程过大，容易出现轴体与车架碰撞的问题。

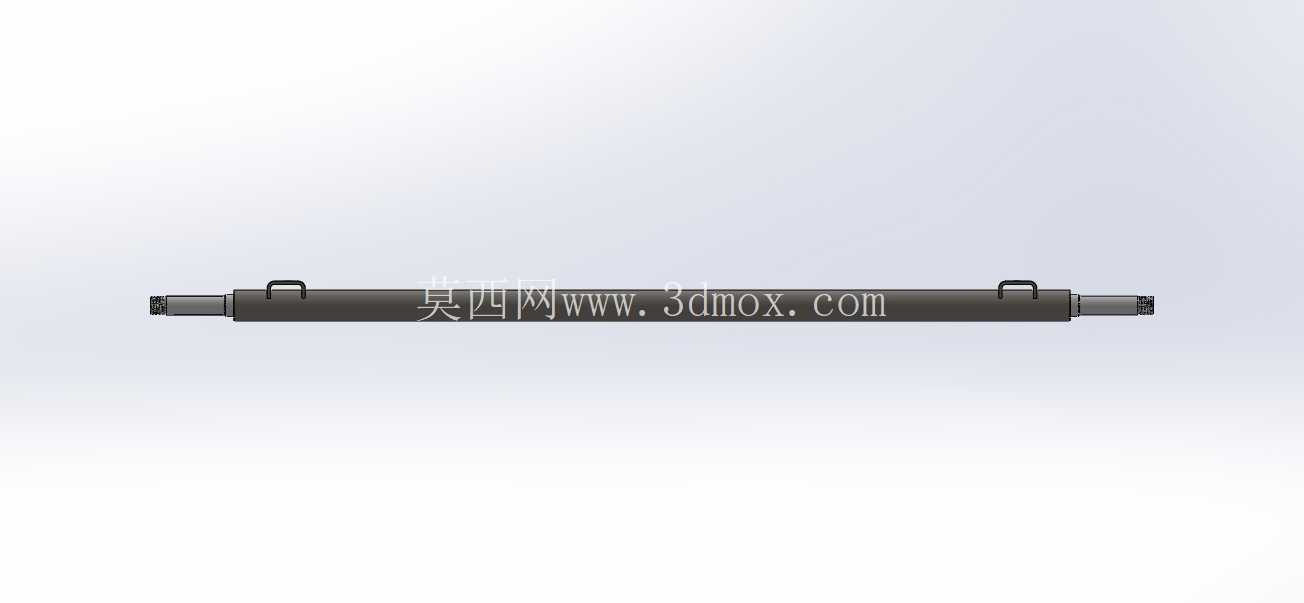

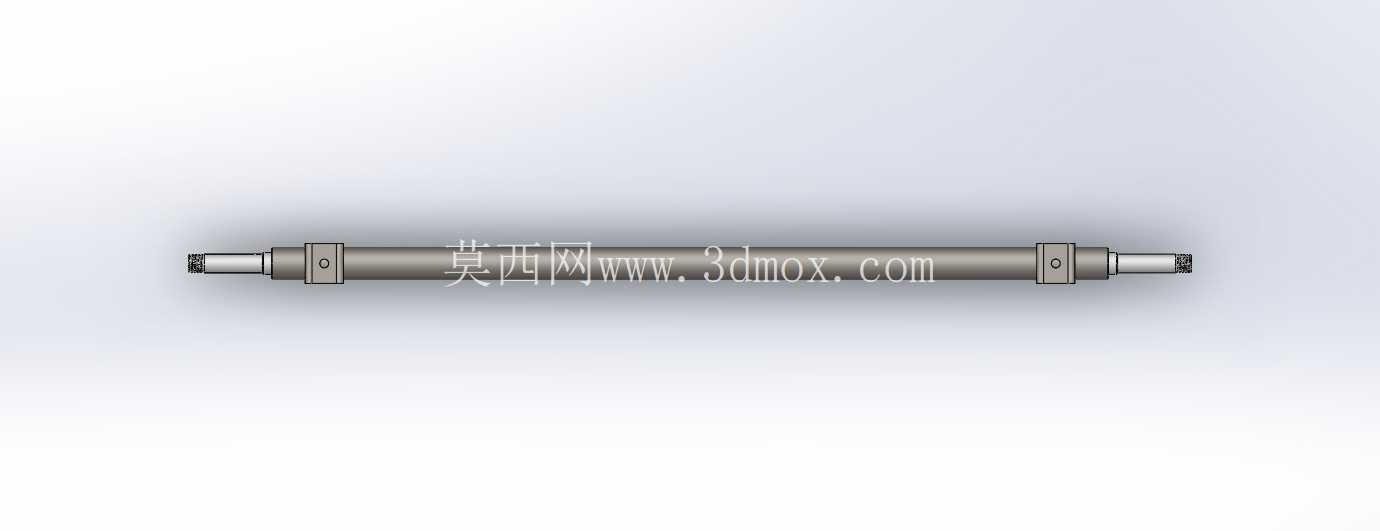

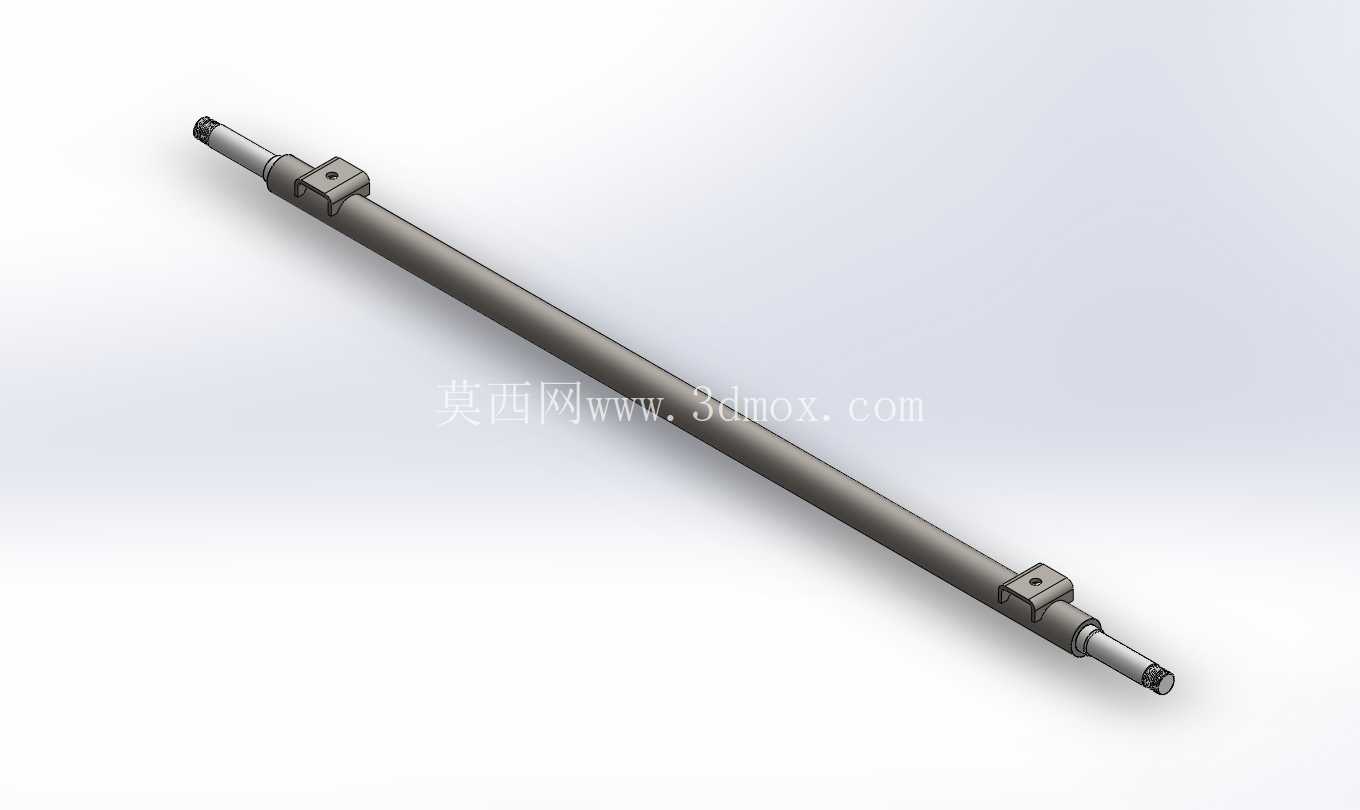

　　另外这款车轴的轴头部分没有集成制动结构，适配的是无制动要求的轻型拖挂场景，如果需要匹配制动系统，可在轴头位置额外加装制动法兰，适配鼓式或者盘式制动组件，但需要注意加装制动组件后需要重新校核轴头的强度余量，避免制动工况下的冲击载荷超出轴头的承载极限。从结构建模的角度来看，这款车轴的三维模型完整还原了轴梁的管径变化、弹簧座的焊接位置、轴头的阶梯尺寸与螺纹结构，设计人员在进行拖挂底盘整体设计时，可以直接调用该模型进行装配干涉检查，提前核对车架纵梁间距、板簧安装位置、轮毂与车架的间隙等关键参数，避免实际加工装配时出现尺寸不匹配的问题，有效缩短拖挂底盘的开发周期，减少试制过程中的尺寸返工问题。
