旋启式手动截止水龙头结构设计

　　日常给排水管路系统中，这类手动旋启式水龙头是终端取水控制的核心部件，广泛应用于民用住宅厨卫空间、公共建筑盥洗区域、工业车间临时取水点、实验室给排水终端等场景，承担管路通断控制、出水流量调节的核心功能，是流体输送管路末端最常见的控制元件之一。从结构设计逻辑来看，该款水龙头采用经典的下进侧出弯管式流道布局，进水端设置标准外螺纹接口，可直接与墙面预留的内螺纹给水管路对接，无需额外转接配件即可完成基础安装，安装时需注意进水端螺纹缠绕密封生料带的圈数控制在4-6圈，沿螺纹旋紧方向缠绕，避免密封材料挤入流道造成出水堵塞。

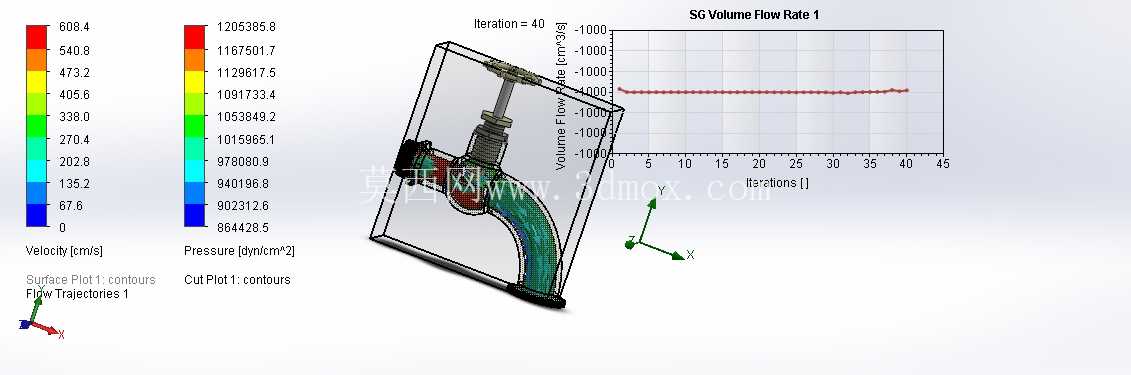

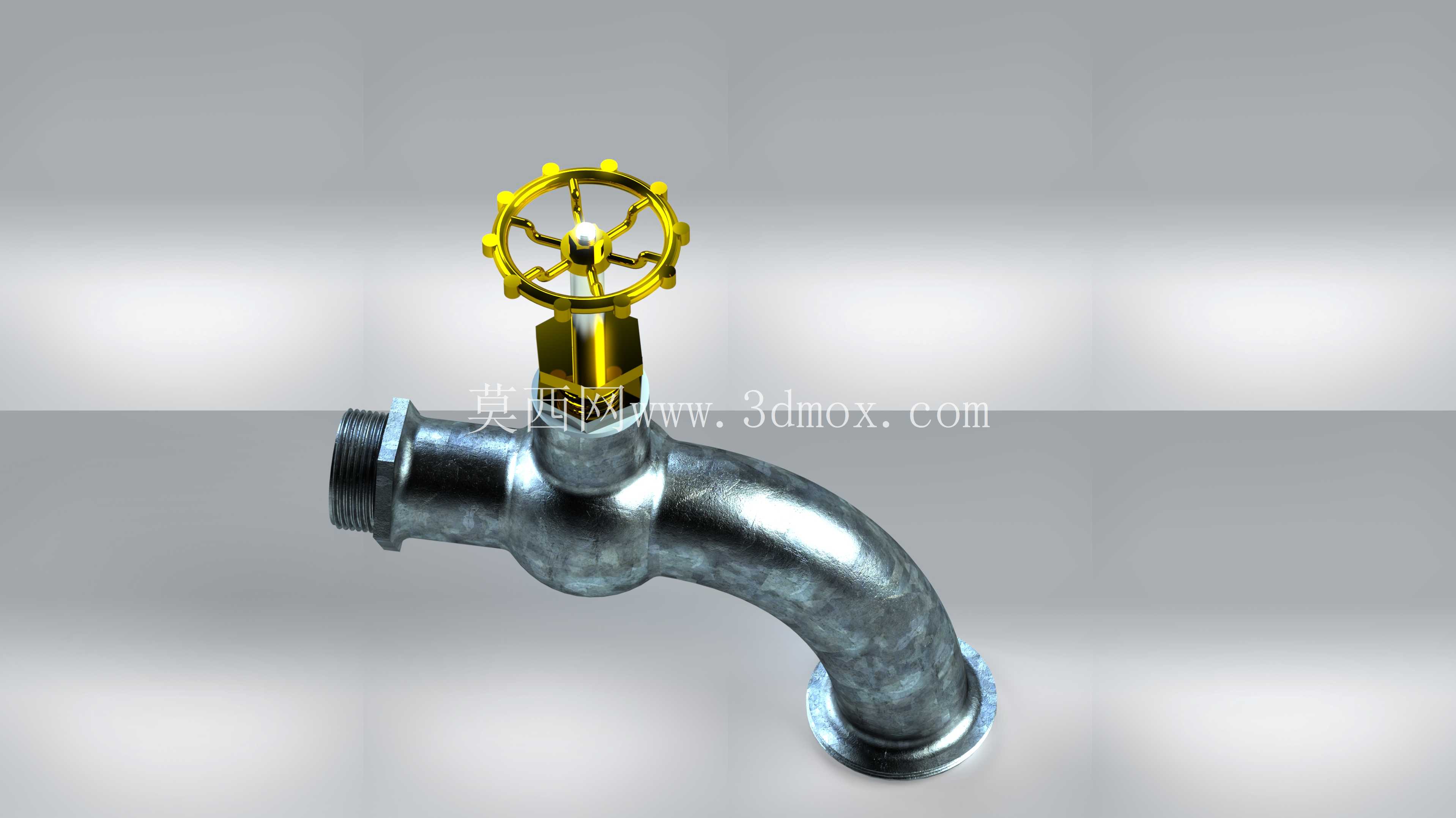

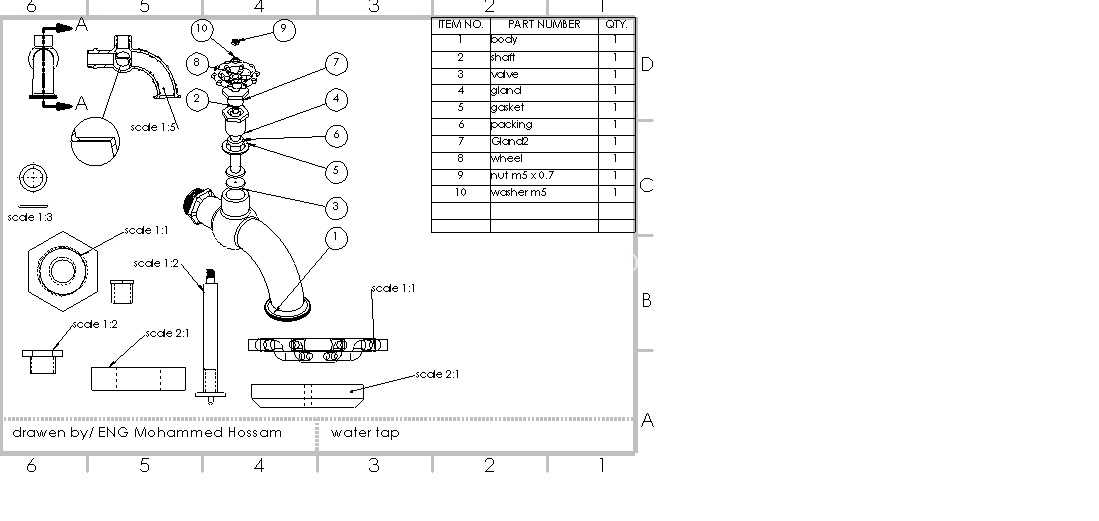

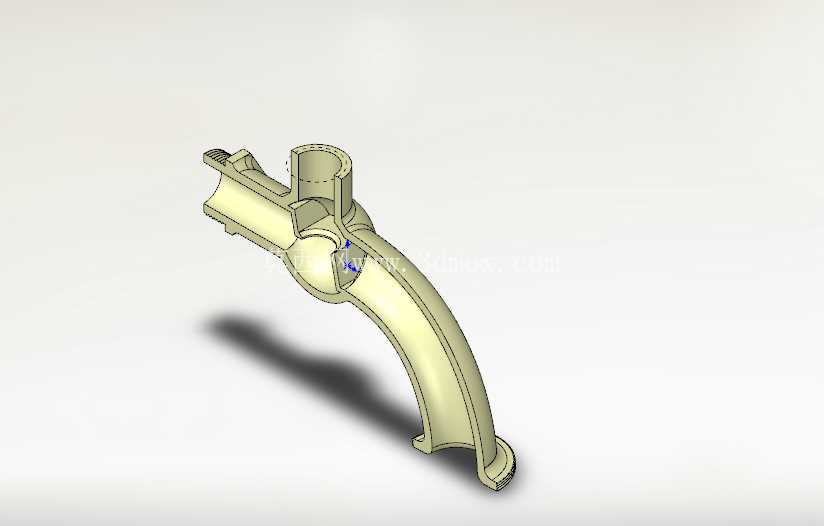

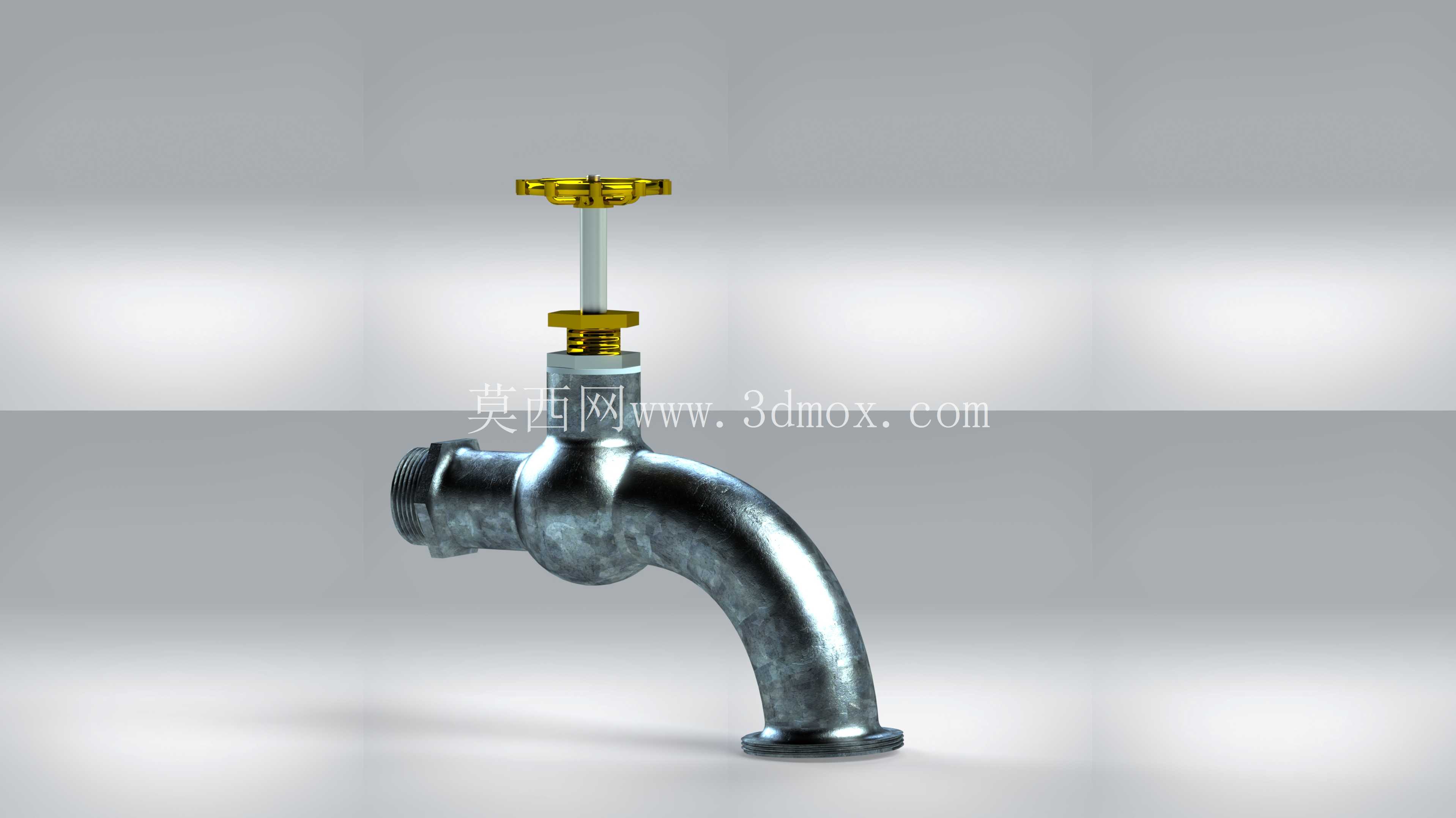

　　阀体主体采用弯管一体成型结构，流道内壁做圆弧过渡处理，可大幅降低水流经过阀体时的局部阻力损失，减少高压供水状态下的水流啸叫问题，同时避免流道直角拐角处长期积水形成的水垢沉积死角，降低长期使用后的流道堵塞概率。上部控制机构采用手轮-阀杆-密封阀芯的直动式传动结构，顶部手轮采用防滑轮辐设计，表面做滚花处理，即便手部沾水或沾有油污也能可靠施力，旋转手轮时阀杆沿轴向做直线升降运动，带动底部密封压块压紧或脱离阀体密封座，实现水路的通断控制；阀杆与阀体配合处设置多层填料密封结构，可在长期频繁开关的工况下避免阀杆位置出现渗漏，密封填料采用耐磨复合材质，正常使用工况下无需频繁更换维护。

　　从安装边界尺寸来看，该款水龙头进水端螺纹为通用4分管路标准规格，阀体出水端向下延伸长度可覆盖常规台盆上方的取水空间，安装时需保证进水端轴线与墙面管路轴线同轴，避免强行对接造成阀体螺纹开裂或管路接口变形；手轮旋转的操作空间预留需满足手部操作的最小回转半径，避免安装后被周边台盆、柜体结构遮挡，影响正常开关操作。在功能特性层面，该结构的水龙头可通过控制手轮的旋转圈数实现出水流量的线性调节，从完全关闭到全开状态手轮旋转圈数约为3圈，可满足不同取水场景下的流量需求，小流量状态下可实现细流出水，适合接水、洗漱等场景，全开状态下通流面积达到管路通径的90%以上，可满足大流量取水、快速冲洗的使用需求。

　　设计过程中需重点考量阀体壁厚的均匀性，弯管位置的壁厚偏差需控制在15%以内，避免铸造或成型过程中出现局部壁厚过薄导致的耐压不足问题，常规民用供水压力0.1-0.6MPa工况下，阀体需能承受1.5倍额定压力的静压测试无渗漏、无变形；密封座的平面度需控制在0.02mm以内，保证阀芯压合时的密封可靠性，避免关闭状态下出现滴漏问题。实际选型应用时，需根据使用场景的供水压力、输水介质类型匹配对应的密封材质，普通冷水场景采用常规橡胶密封即可满足使用需求，若用于热水管路则需更换耐高温的密封材质，避免长期高温工况下密封件老化失效。该结构的水龙头整体零部件数量少，拆装维护便捷，普通用户无需专业工具即可完成密封件的更换维修，后期维护成本极低，同时整体结构无复杂的异形曲面，加工成型难度低，适合批量规模化生产，可适配绝大多数民用及通用工业场景的终端取水控制需求。
