旋转弯曲式材料疲劳性能测试装置

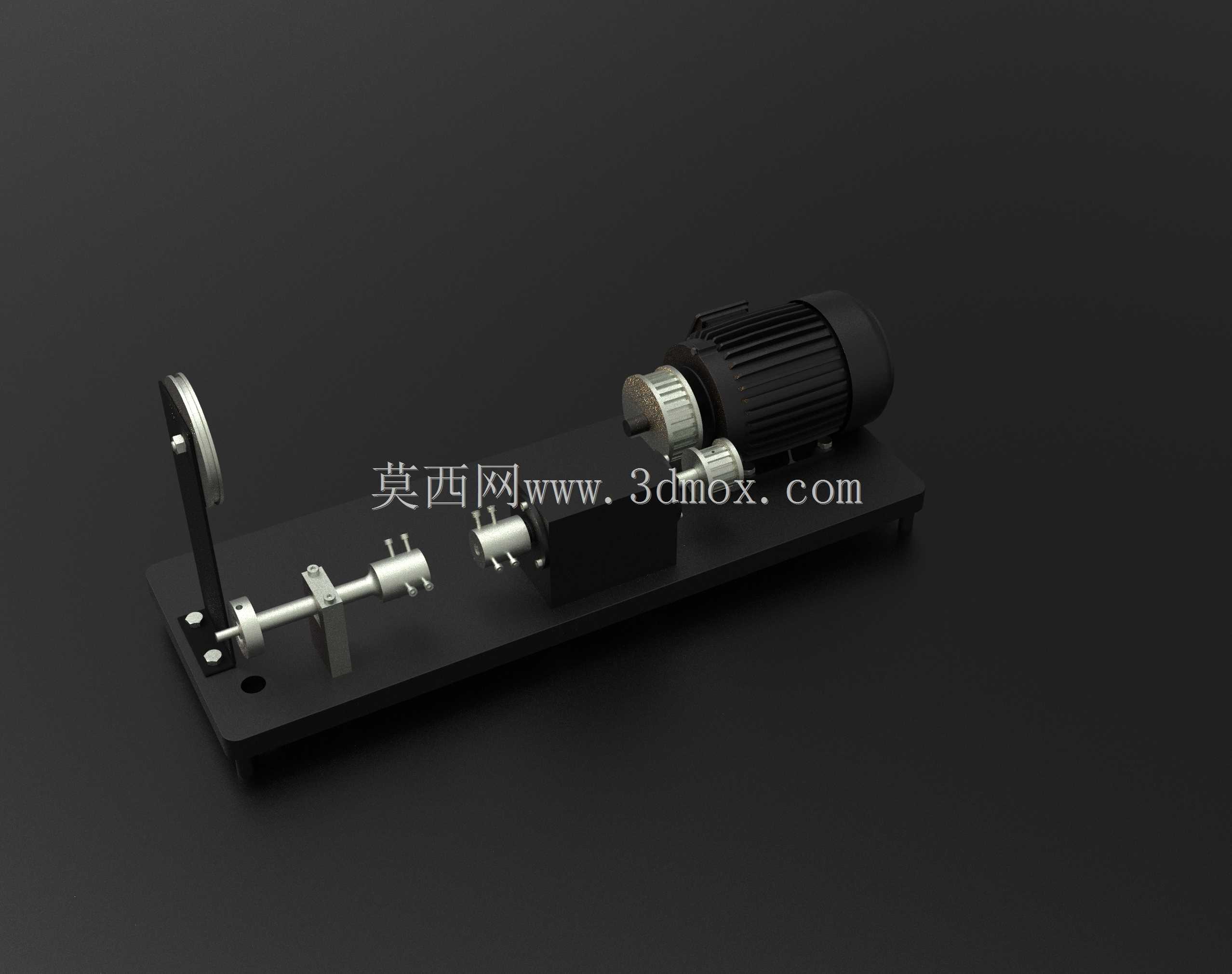

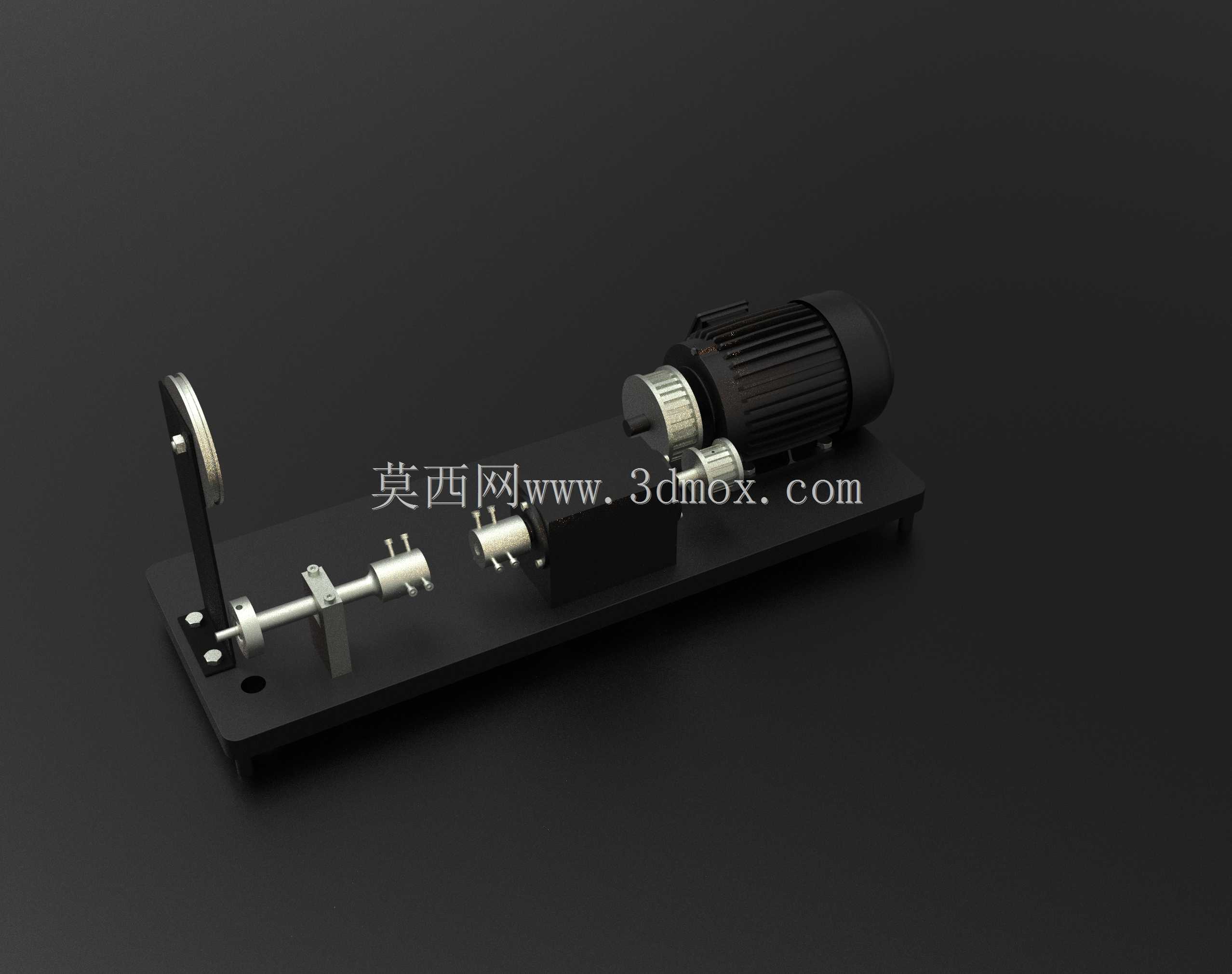

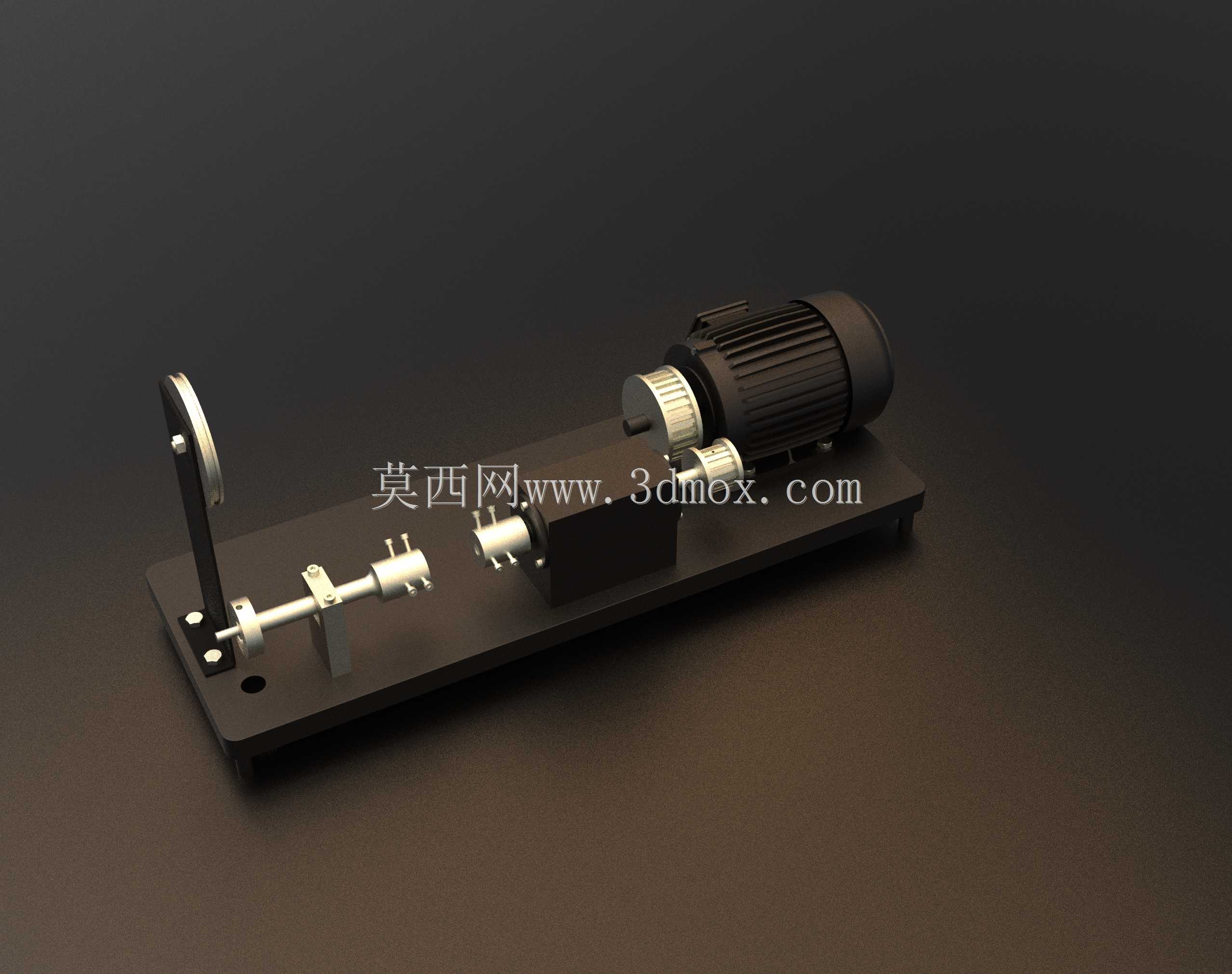

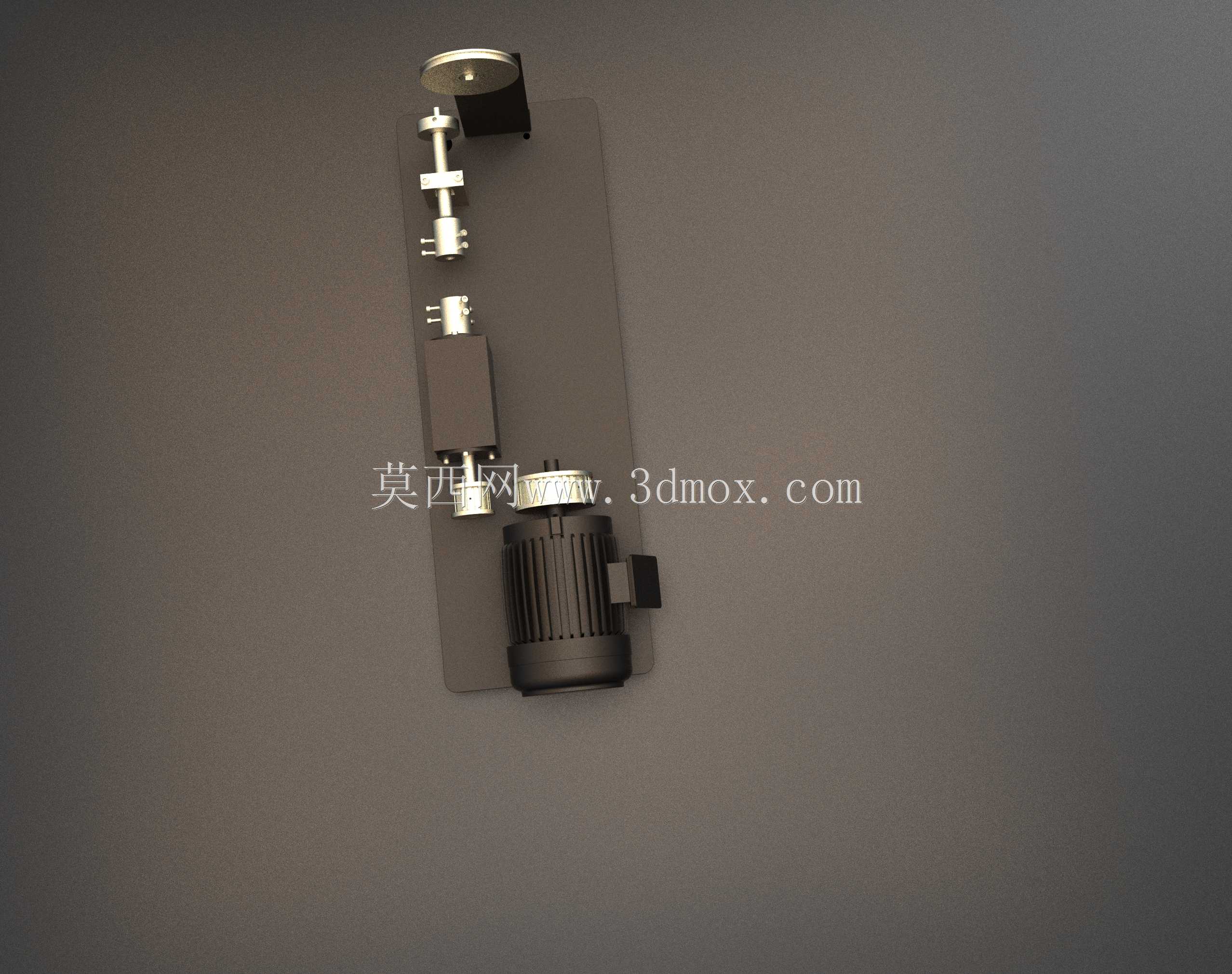

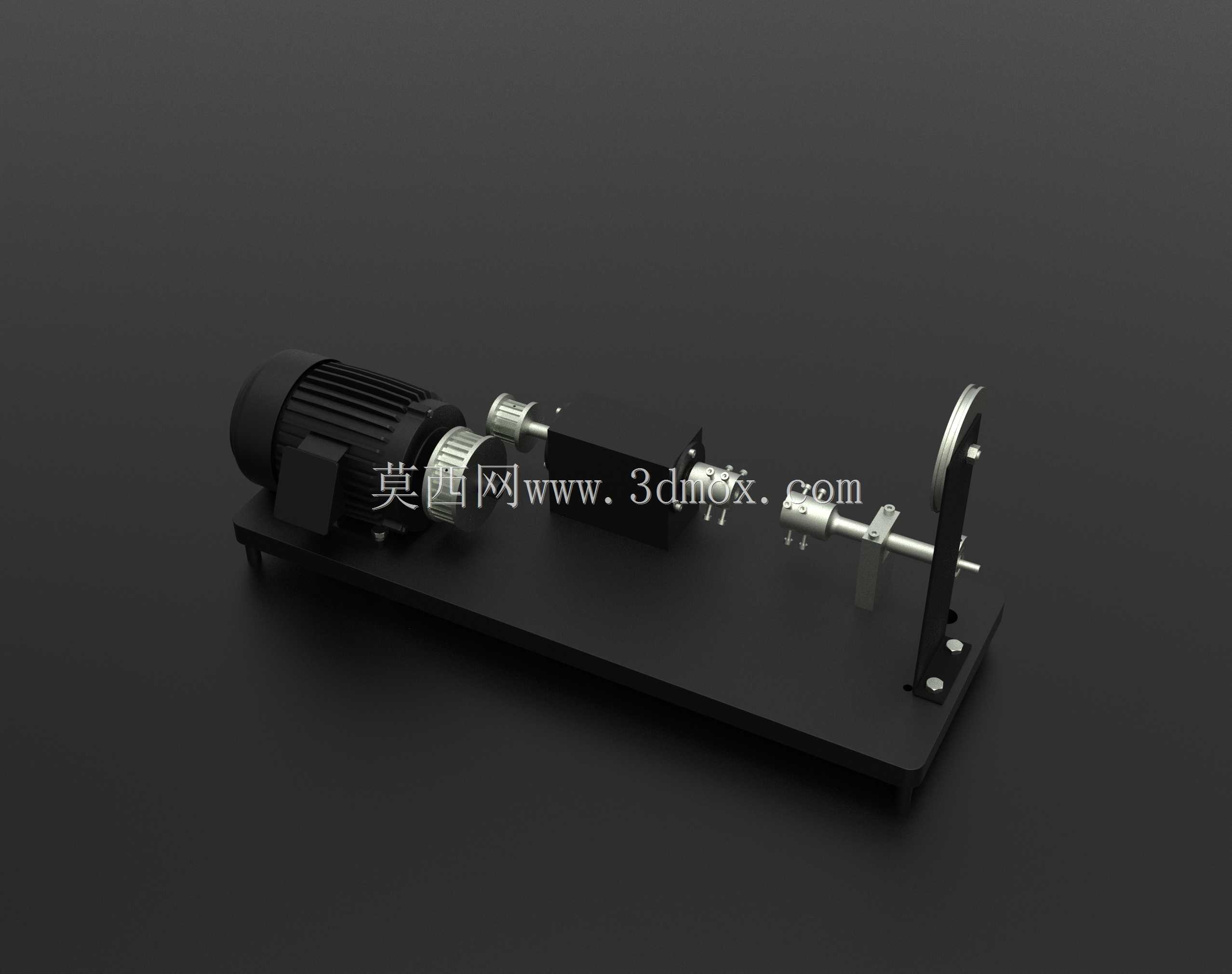

　　整套装置采用卧式长轴布局，驱动端搭载卧式减速电机，通过弹性联轴器直接连接试样装夹主轴，避免皮带传动带来的转速波动与传动间隙，保证试样旋转过程中载荷施加的稳定性；电机输出端设置有双轴承支撑座，可抵消电机轴的径向窜动，保证主轴回转精度控制在0.02mm以内，避免附加振动对试验数据产生干扰。试样装夹端采用自定心弹簧夹头结构，可适配直径3mm到12mm的标准圆棒疲劳试样，装夹时无需额外找正，依靠夹头的同轴度精度保证试样与主轴的回转中心重合，减少偏心带来的附加弯矩误差；装置的加载端采用单臂杠杆式加载结构，加载臂上设置有可调节位置的配重滑块，通过改变滑块的力臂长度即可精确调整施加在试样上的弯曲载荷大小，加载端与试样接触位置采用深沟球轴承作为支撑，保证试样旋转过程中加载力始终垂直于试样轴线，不会随试样转动产生切向分力。在金属材料力学性能检测领域，旋转弯曲疲劳测试是获取材料疲劳极限、S-N曲线的核心试验手段，这套装置正是针对该试验场景开发的专用测试设备，广泛应用于高校材料实验室、冶金企业质检部门、机械零部件研发中心的材料疲劳性能验证环节，可对黑色金属、有色金属等多种棒状试样施加恒定弯曲载荷，通过匀速旋转让试样表面各点承受对称循环交变应力，直至试样产生疲劳断裂，记录对应的循环次数即可得到材料在对应应力水平下的疲劳寿命数据。

　　底座采用整体式铸铁平台结构，厚度达到20mm，底部设置有四个可调式减震垫铁，可调整设备水平度同时隔绝外部环境振动对试验过程的影响；驱动电机、支撑座、加载臂均通过内六角螺栓直接固定在底座的T型槽内，各部件的安装位置可根据试样长度进行灵活调整，可适配总长度50mm到150mm的不同规格试样，安装时需保证两个支撑轴承座的中心高一致，偏差不超过0.01mm，避免试样产生附加弯曲应力。整套装置的传动路径经过优化，电机输出的扭矩通过联轴器直接传递到主轴，没有多余的传动环节，能量损耗低，运行过程中噪音控制在60分贝以内，适合实验室长时间连续运行；主轴端设置有转速检测模块，可实时监测试样的旋转转速，配合计数模块可精确记录试样从开始旋转到断裂的总循环次数，计数精度可达1转，试样断裂时加载臂会触发停机开关，设备自动停止运转并锁存当前循环次数数据，无需人工值守记录。

　　在结构设计过程中，重点考虑了载荷施加的精度问题，加载杠杆的力臂比例经过精确计算，配重块的重量经过校准，每一格配重滑块的位置对应的载荷值都经过标定，试验前可根据需要的试验应力计算出对应的配重位置，直接调整滑块即可完成载荷设置，操作门槛低；同时加载臂上设置有行程限位结构，避免试样断裂后配重块掉落造成设备损坏或人员受伤，设备的所有旋转部件均设置有安全防护空间，安装时需保证设备周围预留至少100mm的操作空间，方便试样装拆与设备维护。

　　这套装置的结构紧凑，整体外形长度控制在450mm以内，宽度150mm，总高度不超过200mm，可直接放置在标准实验台面上使用，不需要额外的安装基础，对使用场地的适应性强；各功能部件采用模块化设计，电机、夹头、轴承座、加载臂均可单独拆卸更换，后期维护成本低，夹头磨损后可直接更换标准弹簧夹头，不需要对主轴进行二次加工，降低了设备的全生命周期使用成本。在实际试验过程中，试样装夹完成后先调整配重位置到对应载荷刻度，启动设备后电机带动试样以恒定转速旋转，试样表面每旋转一周就会承受一次对称的拉压循环应力，随着循环次数的增加，试样表面的微裂纹会逐渐扩展，当剩余承载截面不足以承受施加的弯曲载荷时试样就会发生断裂，此时设备自动停机，记录的循环次数就是该应力水平下的材料疲劳寿命，通过更换不同应力水平进行多次试验，即可拟合得到材料的完整S-N曲线，为零部件的抗疲劳设计提供基础数据支撑。
