凸轮与从动件配合传动结构设计方案

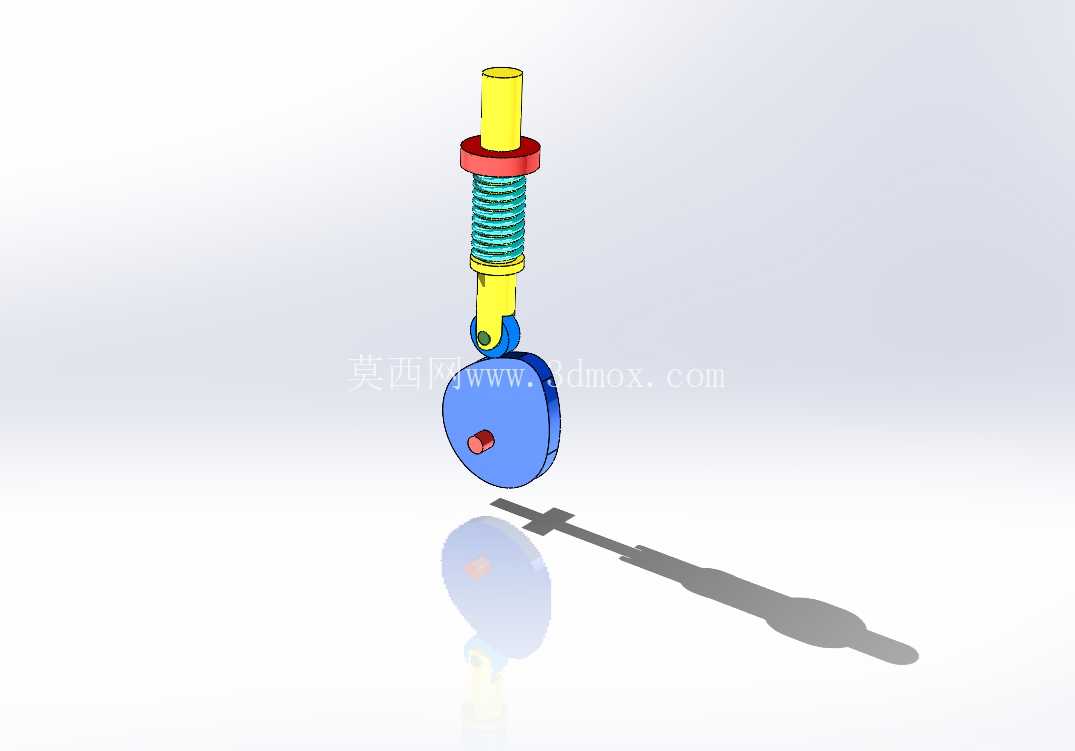

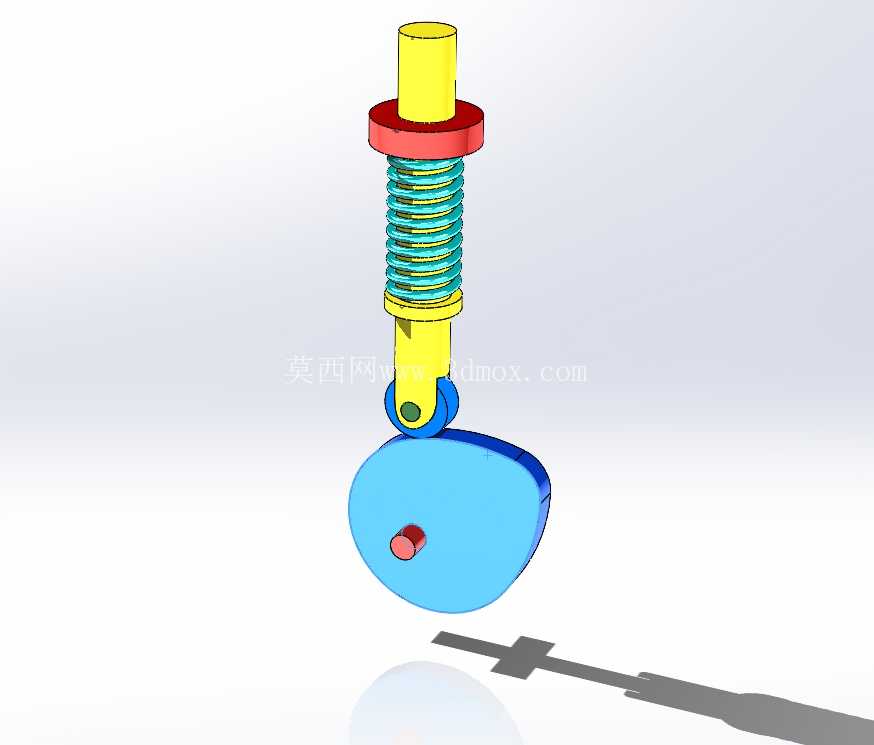

　　这套结构的设计核心首先围绕从动件的运动规律匹配展开，针对不同工位的动作需求，比如需要快速进给、慢速施压的压装工位，会将凸轮轮廓的推程段设计为等加速等减速曲线，减少从动件启动和停止瞬间的刚性冲击；如果是高速轻载的送料工位，则会采用正弦加速度运动规律的轮廓曲线，把运行过程中的柔性冲击降到最低，避免长期运行出现从动件端部磨损、连接螺栓松动的问题。设计过程中首先要确认的是安装边界约束，整套凸轮组件的安装基准为凸轮的中心转轴，转轴的轴径公差选取k6级过渡配合，与设备安装墙板的轴承座孔同轴度公差控制在0.02mm以内，避免凸轮转动过程中出现径向跳动，导致从动件行程出现偏差。在自动化装配、轻工包装、纺织机械以及非标自动化生产线的间歇送料、工位切换、周期性动作执行单元中，凸轮与从动件的配合结构是实现预设运动规律最可靠的机械结构形式之一，相较于气缸、伺服电缸等电控执行元件，纯机械结构的凸轮传动不存在信号延迟、响应滞后问题，只要轮廓曲线加工精度达标，就能在高速运行工况下长期保持稳定的动作时序，不会出现电控系统常见的丢步、误触发故障，在每分钟数百次往复动作的高速设备中，凸轮机构的维护成本和运行稳定性远优于电控执行方案。

　　凸轮的基圆尺寸选取需要兼顾压力角和安装空间，直动从动件结构的推程压力角严格控制在30度以内，摆动从动件结构的推程压力角不超过35度，防止压力角过大导致机构自锁，运行时出现卡滞、驱动力矩陡增的问题。从动件的端部结构根据接触形式做了区分设计，尖底从动件的结构最简单，能精准复现凸轮的所有轮廓曲线，适合低速、轻载的检测工位使用；滚子从动件在端部加装了滚针轴承，将滑动摩擦转化为滚动摩擦，接触部位的磨损量能降低80%以上，适合中高速、有一定负载的冲压、送料工位；平底从动件的接触端面为平面，与凸轮轮廓之间容易形成楔形油膜，润滑条件好，传动效率更高，适合高速重载的动力传输场景。

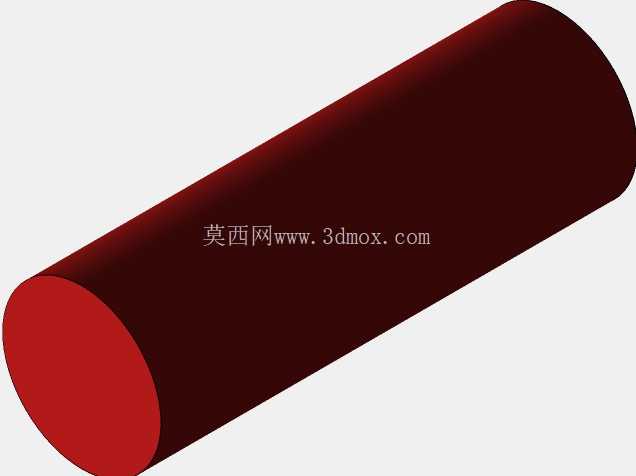

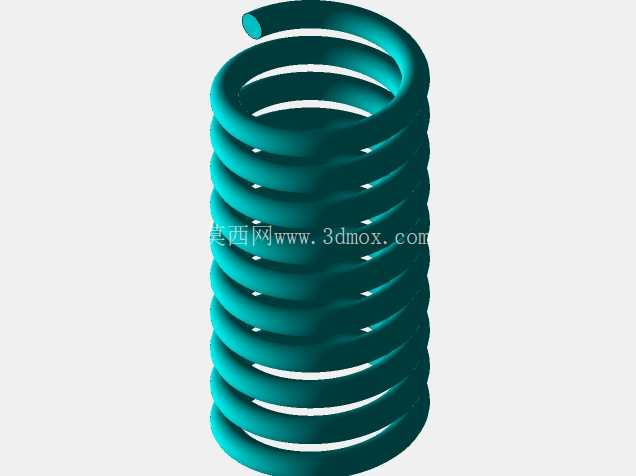

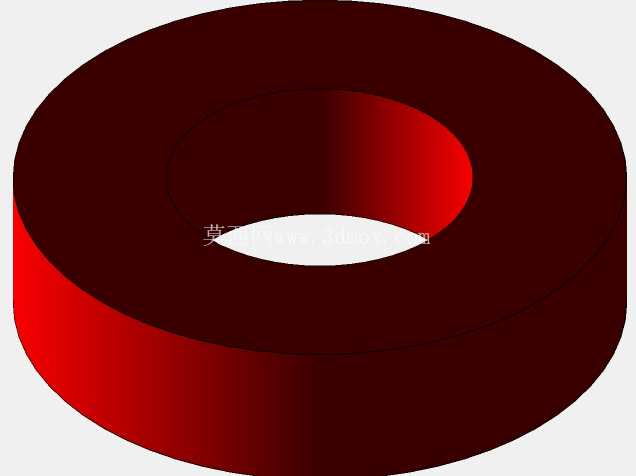

　　整套结构的回程复位采用了圆柱压缩弹簧配合导向套的结构，弹簧的预紧力经过反复校核，既能保证从动件在回程阶段始终与凸轮轮廓保持贴合，不会在高速运行时出现从动件跳脱、撞击轮廓表面的问题，又不会因为预紧力过大导致凸轮与从动件接触面上的接触应力超标，加剧轮廓表面的磨损。导向套与从动件导杆的配合间隙控制在0.01-0.03mm之间，导杆表面做了高频淬火处理，硬度达到HRC45-50，减少长期往复运动的磨损量。在装配调试环节，需要先将凸轮转轴手动转动一周，检查从动件的全行程动作是否顺畅，有没有卡滞点，同时测量从动件的实际行程是否符合设计值，行程偏差控制在0.05mm以内才能满足设备的动作精度要求。

　　如果是用于多工位转盘的分度凸轮结构，还需要在凸轮的停歇段轮廓做精度校验，保证转盘在停歇工位的定位精度不超过0.03mm，避免工位偏移导致装配、加工工序出现废品。这套结构的外形尺寸完全适配常规自动化设备的安装墙板间距，凸轮的最大外圆直径不会超出安装区域的边界，从动件的最大伸出长度也预留了足够的安全距离，不会和设备上的其他管线、零部件产生运动干涉。针对有防尘需求的使用场景，还可以在从动件的导向套位置加装防尘密封圈，防止车间内的金属碎屑、粉尘进入导向间隙，造成导杆拉伤、卡滞的问题。在润滑设计上，凸轮轮廓表面和从动件接触位置预留了润滑脂注油口，日常维护时可以定期加注锂基润滑脂，降低接触表面的摩擦系数，延长整套机构的使用寿命。对于需要调整从动件行程的使用场景，还可以在从动件的端部加装可调行程的螺栓结构，不需要重新加工凸轮，只需要调整螺栓的伸出长度就能微调从动件的实际工作行程，适配小范围的工艺调整需求，减少设备改造成本。
