离心式自动接合离合器结构设计方案

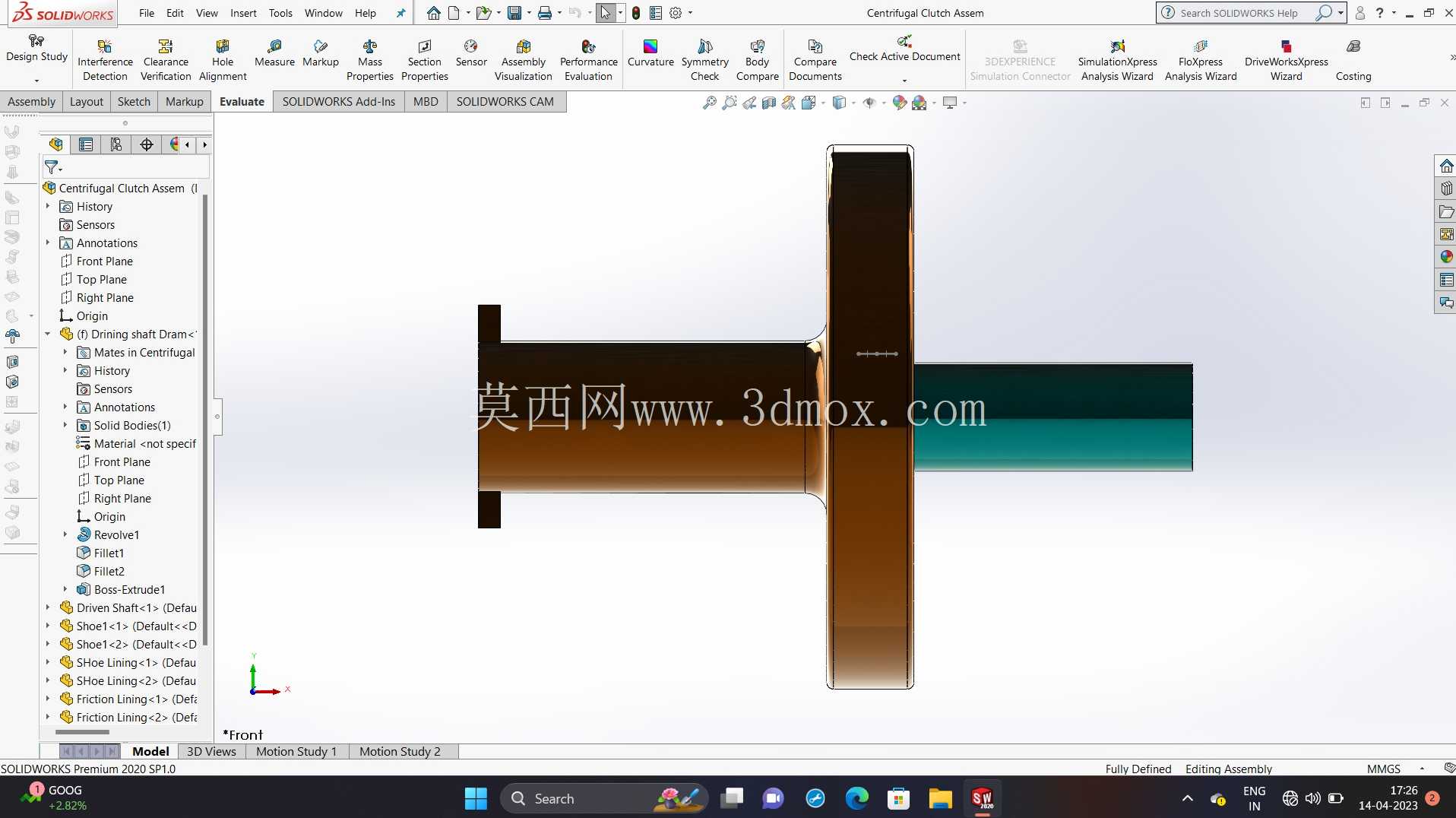

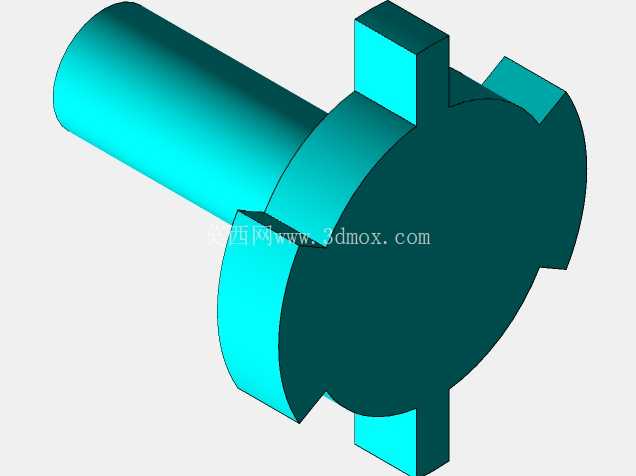

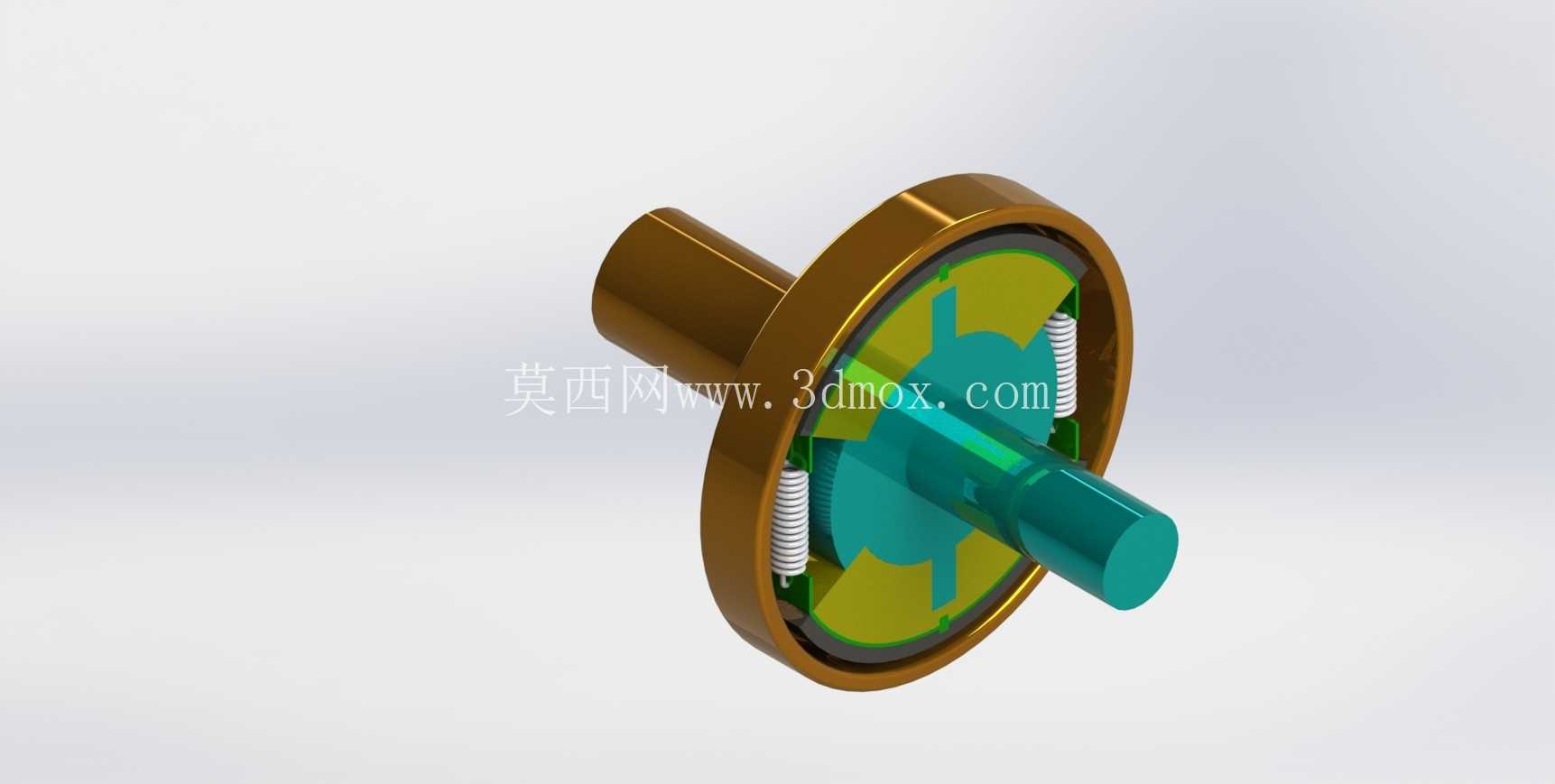

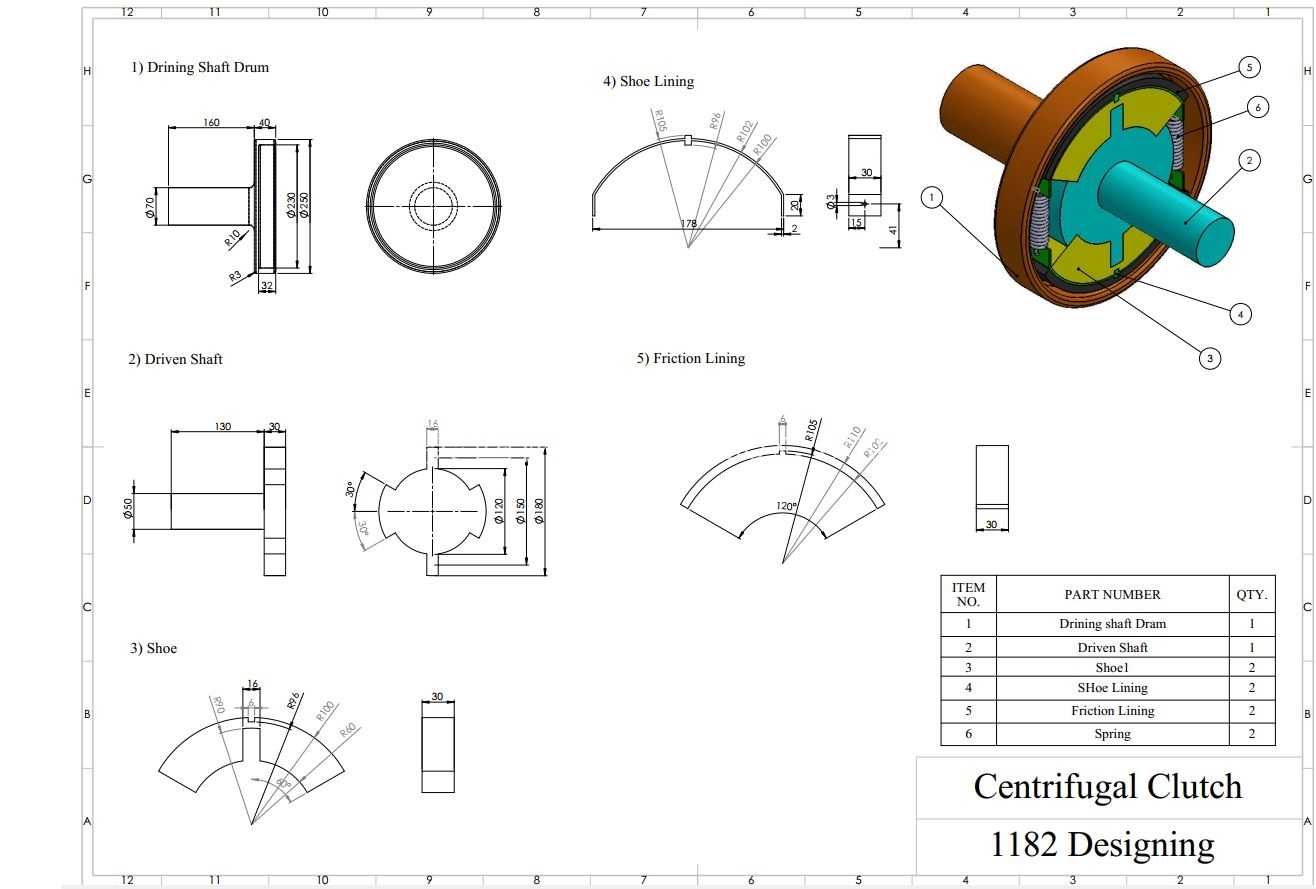

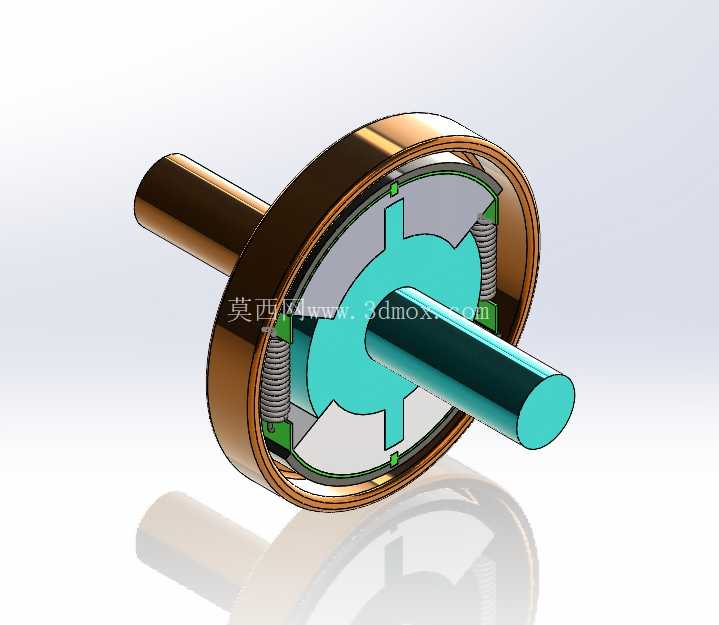

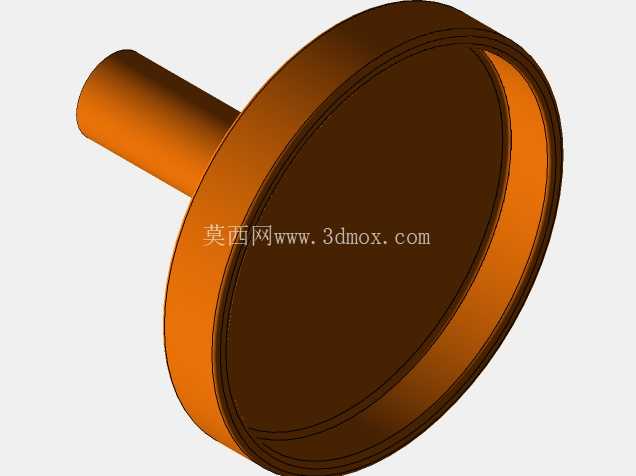

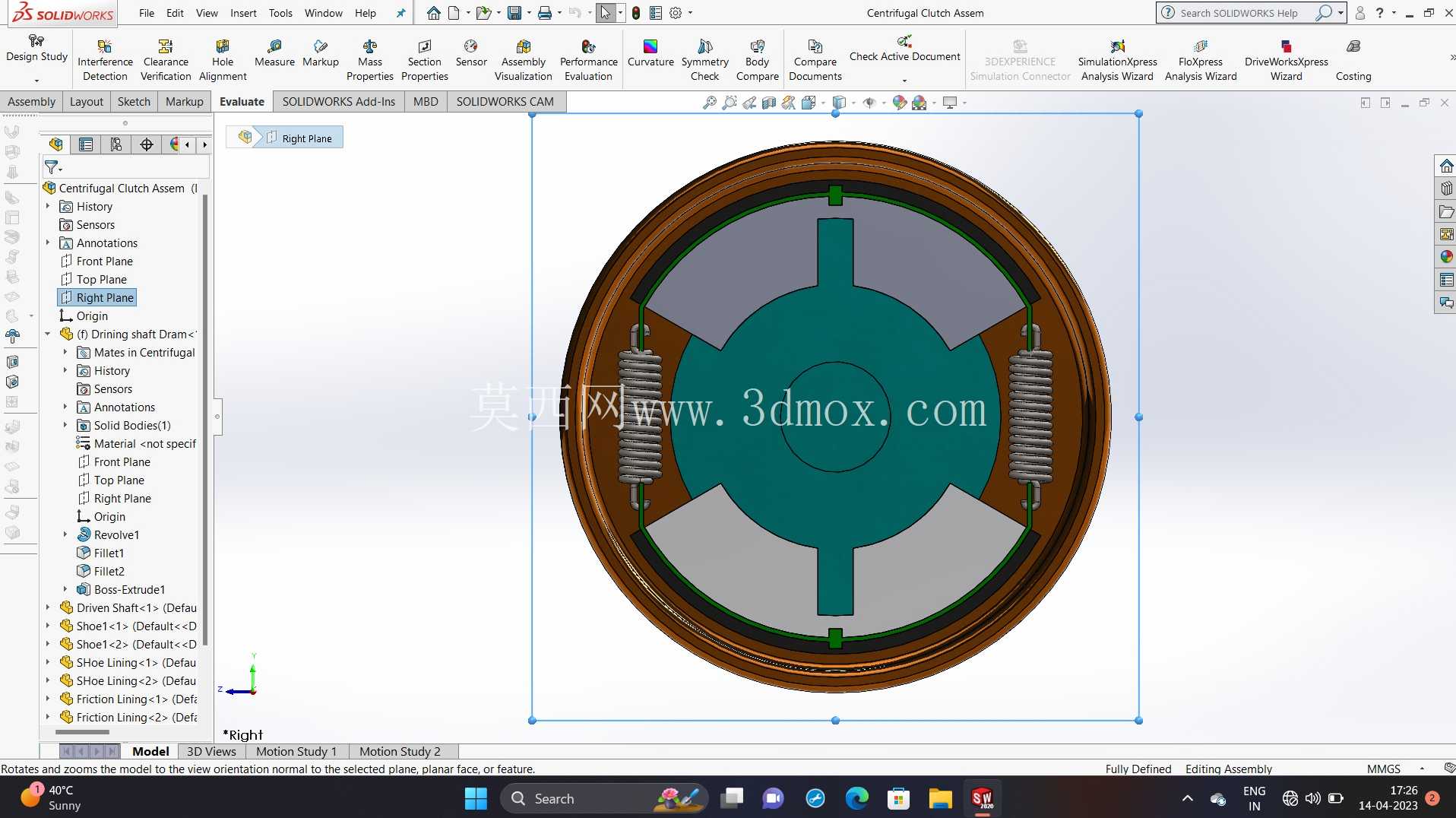

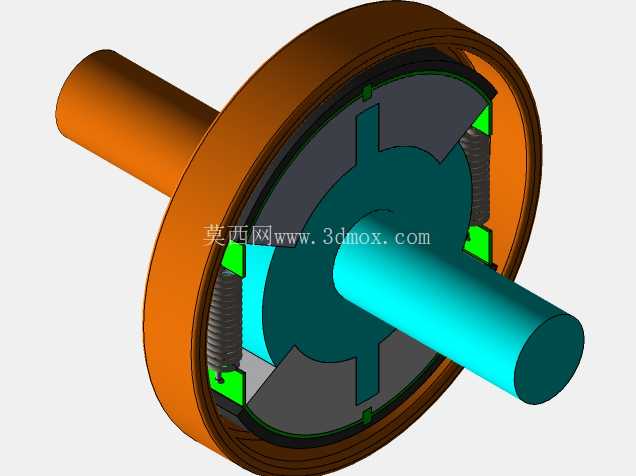

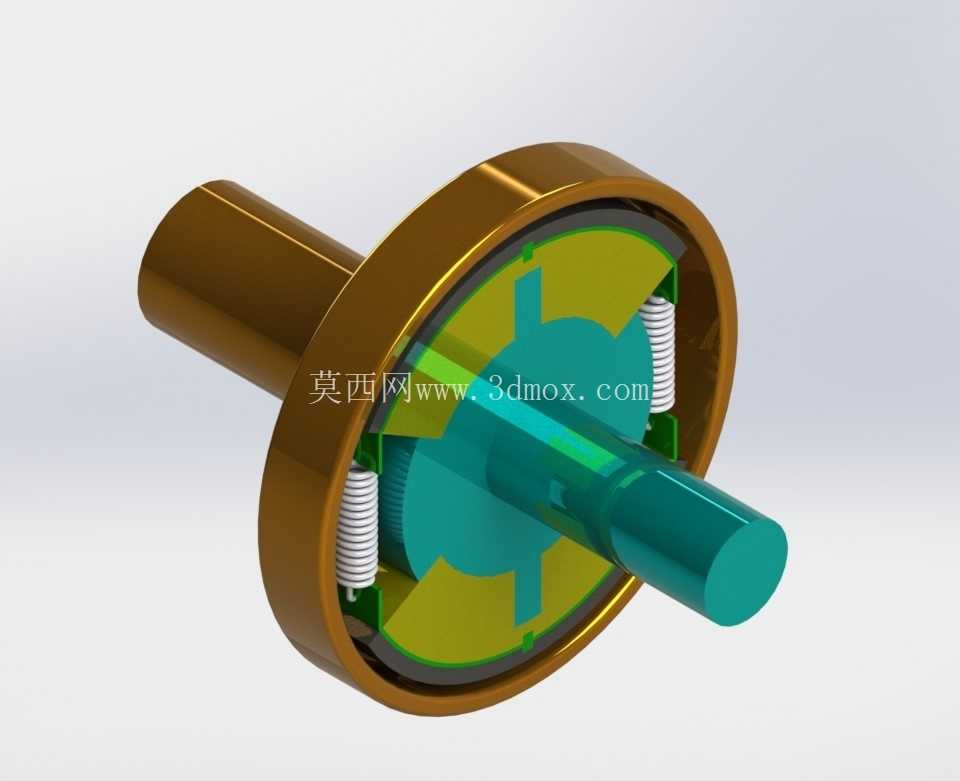

　　这类离心式离合器主要适配小功率传动场景，在小型园林机械、代步车辆、轻载输送设备的动力输出端应用较多，核心作用是实现动力的自动接合与分离，避免启动阶段负载直接拖滞动力源，同时在转速低于阈值时自动切断动力传递，防止负载反拖造成动力源损伤。从结构组成来看，整套离合机构包含主动轴套、离心甩块、复位弹簧、从动鼓轮、输出轴几个核心部分，主动端与动力源输出轴直接连接，从动鼓轮外侧可通过带轮、链轮或者直接对接负载输入轴，整套结构没有额外的操纵机构，完全依靠转速变化触发接合动作，不需要额外配置操纵杆件、液压或者电磁驱动单元，结构紧凑度高，日常维护量极低。

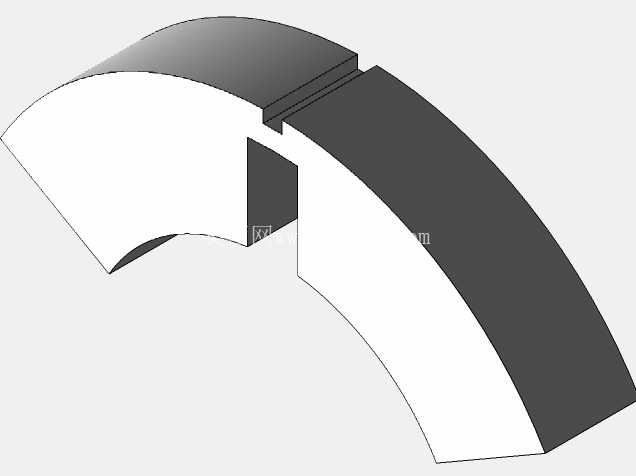

　　设计过程中首先要匹配额定接合转速对应的输出扭矩，本次结构设定在300rpm转速下达到11Nm的额定传递扭矩，这个参数的确定需要先核算甩块的质量质心位置、弹簧预紧力以及摩擦副的摩擦系数：甩块采用对称布置的扇形结构，质心距离回转中心的半径直接决定离心力的大小，弹簧的预紧力则需要精准匹配，保证转速低于接合阈值时，甩块完全收缩在主动轮毂的导槽内，和从动鼓轮内壁保持足够的间隙，避免低速阶段出现半联动磨损；当转速升高到设定阈值，离心力克服弹簧预紧力推动甩块向外径向移动，甩块外侧的摩擦面逐步压靠在从动鼓轮的内壁上，随着转速继续升高，正压力持续增大，摩擦传递的扭矩也随之上升，直到达到额定传递扭矩后进入完全接合状态，此时主从动端同步转动，滑磨阶段结束，摩擦副不再产生相对滑动磨损。

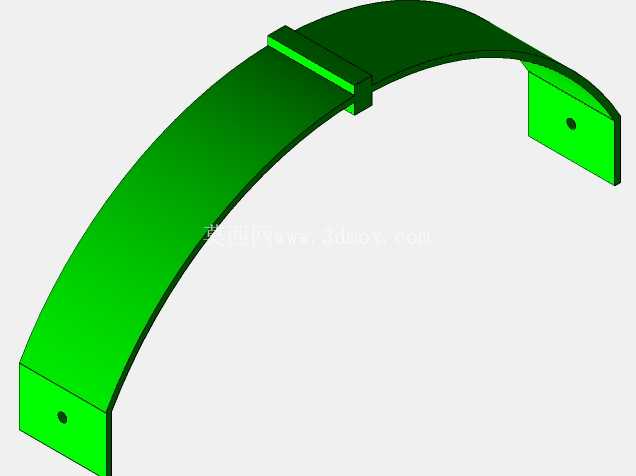

　　从安装边界来看，整套离合器的径向尺寸需要控制在从动鼓轮的外径范围内，轴向尺寸要匹配动力源输出端的安装空间，主动轴套的内孔根据动力源输出轴的直径做适配，采用平键连接传递扭矩，输出轴端可以根据负载需求设计成光轴、键轴或者法兰连接结构。导槽的结构设计要保证甩块径向移动的顺畅性，导槽和甩块之间采用小间隙配合，避免出现卡滞导致接合延迟或者分离不彻底，弹簧的安装位置要做限位结构，防止高速回转过程中弹簧出现径向窜动脱出。摩擦面的材料选择需要兼顾耐磨性能和摩擦系数稳定性，甩块的摩擦面通常采用粉末冶金或者耐磨复合材料，从动鼓轮的内壁采用高强度铸铁或者钢材，保证长期滑磨过程中不会出现过度磨损或者表面烧蚀。

　　实际应用中这类离合器不需要人工干预接合过程，启动阶段动力源可以在无负载的状态下快速达到怠速转速，降低启动阻力，对于小型内燃机驱动的设备来说，能有效避免启动时负载过大造成的启动困难或者熄火问题；当动力源转速降低到接合阈值以下时，弹簧拉力带动甩块回位，主从动端自动分离，此时负载端的转动不会反拖动力源，在设备紧急停机或者动力源意外熄火时，能避免传动系统的反向冲击。设计过程中还要做动平衡校核，因为所有回转部件都是高速旋转件，对称布置的甩块质量差要控制在很小的公差范围内，避免高速转动时产生额外的振动，影响整套传动系统的使用寿命。复位弹簧的疲劳寿命也要做校核，保证在频繁接合分离的工况下，弹簧不会出现过早的疲劳失效，导致离合器接合转速漂移或者分离不彻底。从动鼓轮的壁厚要满足扭矩传递的强度要求，同时要考虑摩擦产生的热量散发，避免长时间滑磨导致鼓轮过热变形，影响摩擦副的正常配合间隙。
