通用电气航空发动机固定托架V2结构设计

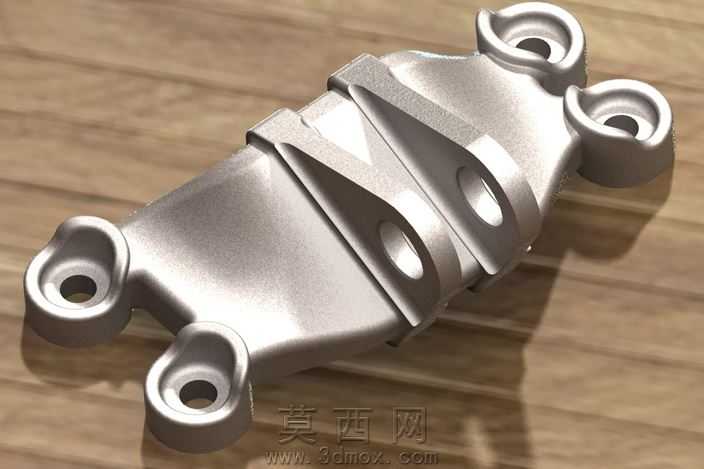

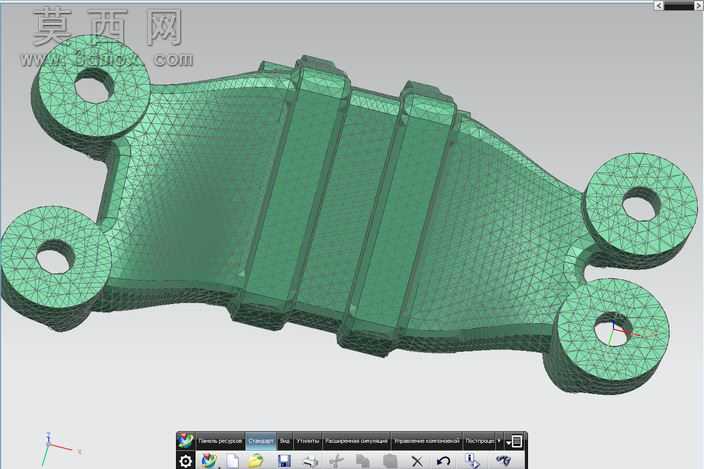

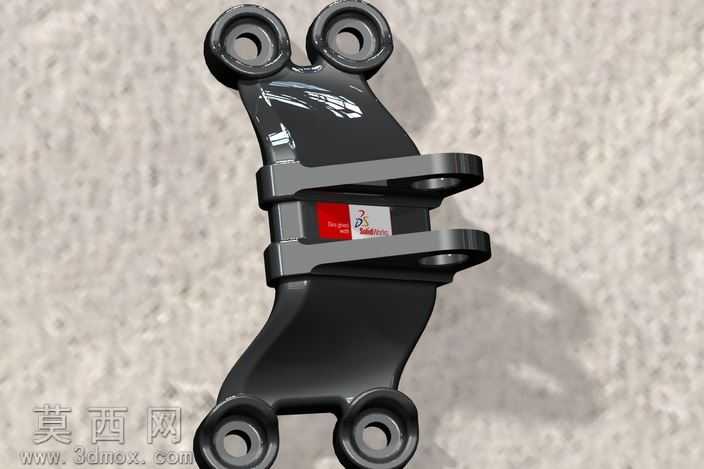

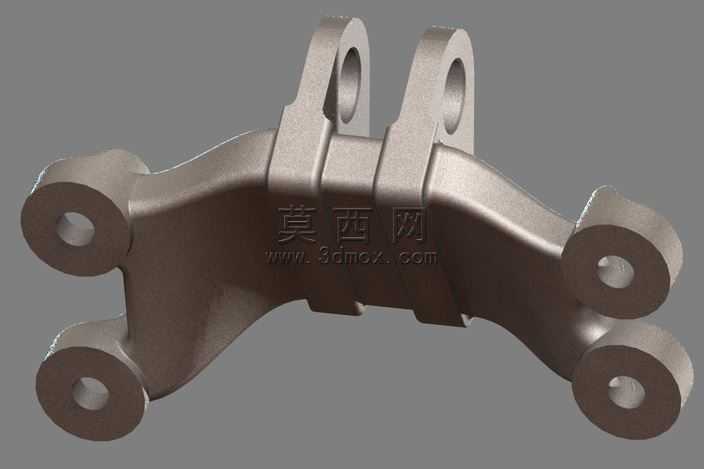

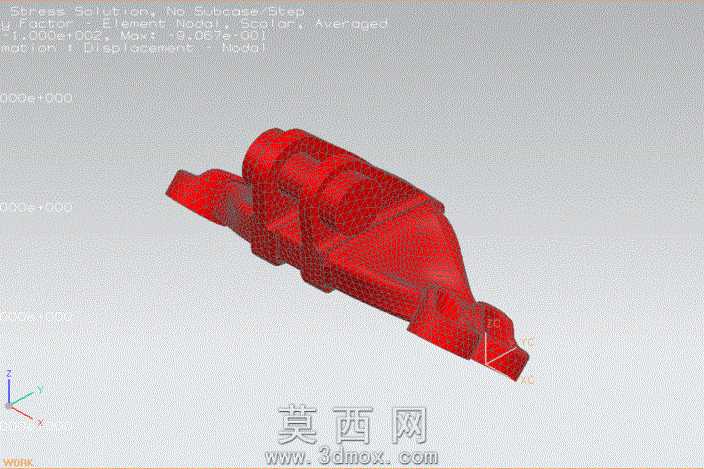

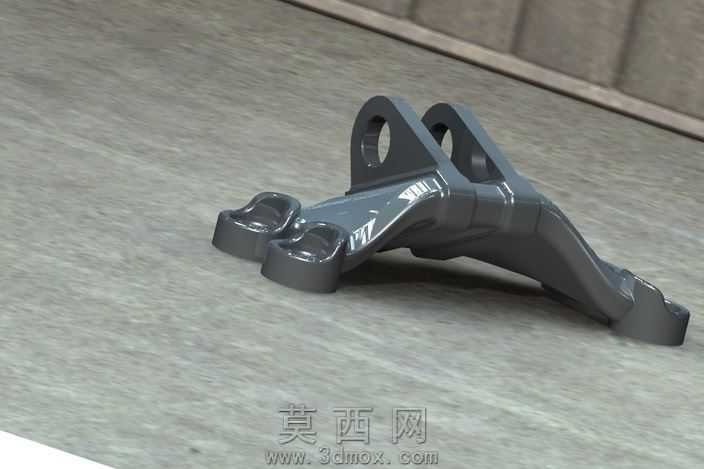

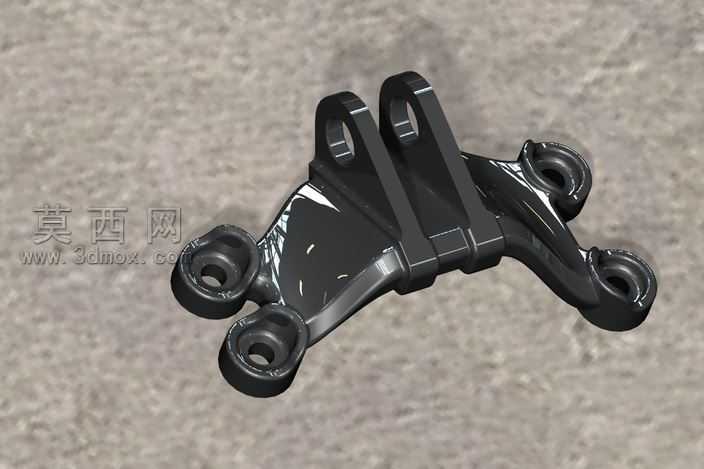

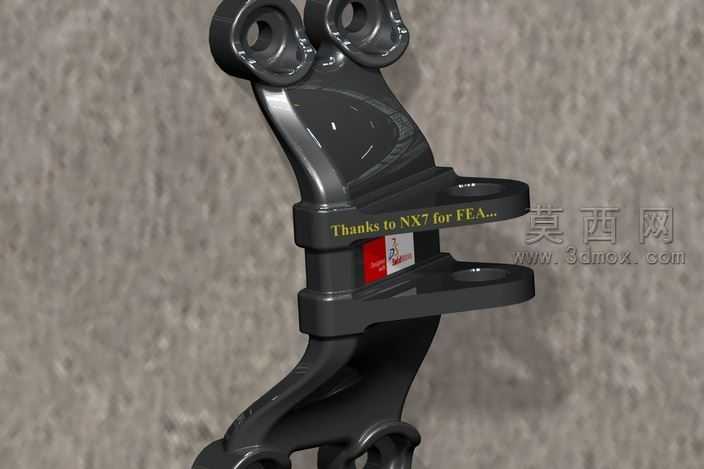

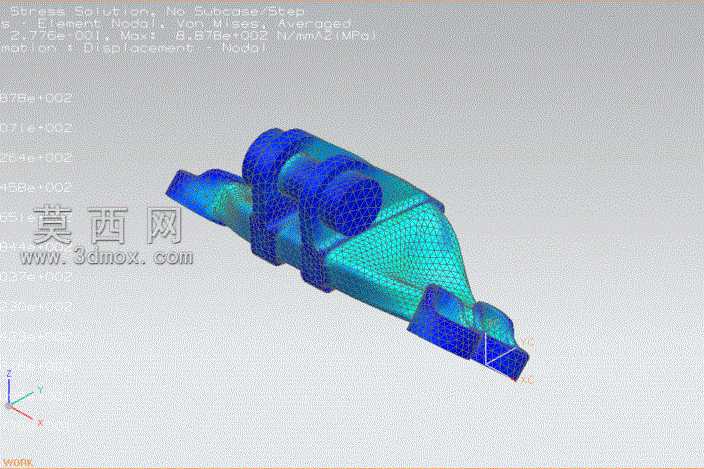

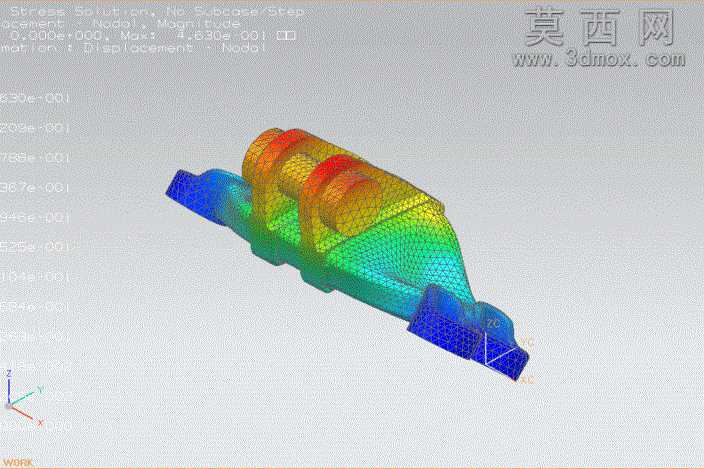

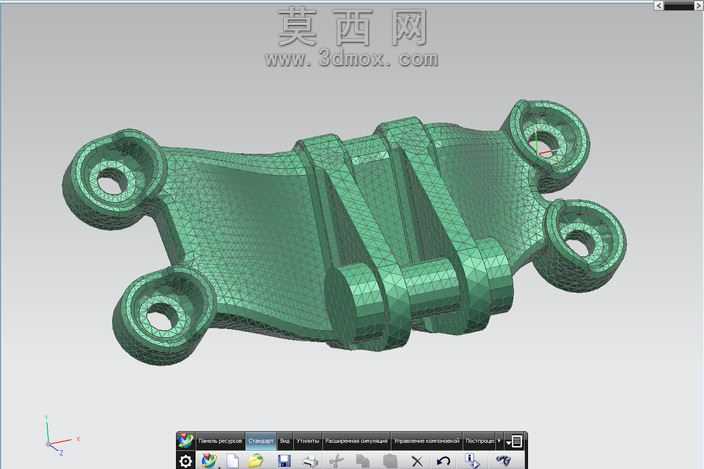

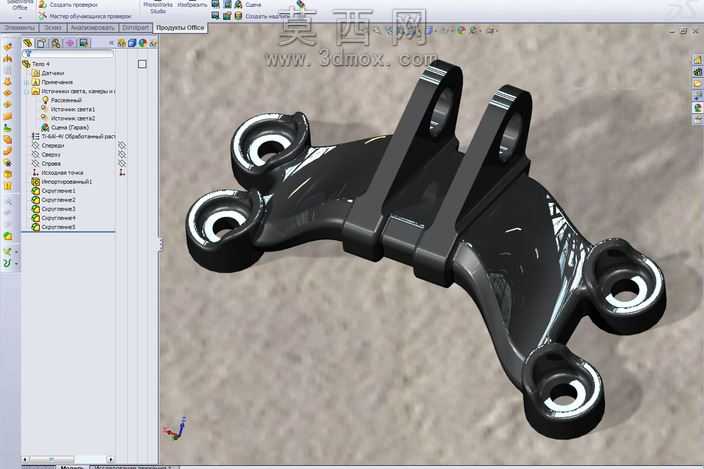

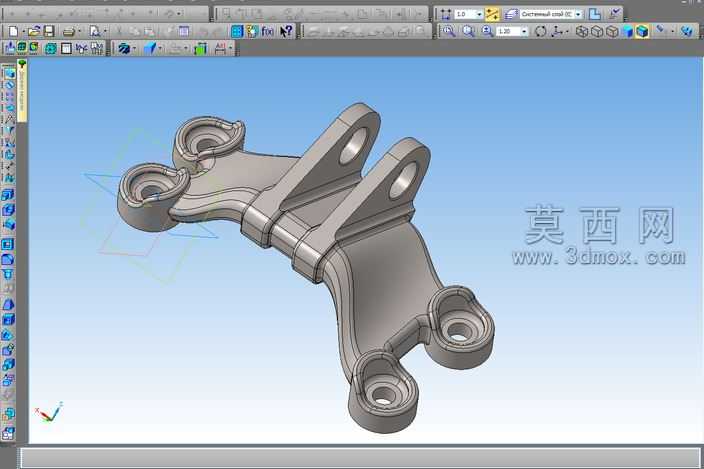

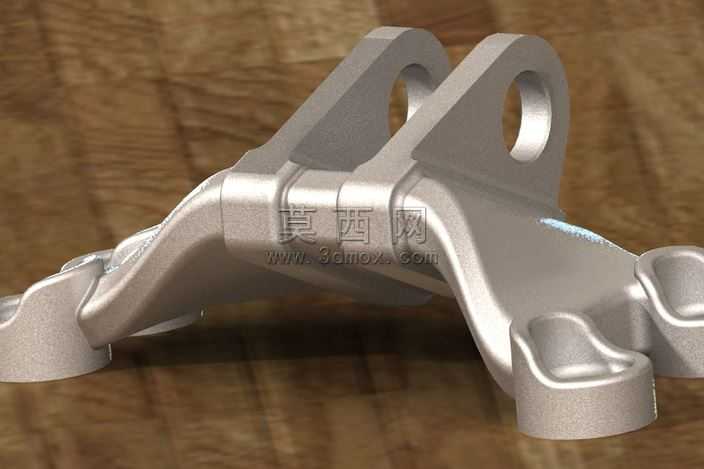

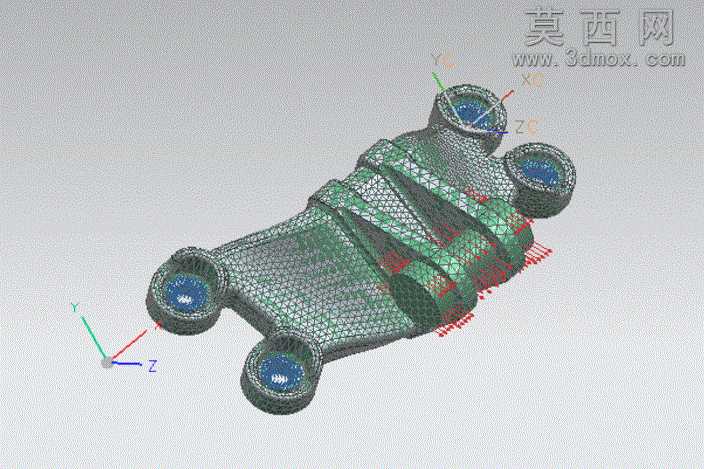

本作品为通用电气航空发动机配套的固定托架V2版本三维结构设计，建模过程依托主流三维机械设计软件完成全参数化构建，全程遵循航空结构件高可靠性、轻量化的设计准则。建模阶段首先梳理托架的核心功能需求：作为发动机与机身连接的关键承力构件，需要同时承担发动机静载荷、飞行工况下的交变振动载荷与冲击载荷，因此首先完成安装点位的坐标校准，精准匹配发动机侧四个带衬套的安装孔位，以及机身侧两个带铰接耳的连接点位，所有孔位的同轴度、位置度公差均按照航空级安装要求设定约束，确保后续装配无干涉。结构设计上采用一体化弯臂式承力布局，主体承力臂做等强度变截面处理，在铰接耳与主臂衔接位置设置加厚加强筋结构，避免应力集中导致的结构失效；四个安装孔位均设计了金属衬套嵌套结构，衬套与托架本体采用过盈配合设计，既提升安装面的耐磨性能，也能分散螺栓连接的局部压应力，避免长期使用出现孔位变形。材质设定选用航空领域常用的Ti-6Al-4V钛合金材料，渲染阶段针对钛合金构件的表面处理工艺做了精细化材质表现：主体承力结构做哑光黑色阳极氧化处理，还原航空构件的防腐蚀表面质感，安装孔衬套部分做亮面金属切削质感表现，清晰区分不同功能区域的材质差异，渲染光影采用柔和的工业产品展示光效，完整呈现托架的曲面过渡、加强筋布局、孔位倒角等细节特征。设计过程中同步完成了物理属性校验，模型整体质量控制在552.40克，实体体积为124728.64立方毫米，在满足承力强度要求的前提下尽可能去除非承力区域的冗余材料，实现轻量化设计目标；所有棱边均做了符合航空加工要求的圆角倒角处理，既避免加工过程的应力开裂问题，也能减少飞行过程中的气动干扰。整体模型结构完整，特征参数可编辑，可直接用于后续的有限元受力分析、加工工艺编制以及装配模拟验证，完整还原了航空发动机固定托架的真实结构设计逻辑。
