EC2008HH05C轴流散热风扇结构设计

　　在各类电子设备、工控机柜、电源模块的热设计环节里，小尺寸轴流风扇是最常用的主动风冷部件，本次呈现的80mm规格轴流散热结构，是针对密闭空间内小功率热源定向散热开发的成熟结构方案。从实际工程应用来看，这类风扇常被部署在开关电源腔体、小型工控机机箱、嵌入式设备散热风道内，负责将腔体内积聚的热量通过定向气流带出，避免功率器件、电解电容、主控芯片因长期工作在超温阈值下出现性能衰减、寿命缩短甚至热失效的问题。

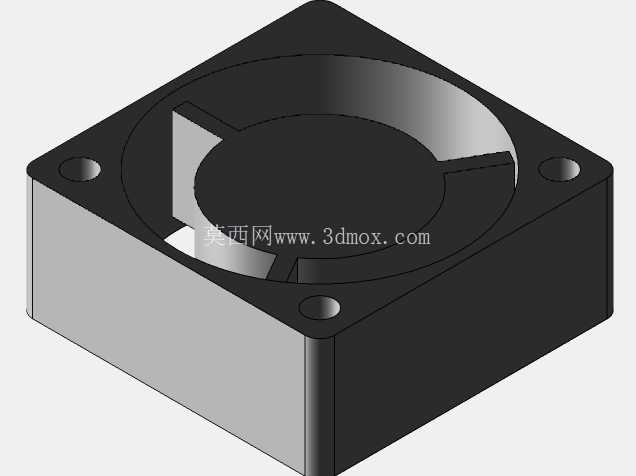

　　从结构设计逻辑来看，该风扇采用标准方形外框搭配中心轮毂的轴流布局，外框四个角预留的沉头安装孔，完全匹配行业通用的80mm风扇安装孔位规范，安装时可直接通过M3或者M4规格的螺丝固定在设备风道的安装位上，不需要额外做安装转接结构，能大幅降低结构设计阶段的适配工作量。外框的边框厚度经过优化，既保证了安装时的结构强度，避免螺丝锁附时出现框体开裂变形，又尽可能压缩了非风道区域的占比，提升有效通风面积。中心轮毂的曲面弧度经过气流仿真优化，和扇叶的叶型曲面做了顺滑衔接，能减少气流在轮毂区域产生的紊流，降低运转时的气动噪音，同时提升出风口的风压，保证在有一定风阻的密闭腔体内部，依然能形成稳定的定向气流。

　　扇叶部分采用等距多叶布局，叶根和轮毂的连接位置做了加厚过渡处理，能承受风扇高速运转时的离心力，避免长期运转后叶根出现疲劳断裂。扇叶的前缘和后缘做了切角修型，能切割气流边界层，减少叶尖涡流带来的能量损耗，同时降低高频气动噪音，适合对噪音有一定要求的办公类电子设备、室内工控设备使用。外框的进风口和出风口位置做了微小的倒角过渡，避免直角边切割气流产生额外的风噪，同时引导气流更顺畅地进入扇叶做功区域，提升风扇的整体风量效率。

　　从安装边界来看，该风扇的整体厚度属于常规薄型规格，在设备内部预留安装空间时，只需要在安装面预留对应方形轮廓的避让空间，同时在出线侧预留少量的线材走线空间即可，不需要占用过多的设备内部腔体空间，非常适合内部空间紧凑的小型电子设备使用。风扇的外框采用硬质工程塑料材质，本身具备一定的绝缘性能，安装在带强电的电源设备内部时，不需要额外做绝缘隔离处理，能简化设备的安规设计流程。在实际选型搭配时，这类风扇可以和设备内部的散热铝型材、导热垫片配合使用，将功率器件传导到散热鳍片上的热量快速通过气流带走，形成完整的散热链路；也可以多台并联部署在大容积机柜的通风口位置，形成整体的风道循环，降低机柜内部的整体环境温度。

　　在三维建模过程中，该结构的所有安装孔位、外框轮廓尺寸都严格匹配实物的装配公差，扇叶的曲面造型还原了实际产品的叶型参数，结构工程师在做设备整体结构设计时，可以直接将该模型导入装配体中做干涉检查、风道仿真分析，不需要重新测绘风扇的外形尺寸，能大幅缩短热设计和结构设计的周期。同时模型保留了风扇外框的所有细节特征，包括安装孔的沉头深度、框体的加强筋结构、轮毂的出线槽位置，能完全模拟实际装配时的状态，避免设计阶段出现安装干涉、空间预留不足的问题。对于做电源产品、小型工控设备开发的结构工程师来说，这类标准化的散热部件模型，能有效提升设计阶段的工作效率，减少实物打样后的装配调整工作量。
