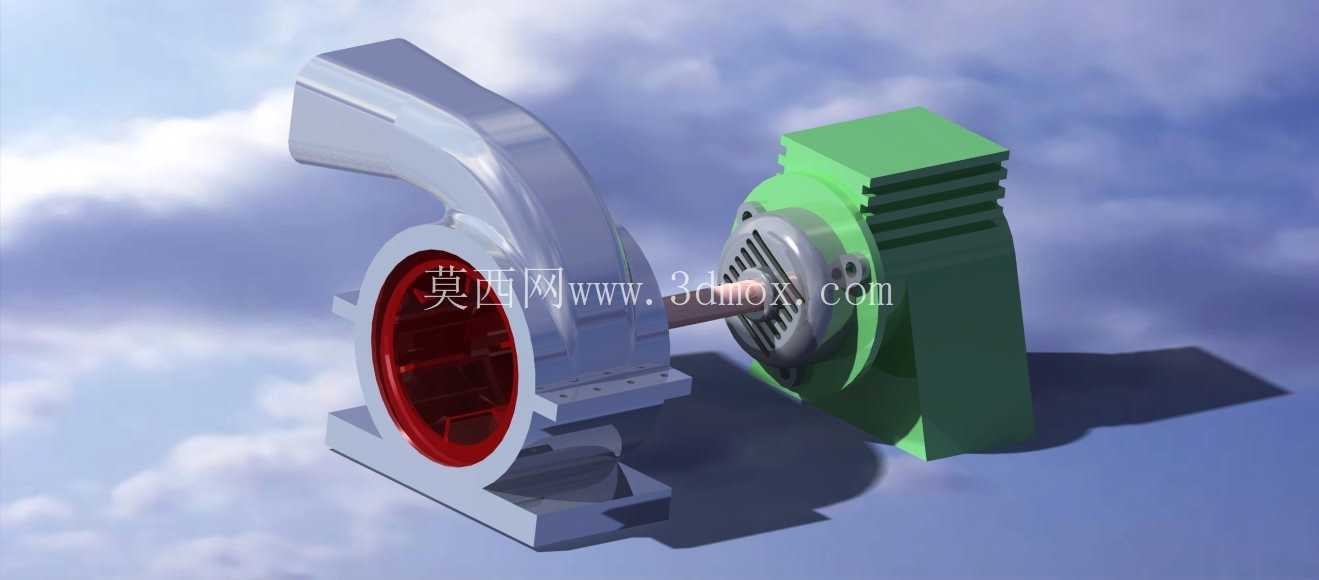

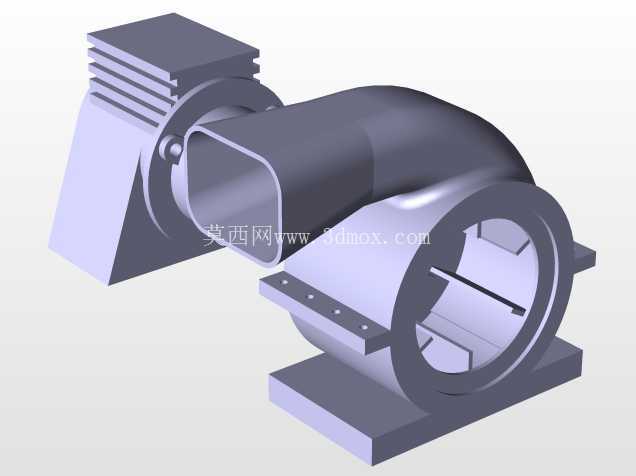

管道离心式鼓风机转子支撑筒结构设计

　　在暖通空调系统的末端送风单元、内燃机废气增压回路、工业厂房局部排风系统里，这类筒式支撑结构是鼓风机核心的承载部件，它的设计合理性直接决定风轮运转的同轴度、长期运行的振动幅值以及风道的通流效率。很多刚接触风机结构设计的工程师容易把注意力全放在叶片型线的气动优化上，忽略了这个内嵌支撑筒的结构细节，最后做出来的样机往往在额定转速下出现共振异响，或者长期运行后支撑筋开裂，反而拖了整体性能的后腿。

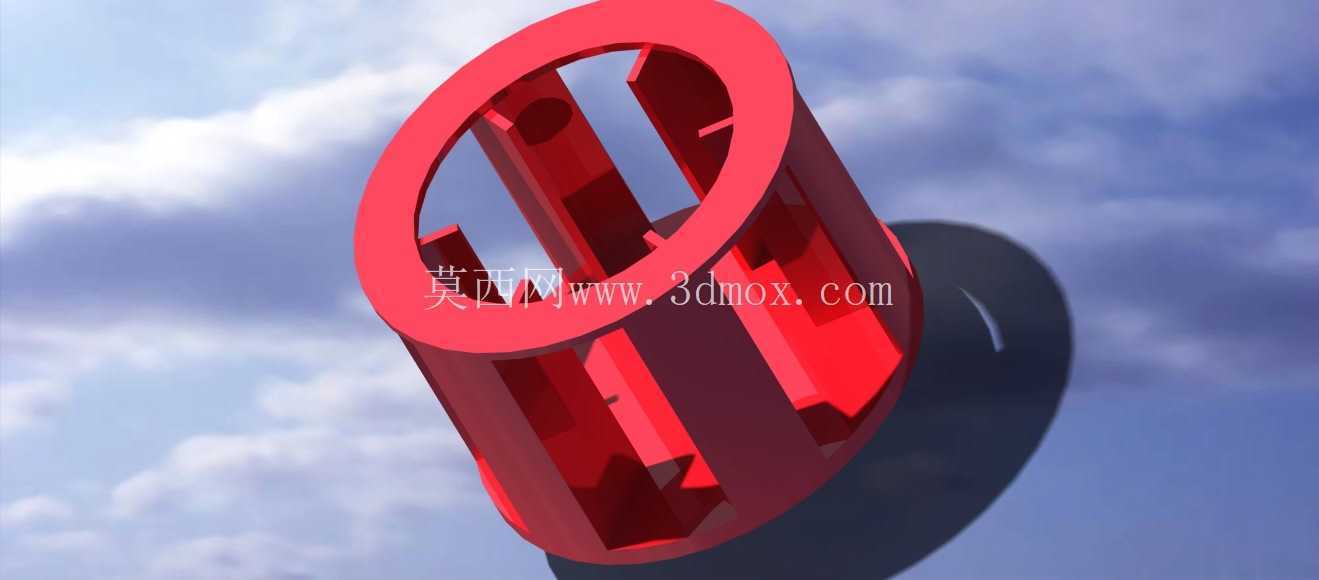

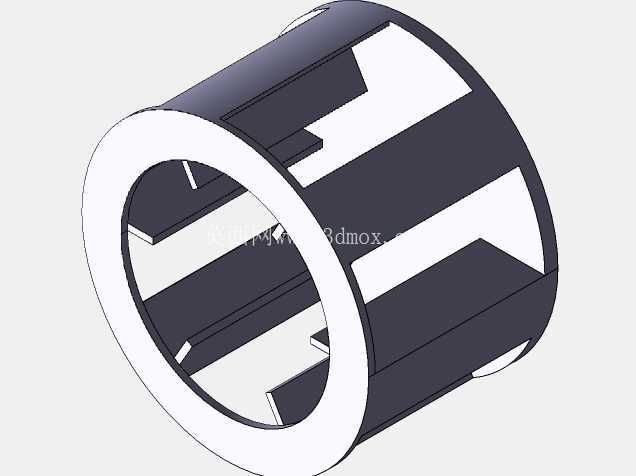

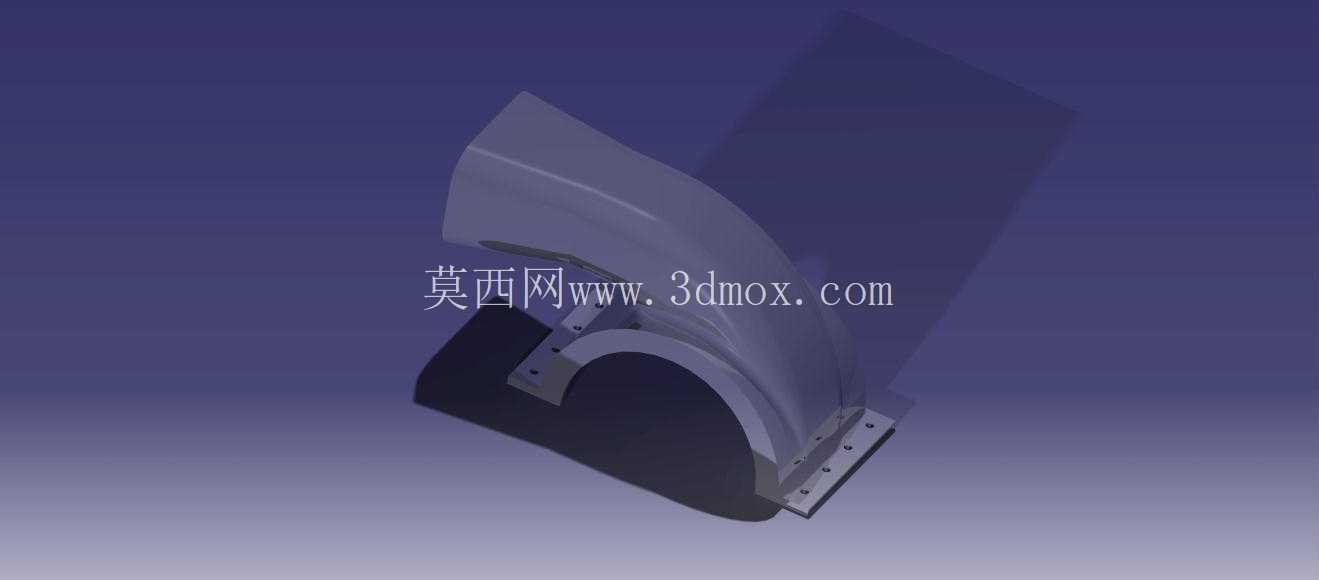

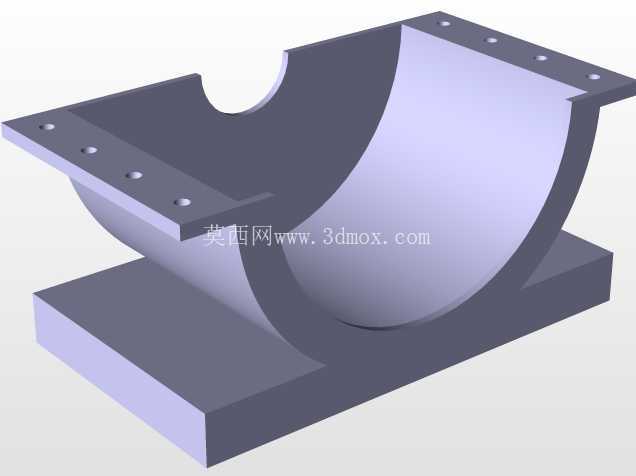

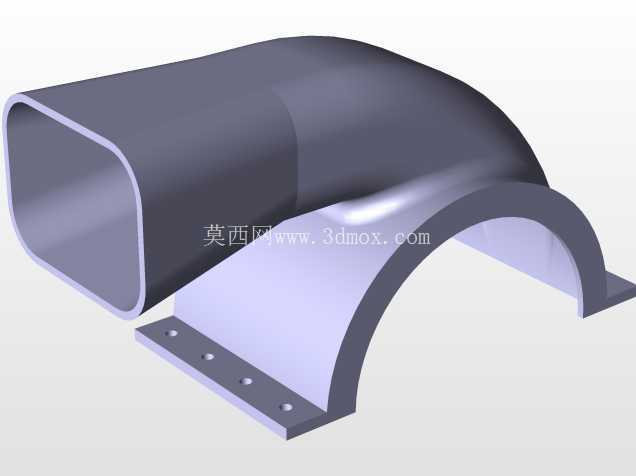

　　从实际安装边界来看，这个筒状构件的外圆需要和风机蜗壳的内壁做间隙配合，单边配合间隙控制在0.2mm到0.35mm之间，既不能过大致使装配后出现径向窜动，也不能过小导致热胀状态下出现卡滞——毕竟风机在连续运行4小时以上后，电机端传导的热量加上气流摩擦生热，会让金属构件出现8到12丝的线膨胀，设计时如果没预留这个热变形余量，很容易在高温工况下出现扫膛故障。构件的内孔是用来嵌套电机前端轴承座的，内孔的同轴度公差需要控制在IT7级以内，支撑筋的分布采用三等分对称布局，每根筋的厚度根据整机功率大小做匹配，针对家用暖通场景的小功率风机，筋厚一般取3mm即可，若是用在内燃机增压回路的高压比风机上，筋厚需要加到5mm以上，同时在筋和筒体的连接位置做R2的圆角过渡，避免应力集中导致的疲劳断裂。

　　设计这个构件的时候，首先要匹配对应风轮的轴向安装尺寸，筒体的有效长度要覆盖风轮轮毂的全部轴向宽度，保证风轮在运转过程中不会出现轴向滑移；其次要兼顾通流效率，支撑筋的截面要做流线型修型，不能用直角矩形截面，不然气流经过筋条的时候会产生额外的涡流损失，粗略估算的话，直角筋条带来的风道阻力损失比流线型筋条高17%左右，会直接拉低风机的全压效率。另外，筒体前端的环形凸台是用来和进风导流圈做定位配合的，凸台的高度一般取2.5mm，装配时导流圈卡在凸台外侧，能保证进风气流平滑进入风轮入口，避免入口处出现气流紊流。

　　从实际应用场景拆解来看，用在建筑暖通系统里的鼓风机，这个支撑筒一般采用ABS或者增强PP材质注塑成型，成本低、重量轻，运行噪音也更小；用在内燃机增压回路的工况下，因为接触的废气温度最高能到180摄氏度，就必须采用铸铝材质做一体压铸成型，还要在筋条内部做加强筋结构，承受高转速下的离心载荷；如果是用在工业除尘的高压风机上，这个构件还需要做表面阳极氧化处理，提升耐磨抗腐蚀性能，避免气流里携带的粉尘颗粒长期冲刷磨穿筒体。

　　很多人做三维建模的时候，容易忽略支撑筋的拔模角度，要是做注塑件的话，筋条的拔模角度至少要留1.5度，不然量产的时候会出现脱模困难、筋条拉裂的问题；如果是铸铝件的话，拔模角度可以适当缩小到1度，但要在壁厚变化的位置做过渡，避免铸件出现缩孔缺陷。还有一个容易踩的坑是筒体的动平衡考量，三等分筋条的重量差必须控制在0.5g以内，不然整个转子组件装配完之后，动平衡校正的时候要加很多配重块，既增加装配工序，也会影响长期运行的稳定性。

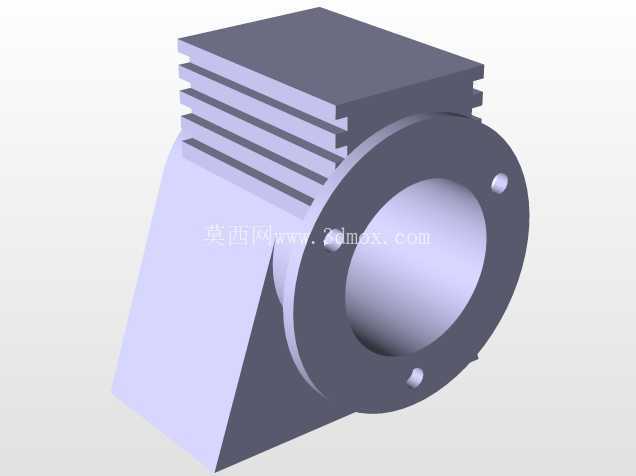

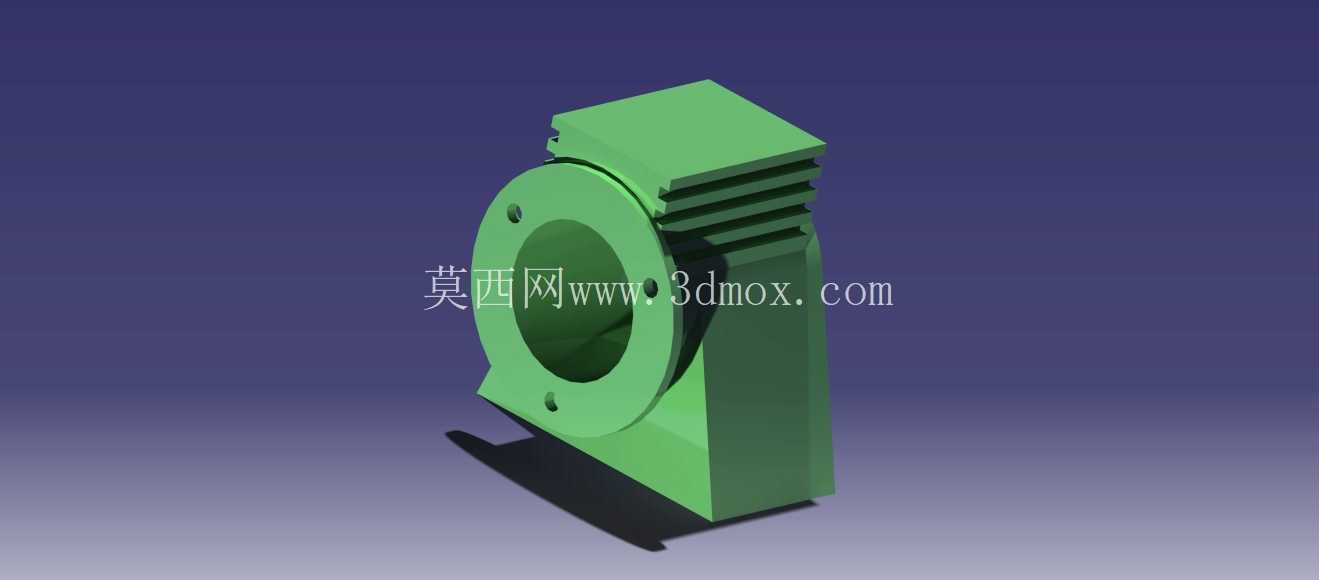

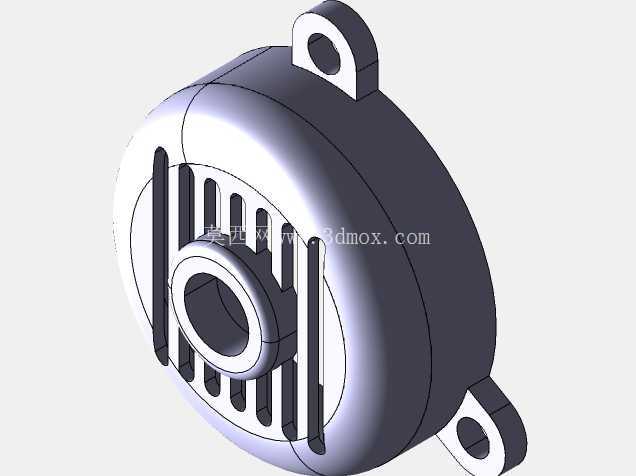

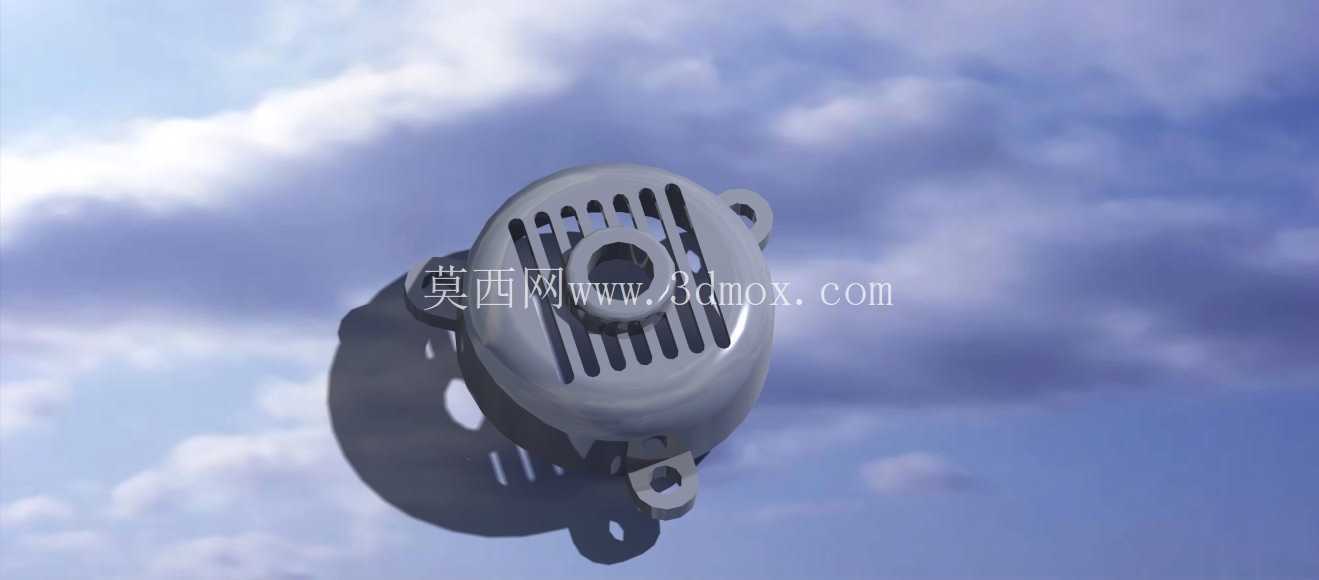

　　在安装对接层面，这个构件和电机端的连接是通过三个均布的螺丝孔实现的，螺丝孔的位置度公差要控制在0.1mm以内，不然装配的时候轴承座会出现偏斜，直接导致电机轴的径向跳动超标，运行时不仅噪音大，还会大幅缩短轴承的使用寿命。筒体的外圆上不需要做额外的密封结构，因为蜗壳和筒体之间的配合面本身就是静密封面，装配的时候在配合面涂一层薄薄的密封胶就能满足漏风率要求，要是加密封圈的话反而会增加装配难度，也提升不必要的物料成本。

　　从结构迭代的角度看，早期的鼓风机支撑结构多采用四筋条布局，虽然结构刚性更好，但通流阻力更大，后来逐步优化成三等分筋条布局，在保证结构刚性满足要求的前提下，把通流损失降到了最低；部分高端机型还会在筋条表面贴附吸音棉，进一步降低气流掠过筋条产生的高频噪音，不过这种设计一般只用在对噪音要求极高的民用场景，工业场景里优先考虑可靠性和成本，很少做这类附加结构。
