间歇传动用日内瓦轮机构结构设计

　　从实际功能实现逻辑来看，这套日内瓦轮机构的核心作用是把主动件的连续匀速旋转运动，转化为从动槽轮的间歇式步进旋转，主动拨盘上的圆柱销在进入槽轮径向导槽的阶段，会带动槽轮完成固定角度的转位，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会和主动拨盘上的外凸锁止弧完全贴合，此时无论主动端如何持续旋转，从动槽轮都会保持静止状态，直到圆柱销再次进入下一个径向导槽，才会启动下一次转位动作，整个动停过程没有额外的触发信号，纯靠机械结构的几何配合就能实现固定节拍的间歇输出，不需要搭配电控系统做时序控制，在纯机械传动的设备里可靠性表现非常突出。在自动化生产线的转位工位、包装机械的送料节拍控制、印刷设备的步进输纸单元、多工位组合机床的转盘分度环节，这类需要实现周期性动停交替的传动场景里，日内瓦轮机构是应用频次极高的核心间歇传动构件，相比棘轮传动、槽轮的其他衍生结构，它的动停比固定、传动冲击可控、定位精度在中低速工况下完全能满足工位切换的要求，不需要额外加装复杂的锁紧定位组件就能在静止段保持输出端的位置锁定，这也是很多轻载间歇传动场景优先选用该结构的核心原因。

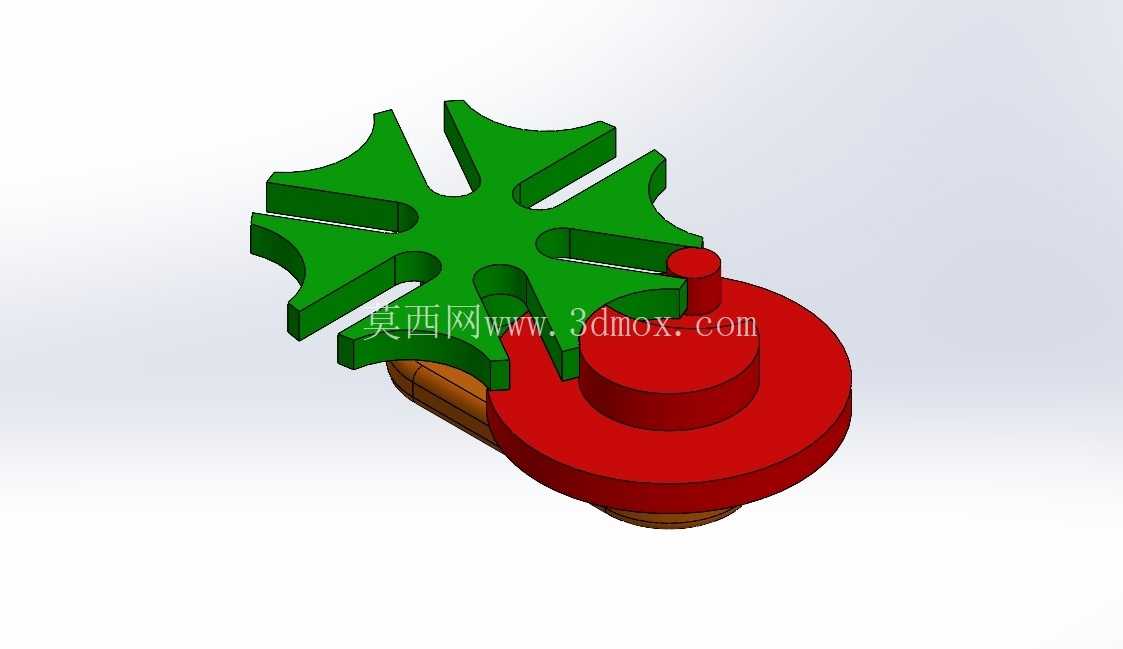

　　设计这套结构的时候，首先要根据实际工位数量确定槽轮的径向槽数，图中展示的是六槽结构，对应的每次转位角度是60度，也就是主动拨盘每旋转一整圈，从动槽轮会完成一次60度的转位后保持静止，动停时间的比例完全由拨盘上圆柱销的中心回转半径、槽轮的槽口深度、锁止弧的包角尺寸共同决定，设计过程中需要先校核圆柱销进入和脱离导槽瞬间的传动角，避免出现传动角过小导致的机构卡滞，同时要保证锁止弧的配合间隙控制在合理范围，间隙过大会导致静止段槽轮出现窜动，影响工位定位精度，间隙过小则会在锁止弧贴合和脱离的瞬间出现刚性剐蹭，加剧构件磨损。从安装边界的角度来看，这套机构的主动轴和从动轴属于垂直交错的平行轴布局，两轴的中心距是整个结构安装的核心基准尺寸，中心距的加工误差会直接影响圆柱销和导槽的配合间隙，以及锁止弧的贴合精度，所以在对应的安装基板上加工两个轴的安装孔时，位置度公差需要控制在IT7级以上，主动拨盘的轴向安装位置要保证圆柱销的中心平面和槽轮的导槽中心平面完全重合，避免出现偏载导致圆柱销受到额外的侧向力，槽轮的轴向固定需要预留0.02到0.05毫米的轴向窜动间隙，防止转动过程中因热胀冷缩出现卡滞。

　　槽轮的每个径向导槽的两侧工作面需要做表面硬化处理，因为圆柱销在导槽内滑动的过程中会持续接触摩擦，中低速工况下表面硬度达到HRC45以上就能满足长期使用的耐磨要求，主动拨盘上的圆柱销一般会采用可拆卸的结构设计，磨损后可以直接更换，不需要整体更换拨盘构件，降低后期维护成本。在实际选型适配的时候，需要注意这套机构只适合中低速的间歇传动场景，主动轴的转速一般不建议超过100转每分钟，因为圆柱销在进入导槽的瞬间存在刚性冲击，转速过高会导致冲击振动急剧增大，不仅会产生明显的运行噪音，还会加速配合面的磨损，缩短构件的使用寿命，如果是高速工况下的间歇传动需求，就需要对槽轮的导槽口做修形处理，或者搭配缓冲阻尼组件来消减冲击。

　　另外，这套结构的动停比是固定不可调的，一旦槽数和拨盘销数确定，整个传动的转位角度、动停时间比例就完全固定，适合节拍固定的标准化工位使用，如果需要灵活调整动停节拍，就需要搭配变速输入组件或者更换不同槽数的槽轮构件。从结构外形来看，槽轮的星形轮廓是根据径向槽的分布和锁止弧的半径共同确定的，在保证结构强度的前提下，会尽可能去除非配合区域的多余材料，降低从动件的转动惯量，减少转位启动和停止瞬间的惯性冲击，主动拨盘采用圆盘式结构，除了布置圆柱销和锁止弧的区域，其余部分的厚度可以适当减薄，在不影响结构刚性的前提下控制整体重量。安装的时候，两个轴的支撑轴承需要选用深沟球轴承来承受径向载荷，因为传动过程中两个轴的受力主要以径向力为主，轴向力几乎可以忽略，轴承的预紧力不需要调整过大，保证轴系转动灵活无卡滞即可。在装配完成后的调试阶段，需要手动盘动主动轴，全程检查圆柱销进出导槽是否顺畅，锁止弧贴合是否到位，有没有出现干涉或者卡滞的位置，全程转动阻力均匀无突变才算装配合格，之后再进行空载试运行，检查不同转速下的运行振动和噪音情况，确认无异常后才能接入设备的主传动系统。
