剪叉式手动精密升降调节工作台

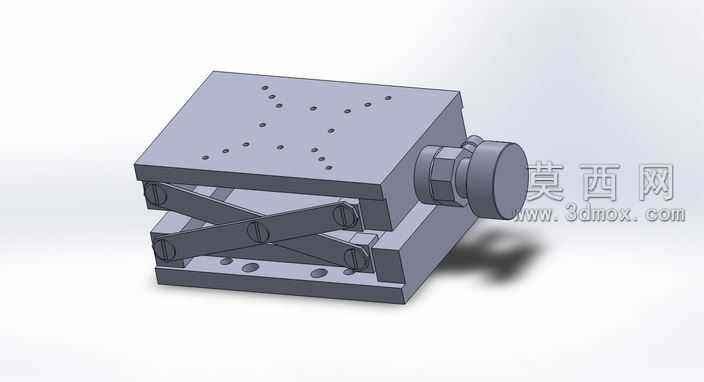

本作品为剪叉式手动精密升降调节工作台的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的装配建模思路，先逐一完成底座、上下平台、交叉剪叉臂、铰接销轴、调节螺杆、旋钮端头等单个零件的特征建模，再按照实际装配约束完成整体装配，保证各运动部件的自由度符合实际机械运动逻辑。建模阶段对剪叉臂的铰接孔位做了精准的同轴度约束设置，上下平台的安装孔位按照标准工装安装孔距排布，预留了多组螺纹安装孔，方便后续搭载不同的工装治具。材质渲染阶段，整体结构件赋予哑光金属灰的钢材材质，调节旋钮部分做了发黑处理的金属质感，铰接销轴部分添加了轻微的金属光泽区分，平台表面做了细腻的磨砂纹理处理，还原精密工装的真实质感，渲染时添加了柔和的环境光与接触阴影，突出剪叉机构的层叠结构与机械立体感。结构设计上采用经典的双剪叉对称支撑结构，相比单剪叉结构拥有更好的抗偏载能力，侧向稳定性更强，调节端采用细牙螺杆驱动结构，转动侧边的调节旋钮即可带动剪叉臂开合，实现上下平台的高度微调，细牙螺杆的导程设计保证了调节精度可达微米级，满足精密加工、检测工位的高度定位需求。上下平台均做了加厚处理，避免承载时发生形变，底座同样预留了安装固定孔，可将整个升降台固定在光学平台、机床工作台等基准面上使用。设计过程中重点校核了剪叉臂的受力形变情况，对铰接位置做了衬套安装位的预留，减少长期使用的磨损量，保证调节的顺滑度与使用寿命，整体结构紧凑，调节行程覆盖常规精密微调的需求范围，无冗余结构，兼顾了结构刚性与调节便利性。
