三角加强型铰接安装支座结构设计

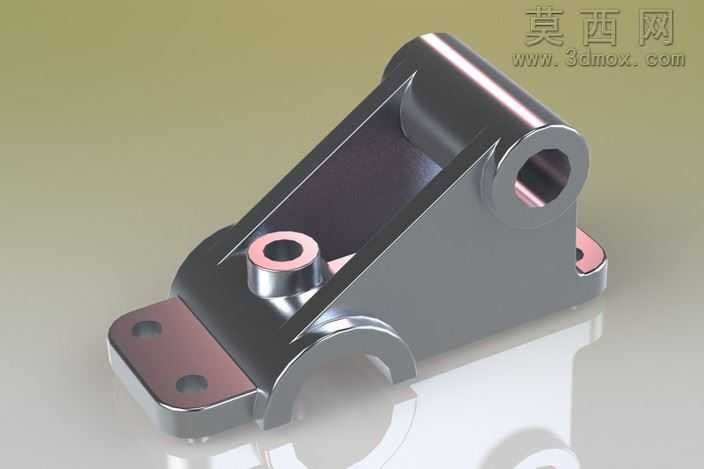

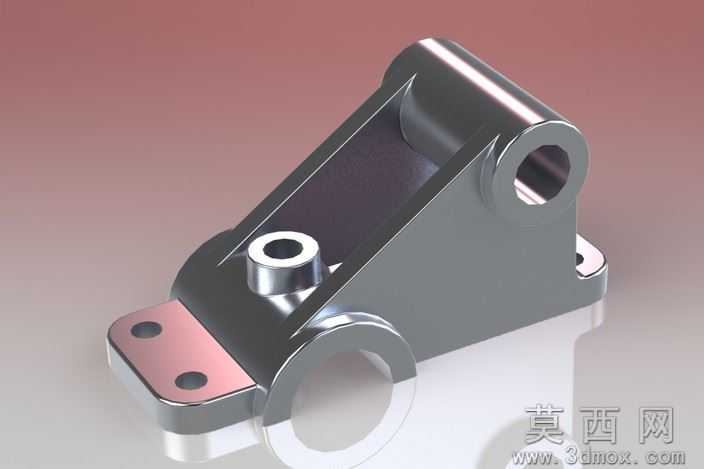

该作品为一款三角加强型铰接安装支座，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械零件设计的公差配合规范，对各安装孔位、铰接轴孔的同轴度、平面度等形位公差做了对应参数约束，确保模型可直接对接后续工程出图与生产加工环节。渲染阶段采用哑光银灰色金属材质模拟铸铝或钢制支座的真实质感，通过三点布光方案突出零件的棱边转折与曲面过渡效果，背景采用深灰渐变底色弱化环境干扰，清晰展现零件的整体轮廓与细节特征。结构设计上，主体采用L型支撑布局，侧面增设三角形加强筋结构，大幅提升支座的抗弯折、抗载荷能力，有效避免受力工况下的结构变形；底部设置带沉头孔的安装法兰面，可通过螺栓实现与安装基面的牢固固定，法兰面做了加厚处理提升连接刚性；上部与侧部分别设置带通孔的铰接耳座，其中侧部耳座为半开式铰接槽结构，可适配铰接轴的快速装配与拆卸，上部设置同轴铰接圆孔，可与对应铰接部件形成转动副连接；筋板与主体连接处均做了圆角过渡处理，消除应力集中隐患，提升零件的疲劳使用寿命。设计思路围绕工业场景中铰接支撑类零件的实际使用需求展开，兼顾结构强度、装配便捷性与加工工艺性，整体结构紧凑无冗余设计，各功能区域划分清晰，既满足静态支撑的承重要求，也适配铰接转动的动态工况需求，可广泛应用于各类机械设备的连接支撑部位，建模过程中对所有特征做了参数化关联，后续可根据实际安装尺寸、载荷要求快速调整各部分参数，生成适配不同工况的衍生型号。
