单孔手动便携卷笔刀结构设计

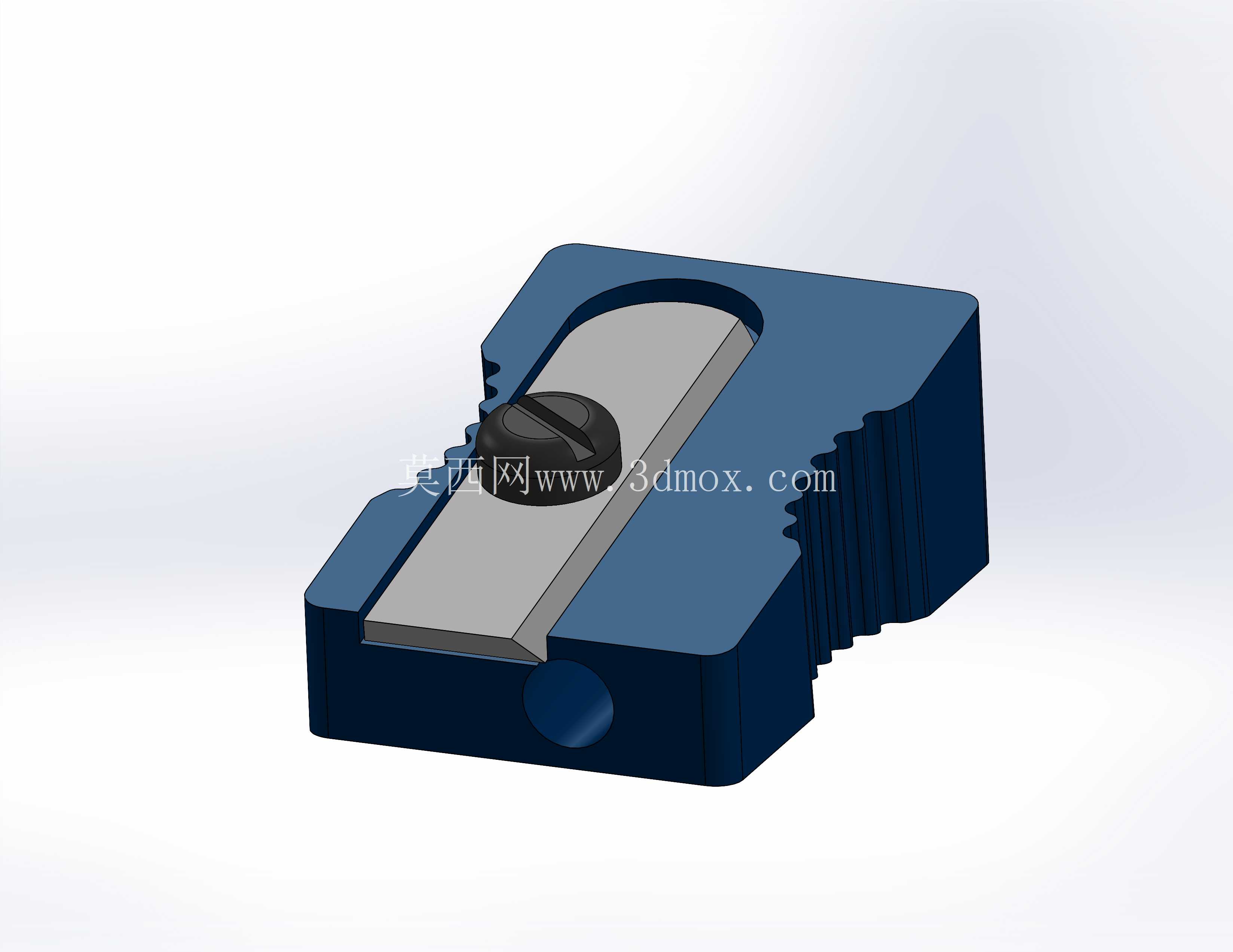

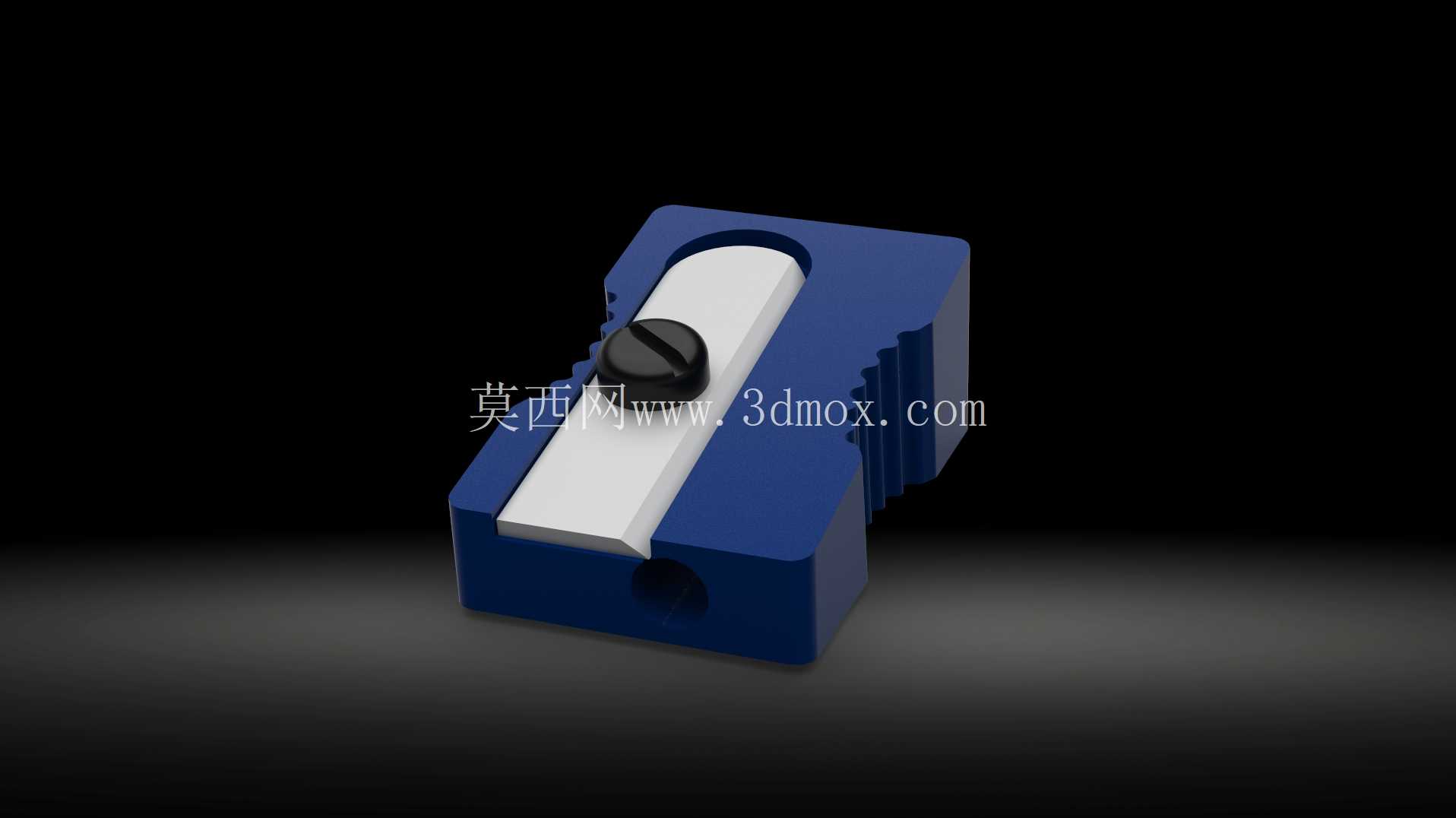

　　日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款单孔卷笔刀的结构设计完全围绕小型手持切削的使用需求展开，没有冗余的附加结构，整体采用一体化注塑机身搭配金属切削组件的组合方案，兼顾握持手感与切削稳定性。从实际使用的场景来看，这类小型卷笔刀主要适配常规直径的木质铅笔，使用时单手握持机身即可完成操作，不需要额外的固定结构，因此机身外侧特意设计了多道平行的防滑棱，这些棱边的深度控制在0.8mm左右，既不会硌手，又能在手部出汗或者施力旋转铅笔时提供足够的摩擦力，避免机身打滑影响切削效率。机身主体采用深蓝色工程塑料注塑成型，材质选用常规的ABS材料，抗冲击强度足够应对日常跌落、挤压的使用场景，整体外形做了圆角过渡处理，所有棱边都做了R0.5的倒角，没有尖锐的外露边角，避免日常使用时划伤手部。切削组件的核心是一块平直的高碳钢刀片，刀片通过一颗一字槽沉头螺钉固定在机身的斜向安装槽内，安装槽的倾斜角度经过反复校准，控制在22度左右，这个角度刚好匹配木质铅笔的切削锥度，既不会因为角度过陡导致切削阻力过大，也不会因为角度过平让削出的笔芯过短易断。

　　刀片安装位置预留了0.2mm的调节间隙，当刀片出现磨损导致切削不畅时，可以稍微松开固定螺钉，微调刀片的伸出量，就能恢复正常的切削效果，不需要直接更换整个卷笔刀，延长了产品的实际使用寿命。笔身插入的导向槽做了半开放的长条形设计，槽体宽度刚好适配标准8mm直径的铅笔，槽体内部做了光滑的抛光处理，减少铅笔插入和旋转时的摩擦阻力，导向槽的末端和刀片切削刃的位置做了精准对齐，保证铅笔插入后能以正确的角度接触刀刃，不会出现偏削、断芯的问题。机身尾部预留了一个直径3mm的贯通孔，这个孔的作用是清理切削过程中卡在刀槽内的木屑，当有断芯或者木屑堵塞切削通道时，用细牙签或者回形针从这个孔捅入，就能轻松清理堵塞物，不需要拆解整个卷笔刀，日常维护非常方便。

　　从安装边界和尺寸来看，这款卷笔刀整体长度控制在45mm，宽度25mm，高度20mm，整体体积和普通打火机接近，可以轻松放入笔袋、文具盒甚至衣服口袋中，不会占用过多的收纳空间，重量控制在15g左右，随身携带几乎没有负重感。设计过程中特意简化了整体的零件数量，整个产品仅包含塑料机身、高碳钢刀片、固定螺钉三个独立零件，没有多余的传动结构或者复杂的卡扣连接，注塑生产时只需要一套简易的两板模就能完成机身的成型，刀片和螺钉都是标准的通用五金件，生产组装时只需要将刀片卡入安装槽，拧紧固定螺钉即可完成整机组装，生产效率高，组装成本低，非常适合大批量量产。从实际使用的功能表现来看，这款卷笔刀切削出的铅笔锥面均匀，笔芯露出长度控制在4mm左右，刚好满足日常书写、绘图的使用需求，不会因为笔芯露出过长导致书写时容易折断。刀片的刃口做了精磨处理，切削木质笔杆时阻力很小，只需要轻微施力旋转铅笔就能连续切出完整的木屑，不会出现卡滞或者木屑碎裂的情况。机身的蓝色塑料部分做了哑光磨砂处理，不容易残留指纹和污渍，日常使用过程中即使沾染了铅笔芯的黑粉，只需要用普通纸巾擦拭就能清理干净，不会在表面留下难以清除的黑印。

　　固定螺钉采用发黑处理的碳钢材质，防锈能力足够应对日常使用环境中的湿度，不会因为长时间使用出现生锈卡死的问题，后期需要更换刀片时，用普通的一字螺丝刀就能轻松拧下螺钉，更换同规格的标准刀片即可，配件获取非常方便，不需要专门寻找原厂替换件。在结构强度设计上，刀片安装槽的位置做了局部加厚处理，厚度达到3mm，拧紧固定螺钉时不会出现塑料槽开裂的问题，机身握持区域的壁厚控制在2mm，在保证整体结构强度的前提下尽可能减轻产品重量，同时节省注塑材料的用量，控制生产成本。导向槽的边缘做了加厚的围边，即使铅笔插入时施力过大，也不会出现槽体开裂变形的问题，能够承受日常使用过程中的常规冲击力。
