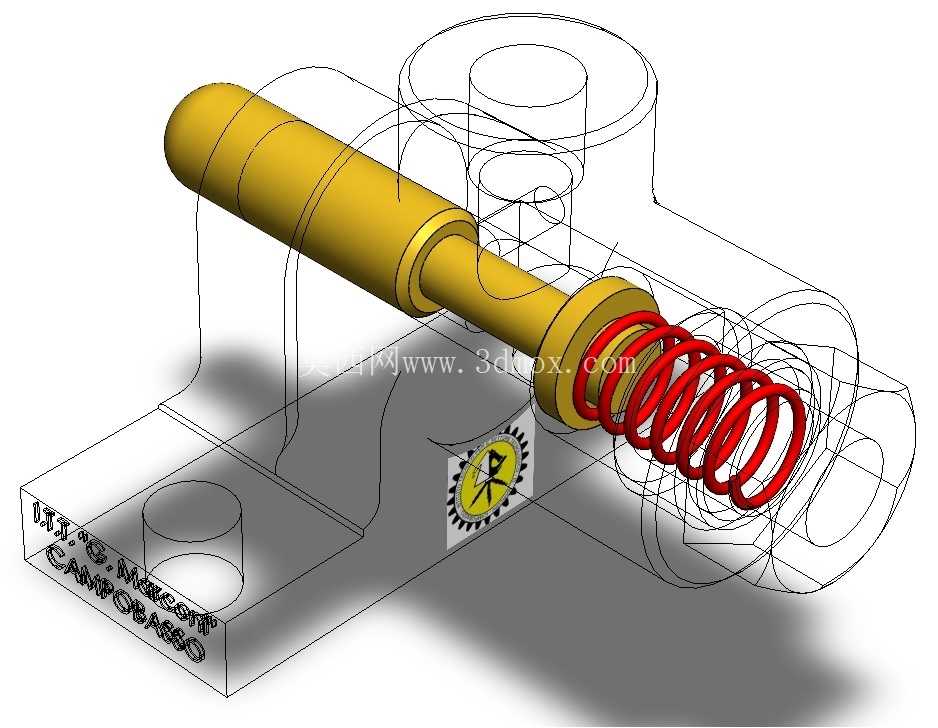

这套气动薄膜阀的核心执行组件,在工业流体控制场景里承担着气路压力到阀位行程的转换作用,常见于化工流体输送、轻工制程配管、中小型空压系统的支路通断与流量调节环节,区别于大口径硬密封调节阀的重载结构,这套结构偏向小通径、快响应的工况适配,针对低压洁净流体、压缩空气分支管路的控制需求做了结构优化。从实际装配的角度看,组件的核心运动副是阀杆与导向座的配合,阀杆采用阶梯轴结构,靠近执行端的轴段直径更大,既可以在行程到位时形成硬限位,也能提升杆体的抗侧弯能力,避免长期往复运动出现杆体偏磨导致的密封失效;弹簧套设在阀杆的输出端,预压缩量通过端部的挡圈槽位调整,匹配不同气源压力下的复位力需求,当膜腔进气压力克服弹簧预紧力时,阀杆向前推进带动阀芯动作,失压时弹簧自动推动阀杆复位,实现故障位的安全切断,这也是气动薄膜阀在安全联锁场景里被广泛应用的核心原因。

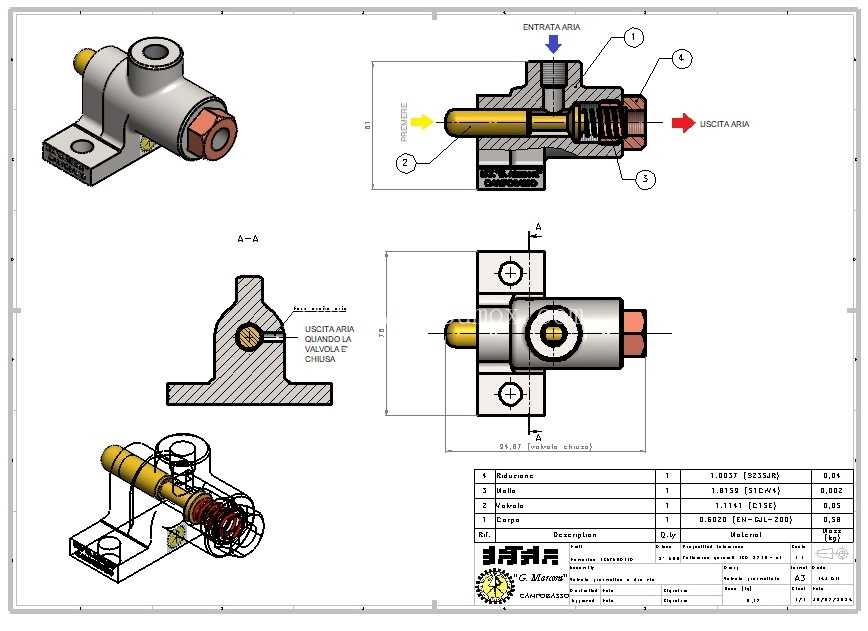

设计过程中首先要确认的是安装边界,阀座部分的L型安装基座预留了两个沉头安装孔,孔位间距适配常规DN15-DN25通径阀组的安装法兰距,基座上的导向孔与阀杆的同轴度公差需要控制在0.02mm以内,否则会出现阀杆卡涩、弹簧受力偏斜的问题,长期运行会导致弹簧局部应力集中出现断裂风险。外形上阀杆伸出端的长度匹配薄膜执行器的输出行程,常规行程控制在10-15mm区间,既满足小通径阀门的全开全关行程需求,也不会因为行程过长导致弹簧压缩量超出许用应力范围。很多新手在做这类结构建模的时候容易忽略弹簧的两端并圈处理,这套结构里弹簧两端各有一圈并紧磨平的端面,贴合阀杆轴肩和基座挡圈的时候不会出现点接触,受力更均匀,也避免了弹簧工作时出现径向窜动。另外基座侧面的标识位预留了铭牌安装的凸台,方便现场安装时标注阀门位号、通径参数,避免运维过程中出现阀门误操作。从功能特性上看,这套结构没有集成复杂的定位器连接位,属于两位式动作的气动阀组件,适配开关量控制的工况,不需要连续调节流量的场景下,这种结构的可靠性远高于带复杂定位机构的调节阀,零件数量少,维护的时候只需要更换阀杆密封件和复位弹簧即可,不需要拆解整个执行器膜头,现场运维的效率更高。
导向孔内部预留了密封槽位,可以安装O型圈或者PTFE填料,实现阀杆处的动密封,避免管路内的流体顺着阀杆泄漏到执行器侧,针对不同的流体介质,只需要更换密封件的材质就可以适配,比如压缩空气场景用丁腈橡胶密封,弱腐蚀流体用氟橡胶密封,常温清水场景用普通橡胶密封即可,结构的通用性很强。在建模的时候需要注意运动干涉检查,阀杆全行程伸出和缩回的两个极限位置,弹簧都不能并圈死,要保留至少1mm的余量,同时阀杆端部的阀芯连接螺纹要和阀杆同轴,避免安装阀芯之后出现阀芯偏斜,导致阀座密封面压合不严出现内漏。另外基座上的流道开孔和阀杆的中心是垂直相交的,开孔的边缘做了R0.5的倒角,避免流体长期冲刷直角边缘出现气蚀,延长阀座的使用寿命。
很多现场应用里出现的气动阀动作卡涩,本质上都是安装的时候阀杆和执行器输出轴不同心,或者弹簧预紧力调整不当导致的,这套结构在设计的时候把弹簧导向直接做在了阀杆的轴肩上,不需要额外的弹簧导向套,减少了一个配合零件,也就减少了一个可能出现卡涩的故障点,对于小通径的气动开关阀来说,这种简化结构的设计反而能提升整体可靠性,毕竟工业现场的设备维护条件有限,零件越少,出故障的概率越低,维护难度也越小。
