蒸汽水系统用弹簧式瓣阀结构设计

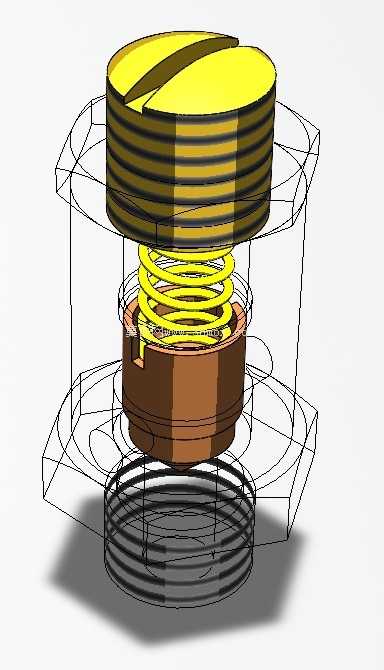

　　在蒸汽供热、工业冷凝水回收、锅炉配套水系统的管路布局中，这类瓣阀是控制流体单向通断、避免介质反向回流的核心部件，常安装在蒸汽支管出口、冷凝水收集管路入口、换热器疏水端的连接位置，适配低压饱和蒸汽、常温冷凝水两类常见介质的工况，日常运行中既要承受蒸汽带来的瞬时温度冲击，也要应对管路压力波动带来的频繁启闭动作。从结构拆解来看，整个部件采用同轴分层设计，最上端的阀瓣密封面做了斜切开口处理，并非整面平面密封，这种设计能在阀瓣开启初期快速释放管路内的残存压力，避免阀瓣两侧压差过大导致的启闭卡滞，同时斜切面的导流结构能让介质流过时形成稳定的流道，减少局部紊流带来的冲蚀磨损。

　　中间的复位弹簧采用等节距圆柱螺旋结构，弹簧的中径与阀瓣下部的导向柱做了间隙配合，装配时弹簧下端嵌入阀座的环形定位槽内，上端直接抵靠阀瓣底部的支撑凸台，当进口侧介质压力超过弹簧预紧力时，阀瓣沿轴向抬升，介质从阀瓣与阀座的环形间隙流过，当进口侧压力下降或者出口侧出现反向压力时，弹簧快速推动阀瓣复位，密封面贴合实现截断。下部的阀座采用台阶式圆柱结构，外圈设置了两道环形密封槽，用于安装O型密封圈，适配法兰或者螺纹连接的安装接口，阀座内部的导向段长度约为阀瓣导向柱长度的1.2倍，能保证阀瓣升降过程中始终保持同轴度，不会出现偏磨导致的密封失效。

　　设计过程中需要重点考量几个边界参数：首先是弹簧的预紧力计算，要匹配管路的正常工作压力区间，既要保证正常通流时阀瓣能顺利开启，不会出现节流导致的管路压损过大，也要保证反向承压时能快速密封，不出现介质倒流；其次是密封面的角度匹配，阀瓣的斜切密封面与阀座的密封凸台要做研磨贴合，表面粗糙度控制在Ra0.8以下，避免蒸汽介质的微小颗粒卡在密封面间造成内漏；再者是安装边界的控制，整个阀的轴向总长度要适配常见管路的安装空间，最大外径不超过同通径截止阀的安装尺寸，不需要额外改动原有管路的法兰孔位就能直接替换安装。实际工况应用中，这类瓣阀相比旋启式止回阀的结构更紧凑，轴向安装尺寸更小，适合安装在管路布局紧凑、垂直走向的管段上，弹簧复位的结构相比重力复位的阀瓣，启闭响应速度更快，能在水锤出现的初期就快速关闭，减少水锤对管路和后端设备的冲击。另外，整个阀芯组件没有额外的铰接、销轴类活动零件，长期运行过程中不会出现销轴磨损脱落、阀瓣卡滞在铰接位的故障，日常维护只需要定期拆开检查弹簧的疲劳程度、密封面的磨损情况，更换对应的密封圈和弹簧就能继续使用，维护成本远低于同参数的其他类型止回阀。

　　建模过程中对各个配合面做了间隙预留，弹簧的工作行程做了限位设计，阀瓣抬升到最大高度时，弹簧的压缩量不会超过其极限压缩行程的70%，避免长期运行中弹簧出现塑性变形导致预紧力下降，同时阀瓣的最大抬升高度做了机械限位，不会出现弹簧过压或者阀瓣脱出导向段的问题。针对蒸汽工况的热胀冷缩特性，各个配合零件的材料线膨胀系数做了匹配，阀瓣和阀座采用同系列铜合金材质，弹簧采用不锈钢材质，高温工况下不会因为不同材料的膨胀量差异导致配合卡滞，密封件采用耐温氟橡胶材质，能适配150摄氏度以内的饱和蒸汽工况，满足常规工业蒸汽水系统的使用要求。
