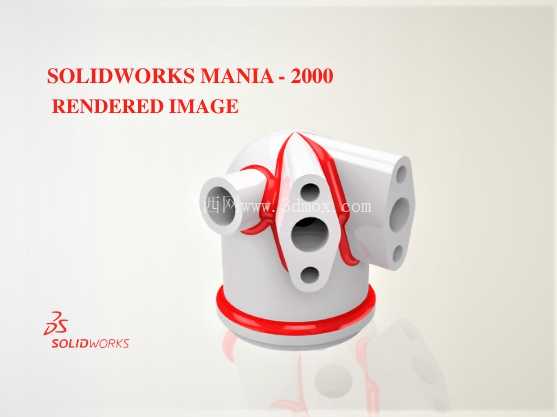

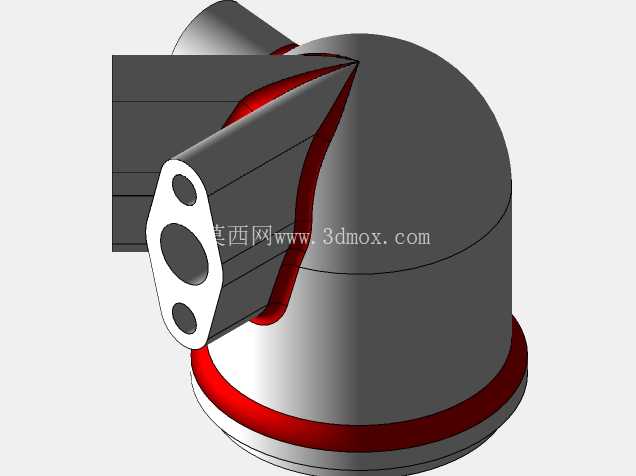

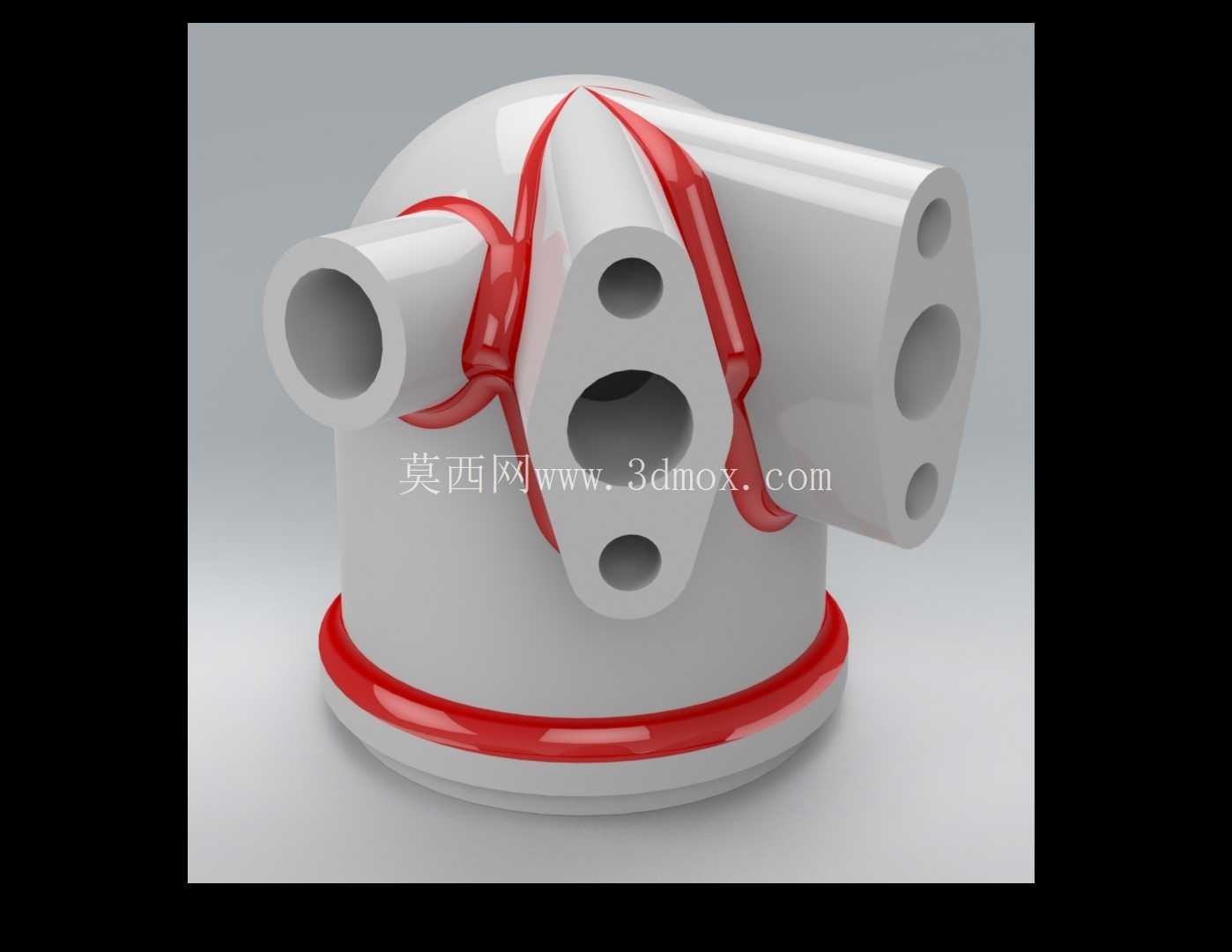

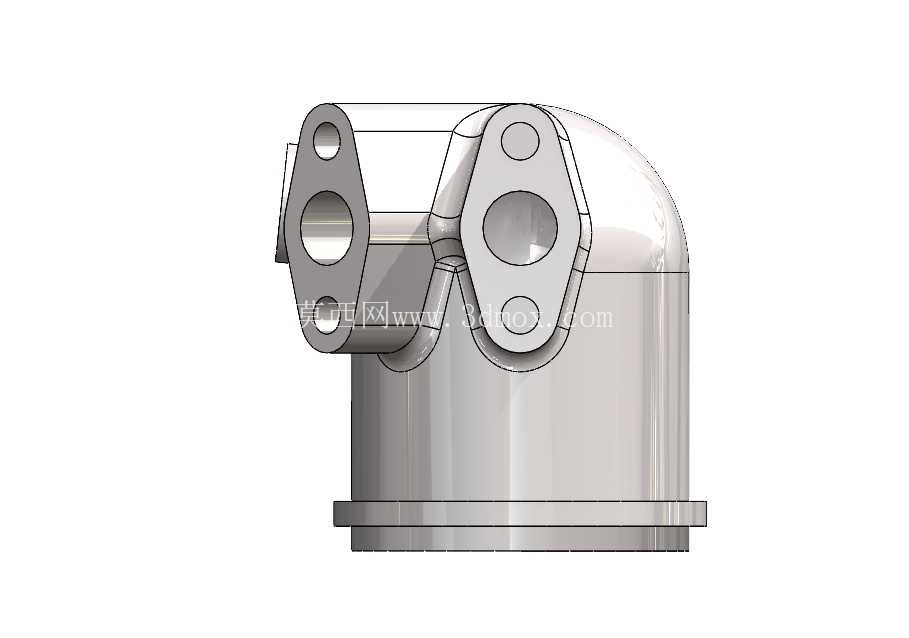

多接口集成式流体转接座结构设计

该结构件为多通路流体转接集成座，主要应用在中小型流体输送系统、实验台管路排布、小型液压测试回路以及桌面级工艺流体循环设备中，用来替代传统多个单通接头拼接的管路布局，减少管路连接节点数量，降低系统泄漏风险。从实际使用场景来看，这类集成转接座常布置在设备内部管路交汇的核心区域，周边需要预留足够的操作空间用于管路插拔、密封件更换，设计阶段就需要考虑安装面的平面度要求，避免安装后因基座变形导致接口密封失效。

从功能特性上看，该部件采用一体式基体设计，不同通径的接口分布在基体的三个正交方向上，能够同时满足不同管径管路的转接需求，部分接口内部做了流道圆滑过渡处理，减少流体在转接过程中的压损，避免直角流道带来的湍流、噪音问题。基体底部设置了环形定位凸台，安装时可以快速嵌入设备安装板的定位孔中，不需要额外做对位调整，两个对称分布的安装孔位适配常规的内六角螺栓固定，安装扭矩控制在合理区间即可保证固定可靠性，不会出现长期运行后松动移位的问题。

设计思路上，该部件优先考虑了流道布局的合理性，将大流量通路设置在基体轴向中心位置，小流量支路接口环绕主通路分布，既保证了主通路的通流面积，又缩短了支路流道的长度，减少流体滞留区域。外部加强筋的布置并非单纯装饰作用，而是对应内部流道的交汇位置做结构补强，避免流体压力波动时基体在应力集中位置出现开裂，加强筋的圆角过渡处理也能减少注塑或机加工过程中的应力残留，提升部件的长期使用寿命。外露的密封配合面都做了粗糙度控制，适配O型圈或者平垫密封的安装要求，不需要额外涂覆密封胶即可实现可靠密封，方便后期维护拆解。

外形尺寸与安装边界方面，该部件整体为近似圆柱的回转类基体，最大外轮廓直径控制在常规管路接头的安装间距范围内，相邻接口的中心距满足标准管接头的扳手操作空间要求，安装后不会出现相邻管路接头干涉的问题。底部安装凸台的高度适配常见设备面板的厚度，固定后基体与安装面之间预留有微小间隙，避免安装面不平时强行锁紧导致基体变形。所有接口的螺纹规格或者快插接口尺寸都遵循通用管路标准，可以直接和市面上常规的气动、液压管路配件匹配，不需要定制专用接头，降低设备的整体配件成本。

从结构设计的细节来看，该部件的壁厚设计做了均匀化处理，不同位置的壁厚差控制在合理范围内，不管是采用工程塑料注塑加工还是铝合金机加工，都能避免加工过程中出现缩孔、变形等问题。接口端部做了倒角导向处理，管路插入或者螺纹旋入时可以快速对位，不会刮伤密封件。外部的标识区域可以直接标注各接口对应的通路编号，方便设备组装和后期维护时快速识别管路走向，减少接错管路的概率。这类集成式转接座相比传统的多个接头拼接方案，能够减少30%以上的管路连接点，同时缩小管路排布占用的空间，让设备内部的管路布局更加紧凑整洁，也降低了后期运维过程中泄漏点排查的工作量。
