法兰安装式双向限位气动控制阀结构

这款双向限位气阀主要面向中小流量气路控制系统的通断切换需求，常见应用场景覆盖自动化生产线的气动执行机构末端限位控制、小型气动工装的气路通断保护、实验台气路分配单元的支路截止控制，也可适配低压流体输送场景下的小通径管路切换，在轻工包装、电子组装、小型非标设备的气路搭建中使用率较高。从实际使用逻辑来看，该阀的核心作用是在气路压力达到设定阈值，或是外部触发机构接触到阀顶调节端时，快速切断或导通对应气路，避免执行机构超行程运行，或是在工位到位后锁定气路压力，防止气缸移位带来的加工偏差。

产品的功能特性围绕安装便捷性与动作可靠性做了针对性设计，顶部的六角调节结构可在安装完成后通过扳手微调触发压力阈值，调节范围覆盖常规0.1-0.8MPa的工厂常用气动压力区间，调节后通过顶部的锁紧螺母固定参数，避免设备运行过程中振动导致阈值偏移。法兰盘上的两个安装孔为对称分布设计，可适配M6规格的内六角螺栓直接固定在安装面板或设备立板上，安装时无需额外加装转接支架，能有效减少安装空间占用。阀体下部的圆柱形主体为气路容腔结构，侧面开设的横向孔为气路接口，可直接对接外径6mm的气动快插接头，无需加工额外的转接螺纹，装配效率更高。

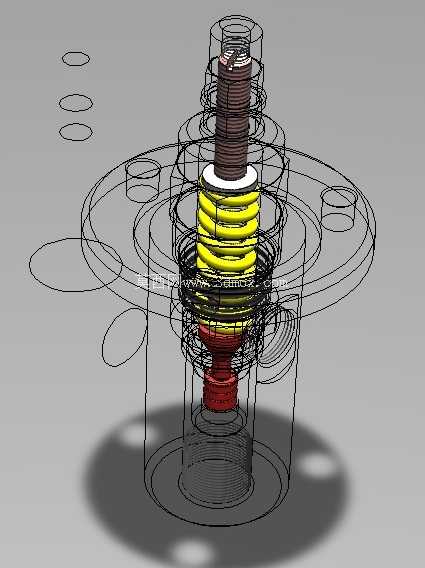

从设计思路层面拆解，这款阀的结构做了多层密封冗余设计，顶部调节螺杆与阀体之间采用多层复合密封结构，最上层为丁腈橡胶密封圈隔绝外部粉尘，中间层为聚四氟乙烯导向环减少调节时的摩擦阻力，最下层为金属密封垫承受气路内部的压力冲击，避免长期往复调节后出现密封泄漏问题。法兰盘与下部阀体为一体化加工结构，不存在拼接缝隙带来的外泄漏风险，法兰盘与安装面接触的一侧设计有0.5mm深度的环形密封槽，可嵌入O型圈实现安装面的静密封，即使安装面存在轻微平面度误差也能保证密封效果。内部的阀芯采用锥面密封结构，相比平面密封的结构，锥面配合的对中精度更高，开关动作时的响应速度更快，且长期使用后密封面的磨损更均匀，使用寿命更长。

关于外形尺寸与安装边界，这款阀的整体安装高度从法兰安装面到顶部调节端最高点为42mm，法兰盘的最大外径为58mm，下部阀体的圆柱外径为32mm，两个安装孔的中心距为46mm，安装时需要在固定面板上预留直径33mm的穿过孔，保证下部阀体可以顺利穿过面板，侧面气路接口的中心距离法兰安装面的高度为18mm，接插快插接头后需要预留至少20mm的横向空间用于气管排布，避免气管弯折导致气路不通。顶部调节端的六角对边尺寸为14mm，调节时需要预留至少10mm的上部空间用于扳手操作，若安装位置上部空间受限，也可在安装前提前预设好压力阈值，锁紧螺母后再完成整体装配。气路流通的通径设计为4mm，在0.5MPa工作压力下的额定流量为120L/min，可满足单杆直径20mm以内的气缸驱动需求，若用于更大流量的气路场景则需要并联多阀或是选用大通径规格的同类产品。

实际选型适配时需要注意，这款阀的工作介质为经过过滤的干燥压缩空气，若气路中含有过多水分或是杂质，会加速内部密封件的磨损，甚至导致阀芯卡滞无法正常动作，因此建议在阀的进气端前置40μm精度的空气过滤器，过滤杂质与冷凝水。安装时要保证法兰安装面与阀的轴线垂直，若安装面倾斜角度超过2度，会导致内部阀芯的运动卡滞，影响开关动作的可靠性。日常维护时不需要整体拆解阀体，仅需要每半年在顶部调节螺杆处滴入少量气动专用润滑油，即可保证调节结构的动作顺畅，避免长期使用后出现调节卡涩的问题。
