欧标EPAL木质物流托盘三维设计

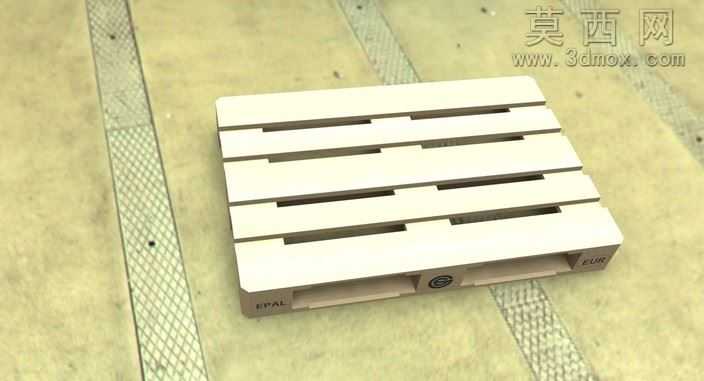

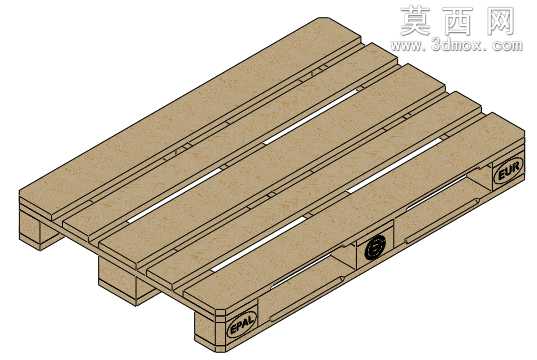

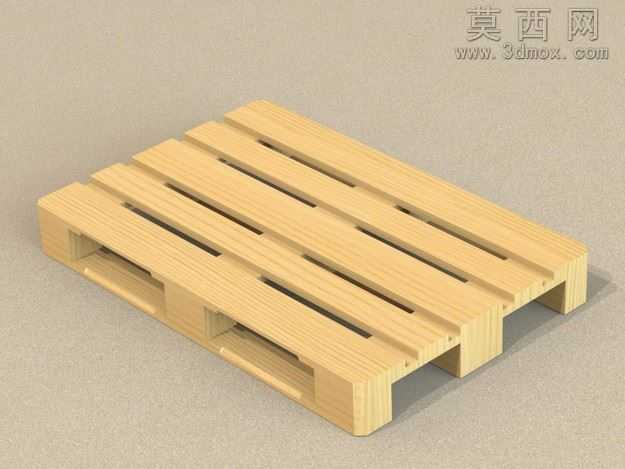

本作品为符合UIC-435-2标准、集成DIN15146-2规范的800×1200规格欧元托盘三维建模成果，建模过程严格遵循欧标托盘的真实生产尺寸逻辑，整体外形尺寸控制为800mm×1200mm×144mm，额定承载设定为1500公斤，完全匹配工业物流场景的实际使用参数。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先分别完成面板铺板、纵梁墩块、底部承托板等独立零部件的参数化绘制：顶部铺板按照欧标托盘的间隙规范设置板条间距，每块铺板的边缘做微小倒角处理还原真实木构件的加工特征，避免尖锐直角的失真问题；中间支撑墩块严格按照EPAL认证托盘的排布位置定位，在墩块与铺板、底托板的贴合位置添加装配约束，还原实际木托盘的钉接装配逻辑，同时在对应墩块侧面制作EPAL标识、EUR标识以及检验标识的浮雕特征，精准还原欧标托盘的外观识别要素。材质渲染阶段，针对木质构件采用纹理映射方式，将真实松木的纹理、色泽、细微木结特征赋予所有木质零件，调整材质的粗糙度、漫反射参数，还原实木栈板的哑光质朴质感，标识区域单独设置深色印刷材质，与木质基底形成清晰的视觉区分。结构设计上完全复刻欧标托盘的四面进叉结构，三个纵向支撑梁之间预留标准宽度的叉车间隙，可满足叉车、手动液压搬运车从四个方向进叉作业的需求，铺板的厚度、墩块的高度、底托板的排布均经过参数校核，确保模型的结构比例与真实产品完全一致，无结构错位、比例失调问题。建模过程中对所有零部件做了干涉检查，排除了板件之间的重叠、错位问题，同时保留了合理的装配间隙，让模型既具备精准的尺寸参考价值，也能直观展现欧标托盘的结构特点，可用于物流仓储方案演示、载具受力仿真分析、物流场景可视化搭建等用途，模型同时输出STEP、IGES、STL等通用格式，可适配多款三维软件的导入使用需求，无需额外调整即可直接用于后续的工程分析或场景渲染工作。
