PN16DIN14303型B压力耦合消防软管接头

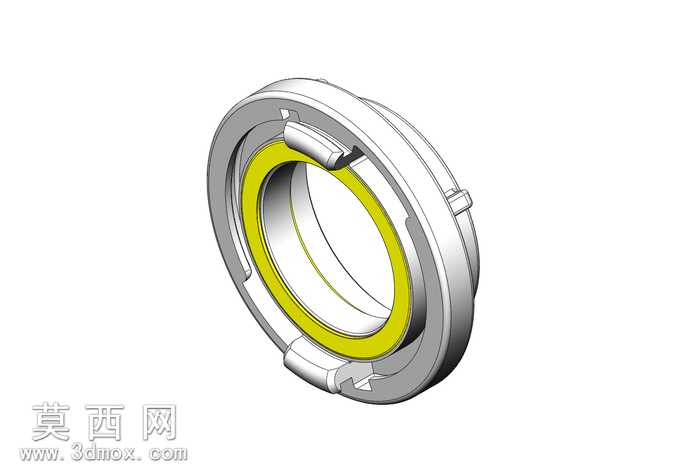

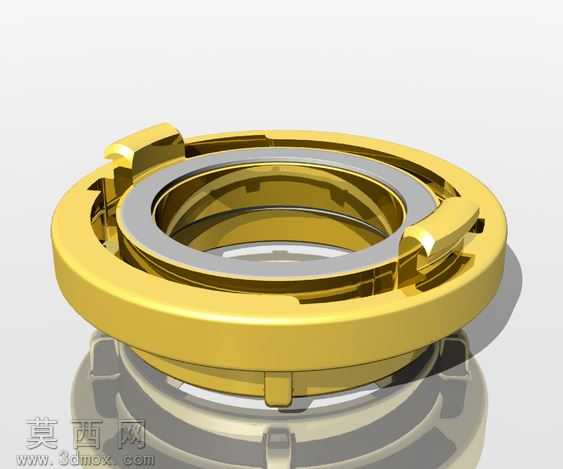

本模型为适配消防软管连接的B型压力耦合接头，严格遵循PN16DIN14303标准参数开展三维建模工作，建模过程中优先保证各结构尺寸的标准符合性，确保接头的公称压力、连接通径、配合公差完全匹配标准要求。建模阶段采用参数化草图驱动特征生成的方式，首先绘制接头主体的环形截面轮廓，通过旋转特征生成金属基体的基础结构，再依次绘制卡接爪、定位凸台、密封槽的局部草图，通过拉伸、切除、阵列等特征完成整体结构搭建，过程中对所有圆角过渡、倒角尺寸做了统一规范，避免出现尖锐棱角，匹配实际五金零件的加工工艺要求。材质与渲染层面，金属基体部分赋予哑光铸钢材质，调整材质的粗糙度、金属度参数还原五金铸件的真实质感，内置的密封环部分赋予耐油橡胶材质，通过调整漫反射颜色为醒目的明黄色、添加轻微的凹凸纹理模拟橡胶密封件的表面质感，渲染时采用柔和的工作室光照环境，多角度呈现接头的内外结构细节，清晰展示卡接结构与密封结构的位置关系。结构设计上，该接头采用卡扣式快接结构，外圈均匀分布的三个卡接爪可与对应规格的接头实现快速卡合锁紧，内置的环形密封槽用于安装橡胶密封圈，在PN16的额定工作压力下可实现可靠的管路密封，避免流体渗漏，接头外侧的定位凸台可保证连接时的对位准确性，防止安装错位影响密封效果，整体环形结构的壁厚经过合理设计，在满足承压强度要求的前提下控制整体重量，适配消防软管的安装使用场景。设计思路围绕消防管路快速连接的实际需求展开，优先保证连接可靠性与操作便捷性，所有结构细节均参考实际工业产品的成熟设计，模型的各部分结构可直接用于装配验证、结构展示或教学演示，完整还原了压力耦合接头的工作原理与结构特征。
