电源变压器用钣金安装固定支架结构

项目分类:变压器 发布时间:2024-12-23 ID:865271
  • 电源变压器用钣金安装固定支架结构
  • 电源变压器用钣金安装固定支架结构
  • 电源变压器用钣金安装固定支架结构

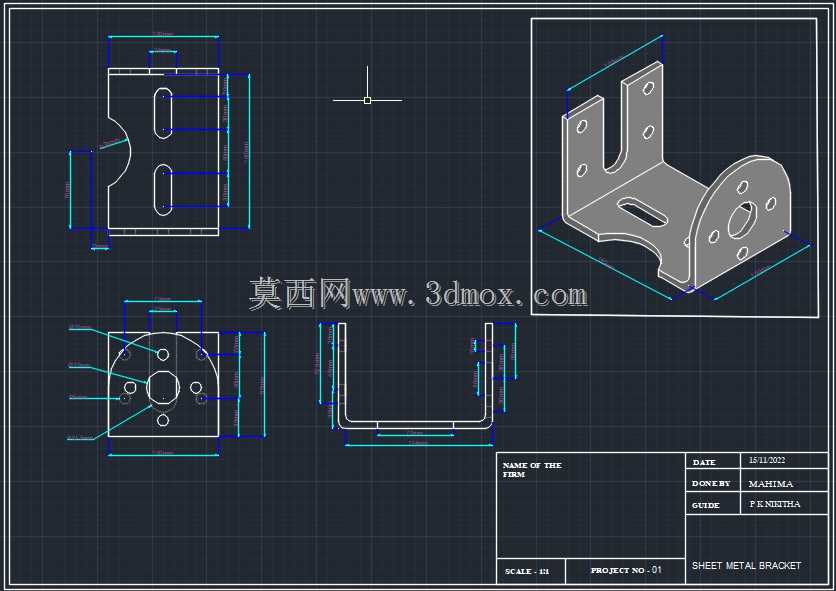

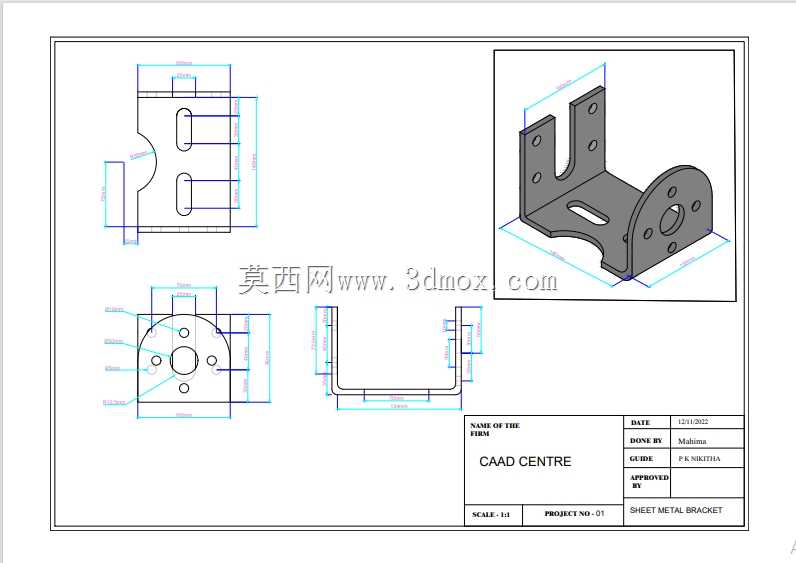

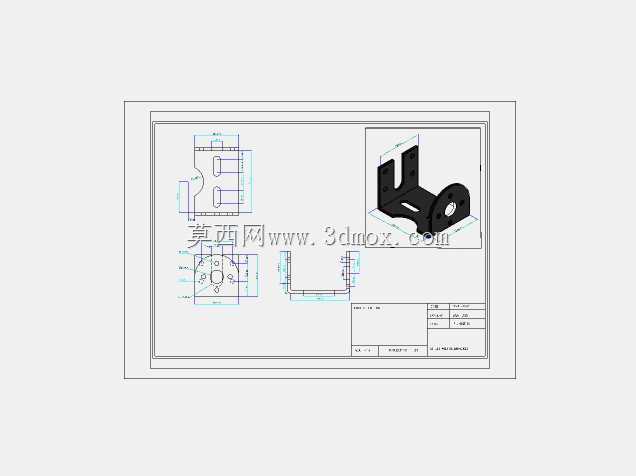

  这款钣金支架是电源变压器装配环节中常用的安装固定构件,在低压配电、小型工控电源、民用电子设备的电源模块装配场景中承担核心的连接支撑作用,实际使用时需要同时满足变压器本体的承重固定、与设备壳体的位置校准、接线端的空间避让三类核心需求,避免变压器运行过程中因振动产生位移、接线端子受力松脱等常见装配问题。从结构设计逻辑来看,支架采用一体化钣金折弯成型工艺,没有额外的焊接拼接结构,整体分为两个功能区域:一侧是U型卡槽结构,卡槽内侧的两个立面开有对称的长圆形安装孔,这类孔位设计可以适配一定范围内的安装尺寸公差,装配时不需要极高的孔位对位精度,就能完成变压器本体与支架的锁紧固定,长圆孔的长度方向预留了3mm左右的调节余量,能够抵消钣金折弯过程中产生的角度回弹误差,也能适配不同批次变压器安装脚的尺寸偏差。

  另一侧是带法兰边的安装面,法兰盘上均匀分布了多个大小不一的圆孔,其中中心大孔用于避让变压器的接线端子或者铁芯引出端,周围的小孔用于将整个支架组件固定在设备的安装基板或者机箱内壁上,法兰面与U型卡槽的折弯角度为90度,折弯处做了R角过渡处理,避免应力集中导致钣金件在承重或者受振动时出现折弯处开裂的问题。从安装边界尺寸来看,U型卡槽的内槽宽度匹配常用小型电源变压器的安装脚间距,槽深刚好可以卡住变压器的安装基座,不会出现变压器装入后前后窜动的情况;法兰安装面的外轮廓尺寸控制在合理范围内,不会占用过多机箱内部的安装空间,法兰上的安装孔位分布符合通用电子设备的安装孔距规范,可以直接替换同类型的老旧支架,不需要重新在设备基板上打孔。

  设计过程中充分考虑了钣金加工的工艺性,所有的折弯边都预留了合适的折弯余量,孔位距离折弯边的距离大于钣金材料厚度的1.5倍,避免冲孔或者折弯时出现材料撕裂、孔位变形的问题;支架表面没有多余的凸起结构,所有的边角都做了钝边处理,避免装配时划伤操作人员的手部或者损坏变压器的绝缘层。实际应用中,这类支架除了固定电源变压器之外,也可以适配同安装尺寸的小型电感、滤波模块等电子元器件,只需要根据被固定件的重量选择对应厚度的钣金材料即可,常规1.5mm厚度的冷轧钢板材质的支架,就可以满足重量在2kg以内的电源变压器的固定需求,表面做喷塑或者镀锌处理之后,还可以提升防锈能力,适配潮湿或者有轻度腐蚀的工业设备使用场景。

  支架上的长圆孔除了安装调节作用之外,还可以在变压器运行发热时提供一定的热膨胀位移空间,避免因为热胀冷缩产生的内应力导致支架变形或者安装螺丝断裂;法兰面上的小孔分布在不同的圆周位置,装配时可以根据设备内部的走线方向选择对应的孔位锁紧,灵活调整变压器的接线朝向,减少走线弯折,提升接线的可靠性。从三维建模的角度来看,这类钣金件的建模需要重点关注折弯系数的设置,不同厚度的钣金材料对应不同的K因子,才能保证展开后的下料尺寸准确,加工出来的成品孔位对位精准;同时建模时需要避让开变压器的高压接线端,保证支架与带电部位之间有足够的安全绝缘距离,避免出现电气安全隐患。
