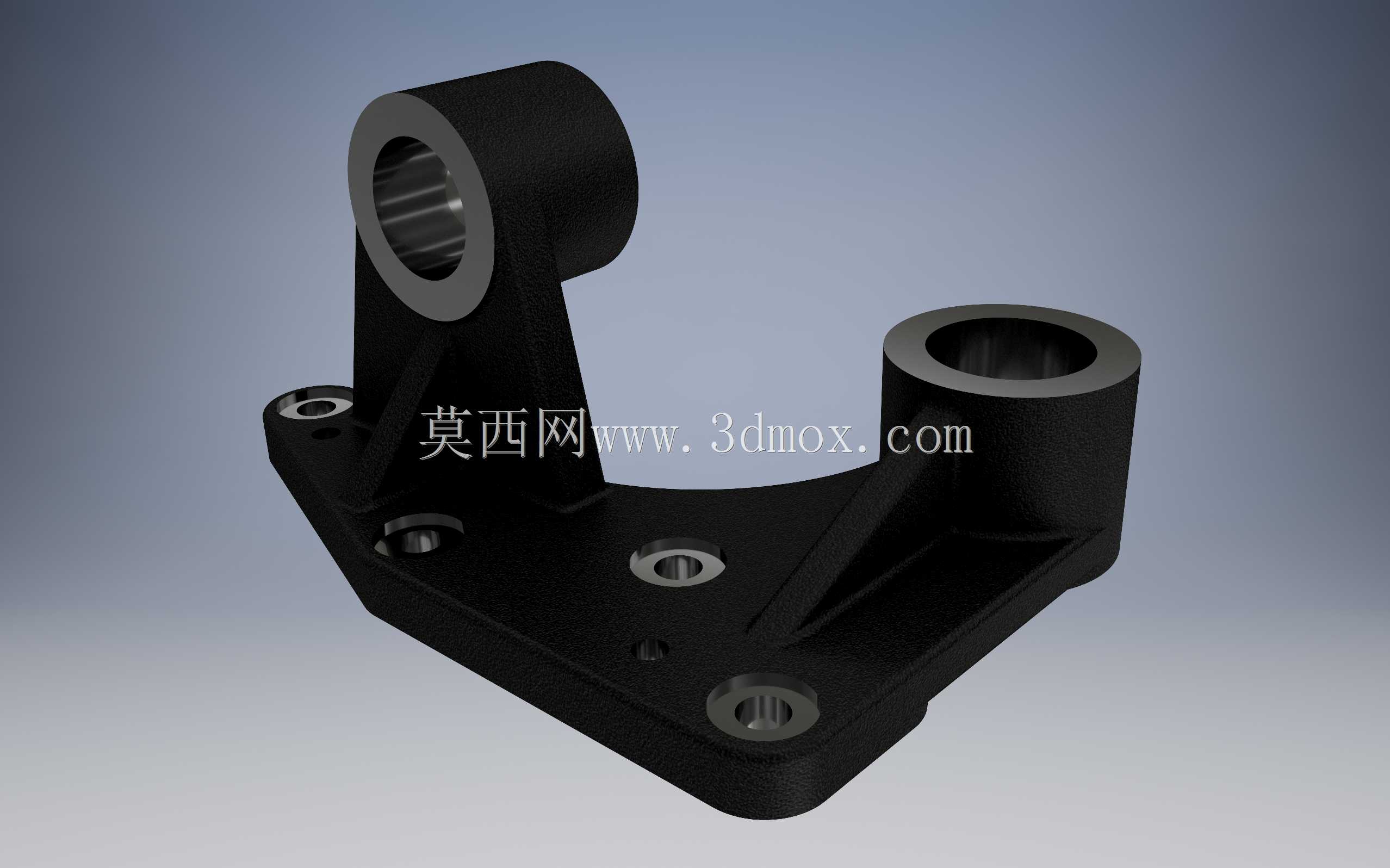

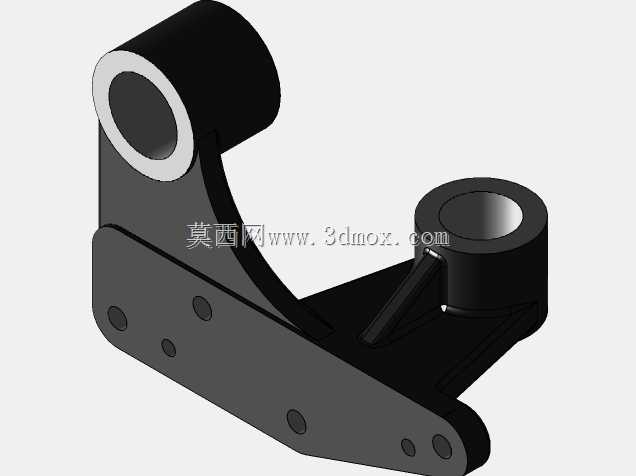

双筒铰接式安装支撑座结构设计

　　该支撑座属于设备连接承载类通用机械零部件，常见于自动化生产线的动力传输工位、小型工装夹具的铰接点位、轻工设备的摆臂连接部位，主要承担两个旋转副的定位承载，同时为整套铰接机构提供稳定的安装基准，避免传动过程中出现偏载、晃动导致的传动精度下降问题。从结构功能来看，两个带内孔的筒状结构分别对应两个独立的旋转铰接点位，较高的立筒可适配更长的铰接销轴，承担主要的径向载荷与倾覆力矩，较矮的侧筒可作为辅助铰接点位，用于连接限位摆杆或者辅助传动连杆，两个筒体内孔的同轴度、平行度公差直接决定了铰接机构的运行顺畅度，设计时需要根据配套销轴的配合等级选择H7或者H8的公差带，避免出现卡滞或者间隙过大的窜动问题。

　　底座部分采用带圆角的三角形布局，三个安装沉孔呈三角分布，相比四点安装的结构，三角布局对安装面的平面度公差要求更低，不会因为安装面的轻微不平导致底座安装后出现内应力，长时间运行出现底座变形的问题；沉孔设计可将内六角安装螺栓完全埋入底座内部，不会出现螺栓头突出底座表面干涉周边零部件的问题，同时沉孔的深度经过匹配计算，可保证螺栓拧紧后有足够的螺纹啮合长度，满足振动工况下的防松要求。

　　两个筒体与底座之间设置了三角形加强筋，筋板的厚度根据承载载荷计算取值，既可以避免筒体受侧向力时出现根部断裂的问题，也不会因为筋板过厚导致铸造过程中出现缩孔、缩松的铸造缺陷，筋板与筒体、底座的连接处均设置了铸造圆角，可有效降低应力集中系数，提升零件的抗疲劳性能，适配反复变载荷的铰接工况。设计过程中首先确定两个铰接孔的中心距参数，该参数直接匹配对应机构的运动行程，需要根据配套机构的摆角范围核算，避免摆臂运动过程中出现干涉；其次确定底座的安装孔位尺寸，需要匹配设备安装面的预留螺孔位置，保证安装时不需要额外扩孔或者改制安装面；筒体的内孔长度根据销轴的受力剪切面计算，保证销轴的剪切应力在材料许用范围内，筒体的外径根据内孔直径与壁厚要求确定，壁厚取值兼顾铸造工艺性与承载强度，避免壁厚过薄导致浇铸不足，壁厚过厚增加零件整体重量。

　　安装边界方面，底座的底面为全加工基准面，平面度公差控制在0.05mm以内，保证安装后与设备台面完全贴合，不会出现局部悬空的问题；两个筒体的端面均需要加工，保证与配套摆臂的侧面间隙均匀，避免摆臂转动时出现端面摩擦；零件整体的外形轮廓无突出的尖锐棱角，所有非加工边均设置了工艺倒角，既可以避免安装过程中划伤操作人员，也可以去除铸造飞边，提升零件外观质量。在实际选型应用时，需要根据铰接点位的最大径向载荷、最大倾覆力矩核算该支撑座的承载能力，若载荷超出该结构的承载范围，可通过加大筒体壁厚、增加筋板厚度、扩大安装螺栓规格的方式调整结构参数，适配不同的载荷工况；对于有耐腐蚀要求的应用场景，可在零件加工完成后增加表面氧化、喷塑处理，提升零件的环境适应能力，对于高耐磨要求的铰接点位，可在筒体内孔镶嵌铜套或者自润滑轴承，降低铰接转动时的磨损量，延长零件的整体使用寿命。
