铝型材框架式置物支撑结构设计

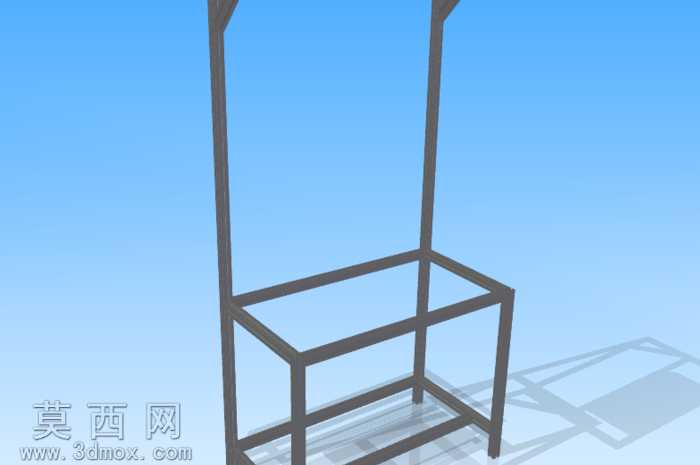

本作品为铝型材拼接而成的框架式支撑置物结构，整体采用等截面工业铝型材作为核心搭建构件，依托铝型材标准化的截面特性完成模块化组装设计。建模阶段依托三维参数化设计逻辑，先完成单根铝型材的截面草图绘制，通过拉伸特征生成定尺的型材基体，再依据框架的空间布局尺寸，依次完成底部承托层、中部围合框架、上部竖向支撑立柱的构件排布，所有型材的拼接位置均对齐端面基准，保证构件间的贴合精度，避免出现错位或间隙过大的装配问题。渲染阶段采用哑光金属材质模拟铝型材的表面质感，调整材质的粗糙度参数还原工业铝型材阳极氧化后的细腻磨砂效果，场景搭配淡蓝色渐变背景与柔和的环境光，通过光影投射清晰呈现框架的空间层次与结构轮廓，地面添加半透明的软阴影强化模型的立体感，让整体结构的比例关系与连接形式直观展现。结构设计上采用分层式布局，底部设置双层横向围合框架作为置物承托基础，既可以放置物品也能提升底部结构的抗扭刚度，四根竖向立柱从底部框架四角向上延伸，形成上部的开放式支撑空间，可根据使用需求加装台面、挡板或其他功能附件，所有型材的连接节点均采用直角对接形式，符合工业铝型材的常规组装工艺，无需复杂的切削加工即可完成现场装配，兼顾结构稳定性与组装便捷性。设计思路围绕工业铝型材的轻量化、模块化特性展开，摒弃多余的装饰性构件，完全以功能需求为核心确定型材的排布与尺寸，整体框架线条简洁规整，既可以作为生产车间的物料置物架、设备旁的工具放置架，也可作为小型工作台的支撑基体，适配多种工业场景的使用需求，建模过程中严格控制各构件的尺寸公差，保证虚拟模型与实际铝型材组装的成品具备一致的装配可行性，为后续的实际加工组装提供精准的三维参照。
