外啮合齿轮泵爆炸视图结构设计

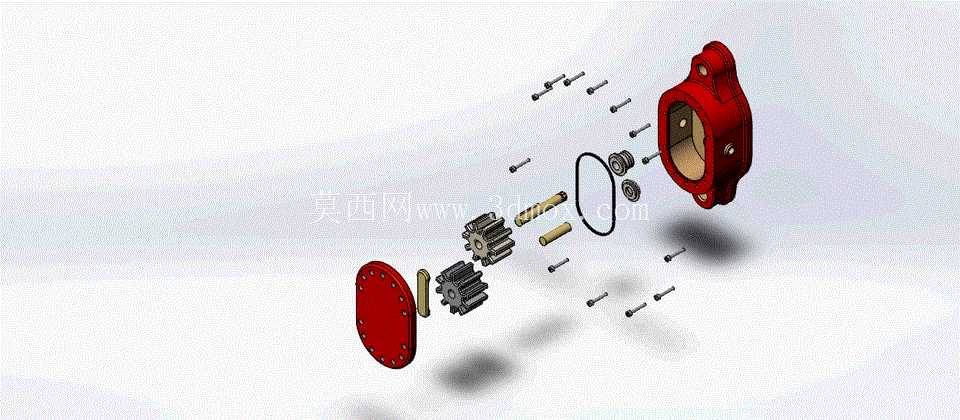

从拆解后的爆炸视图能清晰看到这款外啮合齿轮泵的完整组成逻辑，这类泵在液压系统里属于核心动力转换元件，常见于机床液压站、工程机械供油回路、小型润滑系统中，依靠密闭容腔的容积变化完成吸压油动作，相比叶片泵、柱塞泵，它对油液清洁度敏感度更低，结构冗余度高，在中低压工况下的运行稳定性表现突出。

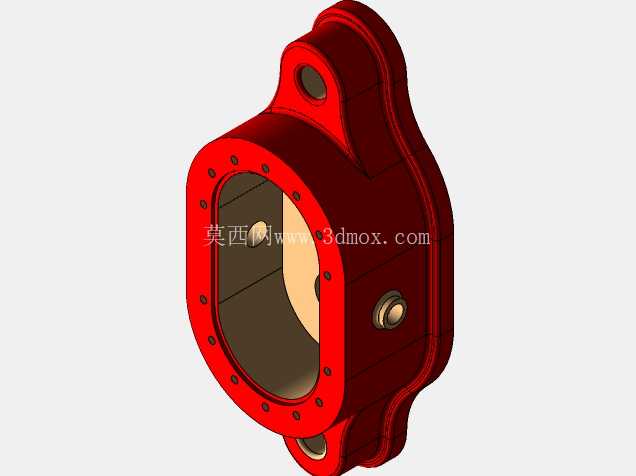

先看安装边界相关的设计，泵体采用一体式铸造壳体，进油口与出油口分别布置在壳体侧部与端面，安装法兰的孔位公差控制在±0.1mm范围内，可直接匹配标准液压站的安装面板，不需要额外做转接工装；壳体的内腔轮廓完全贴合齿轮副的啮合轨迹，卸荷槽开在齿轮啮合区的两侧端面上，能有效解决齿轮困油带来的振动与噪声问题，这部分的建模精度直接影响泵的容积效率，建模时需要严格保证卸荷槽的位置与齿轮啮合点的相对尺寸，偏移量超过0.2mm就会出现困油无法完全卸除的问题。

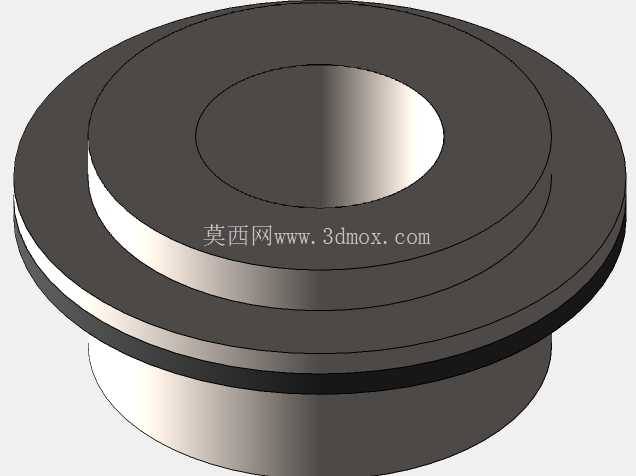

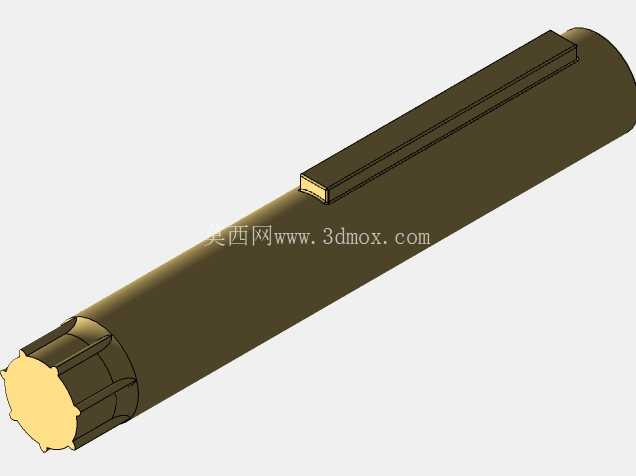

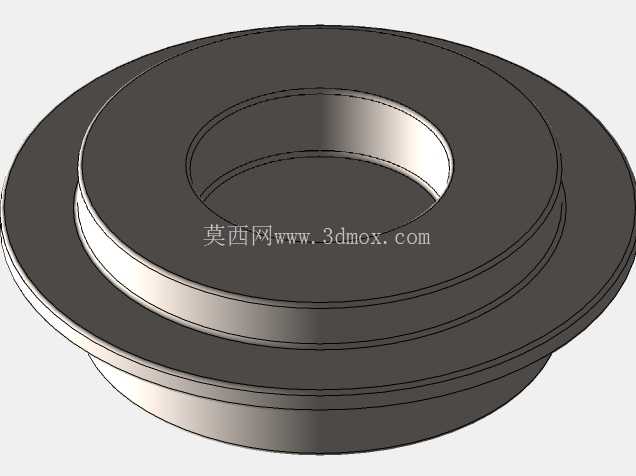

再看核心传动部件，两个参数完全一致的渐开线直齿圆柱齿轮是动力传递与油液输送的核心，主动齿轮通过伸出端的平键连接外部动力源，从动齿轮依靠齿轮啮合带动旋转，齿轮的齿顶圆与壳体内腔的径向间隙控制在0.03-0.05mm之间，间隙过大会导致内泄漏增加、容积效率下降，间隙过小则会出现齿顶与壳体的刮擦，运行时会产生异常磨损。齿轮两端的支撑采用滑动轴承结构，轴承孔直接加工在泵盖与泵体的对应位置，省去了额外的轴承座零件，既压缩了整体轴向尺寸，也保证了齿轮轴的同轴度要求。

密封结构的设计直接决定泵的运行可靠性，端盖与泵体之间采用O型密封圈进行静密封，密封圈的安装槽开在泵体端面，槽深与槽宽的尺寸匹配密封圈的线径，压缩量控制在15%-20%区间，既能保证密封效果，也不会因为压缩量过大导致密封圈过早老化失效。齿轮轴伸出端的密封采用骨架油封，油封的安装孔与轴的配合公差选h8，能有效防止油液从轴伸处泄漏，同时阻挡外部杂质进入泵腔内部。

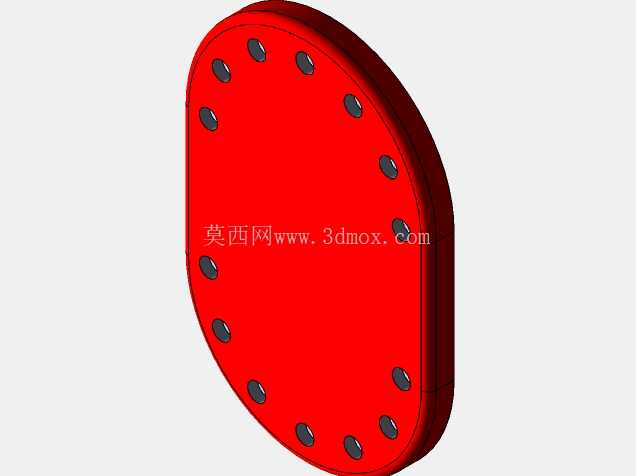

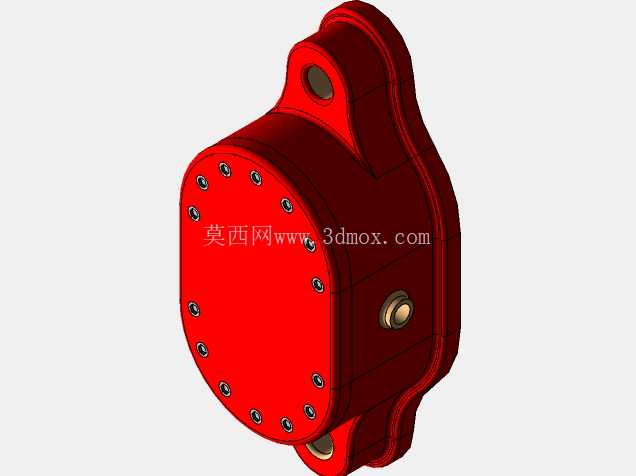

紧固件采用内六角圆柱头螺钉，沿端盖圆周均匀布置，螺钉的预紧力需要按照对角线顺序逐步拧紧，避免端盖受力不均导致的端面间隙不一致，端盖与齿轮端面的轴向间隙控制在0.02-0.04mm，这部分间隙是泵内泄漏的主要通道之一，间隙过大会导致输出压力不足，间隙过小则会出现齿轮端面与端盖的摩擦，降低传动效率。

从功能特性来看，这款齿轮泵的额定工作压力为2.5MPa，额定转速1450r/min，适合输送粘度在10-500cSt范围内的矿物油，在润滑系统中可作为供油泵使用，在小型液压回路中可作为动力源使用，整体结构没有复杂的异形零件，所有零件都具备良好的加工工艺性，壳体采用压铸工艺即可成型，齿轮采用滚齿加工后做齿面淬火处理，端盖采用铸铁件铣削加工，整体制造成本较低，维护时只需要拆解端盖即可更换内部磨损的齿轮、密封圈等易损件，后期维护成本低。

建模过程中需要重点关注各零件的装配干涉问题，爆炸视图的零件排布按照实际装配顺序展开，从端盖、密封件、齿轮副、紧固件到泵体依次排布，能清晰展示每个零件的装配位置与配合关系，在做装配约束时，需要先固定泵体作为基准件，再依次装入齿轮轴、从动齿轮、密封圈、端盖，最后装入紧固件，每装入一个零件都需要检查配合间隙是否符合设计要求，避免出现过约束或者间隙超标的问题。对于需要做运动仿真的场景，要给齿轮副添加正确的齿轮啮合约束，给轴与轴承孔添加旋转副约束，可模拟泵在实际运行时的齿轮转动状态，验证齿轮啮合过程中是否存在干涉，同时可结合流体仿真模块，模拟泵腔内部的油液流动状态，验证卸荷槽的设计是否合理，优化内部流道结构，进一步降低流动阻力，提升泵的工作效率。
