阿基米德立体截断十二面体几何结构

项目分类:通用机械零部件 发布时间:2024-12-23 ID:865514
  • 阿基米德立体截断十二面体几何结构
  • 阿基米德立体截断十二面体几何结构
  • 阿基米德立体截断十二面体几何结构
  • 阿基米德立体截断十二面体几何结构
  • 阿基米德立体截断十二面体几何结构
  • 阿基米德立体截断十二面体几何结构

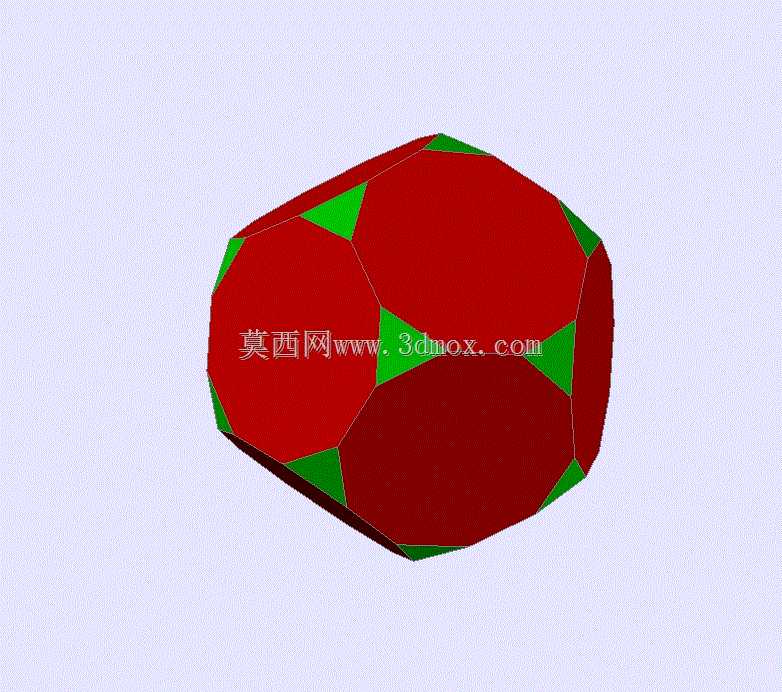

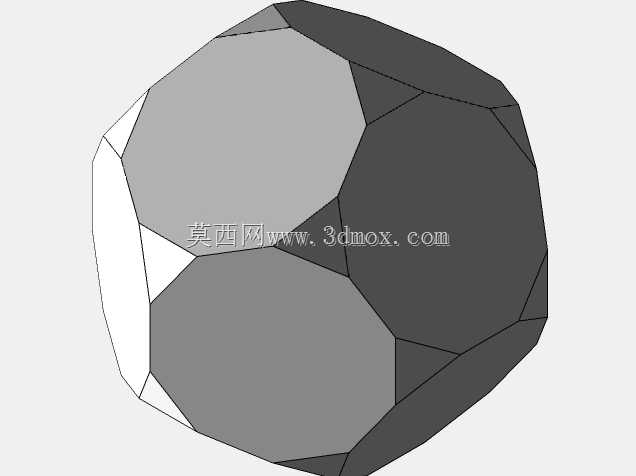

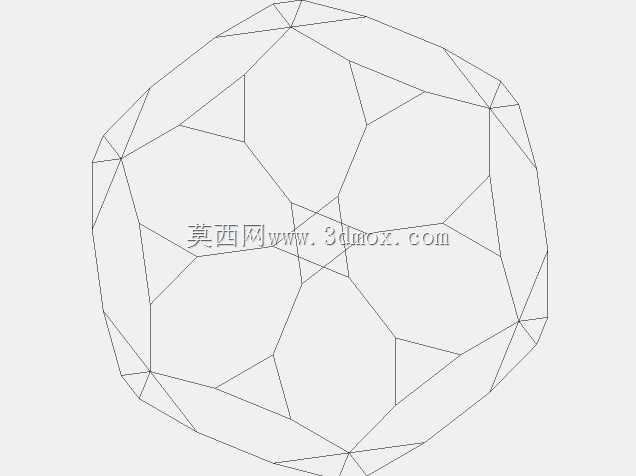

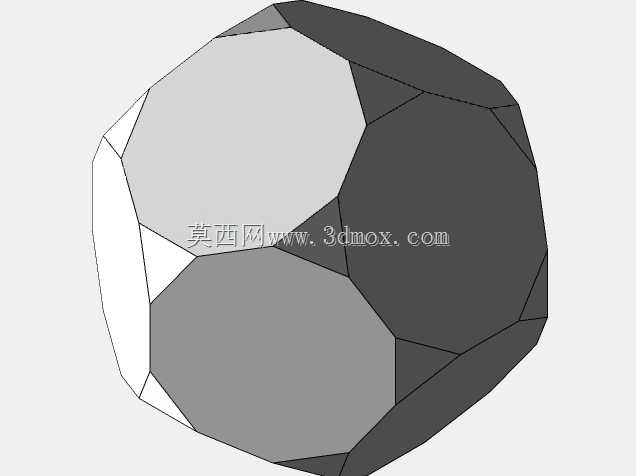

  在机械结构的几何验证、教学演示教具开发以及工业造型的曲面参考设计场景中,这类均匀凸多面体结构有着非常实际的应用价值。不同于常规的正多面体,截断十二面体作为阿基米德立体的典型代表,其面组由正五边形与正三角形共同构成,所有棱长保持一致,相邻面的二面角数值固定,这种几何特性让它在做等体积下的结构受力模拟、多孔材料的胞元结构设计时,能够提供非常规整的力学传递路径。做这类几何结构的三维建模时,首先要明确其拓扑关系:原始正十二面体的每个顶点被平面截断后,原有的正五边形面会保留为尺寸缩小的正五边形,每个截断顶点的位置会生成一个正三角形面,建模过程中需要严格控制截平面到原多面体质心的距离,保证截断后生成的三角形边长与剩余五边形的边长完全相等,避免出现棱长偏差导致的面拼接错位。

  从实际应用的角度看,这类均匀多面体常被用作颗粒材料仿真的基础单元,比如在做磨料混合、物料填充的离散元仿真时,规则的多面体颗粒比球形颗粒更贴近实际工业物料的棱角特性,仿真得到的堆积密度、内摩擦角参数误差能控制在更小范围内;在工业设计领域,这类结构也常被用作灯具外壳、装饰性结构件的造型参考,其对称的几何特性能让结构在任意摆放角度都保持均匀的视觉效果,同时多面拼接的结构也方便做模块化的组装设计,比如拆分后的每个五边形、三角形面可以单独开模做注塑件,最后通过卡扣拼接成完整的壳体,不需要额外做复杂的曲面分型。在建模的尺寸控制上,这类结构没有固定的安装边界限制,完全根据应用场景调整整体外接球直径:如果是做教学演示用的3D打印教具,通常将外接球直径控制在100mm到150mm之间,这个尺寸下打印的模型棱角清晰,手持观察时也不会因为尺寸过小丢失细节;如果是做工业设备内部的填充结构胞元,会根据填充空间的大小将单胞棱长控制在5mm到20mm之间,保证胞元阵列后整体结构的孔隙率符合设计要求,同时相邻胞元拼接时不会出现面干涉。

  建模过程中需要注意的细节是,所有相邻面的拼接处要做微小的圆角过渡,尤其是用于3D打印或者注塑加工的场景,尖锐的棱边不仅容易在加工时出现应力集中导致开裂,也会在后续的表面处理工序中增加打磨的工作量;如果是用于仿真分析的几何模型,则要保证所有面的拓扑关系完整,不能出现自由边、重叠面,否则在划分网格时会出现网格畸变,影响最终的仿真计算精度。另外这类均匀多面体的对称特性也让它在做结构的动平衡校验时更有优势,因为其质心与几何中心完全重合,绕任意过质心的轴转动时的转动惯量差值极小,在做一些需要均匀转动的装饰结构、混合设备的搅拌元件造型参考时,能减少动平衡校正的工作量。

  很多刚接触几何建模的工程师容易在截断操作时出现截平面位置偏差,要么截得太深导致五边形面变成了不规则的多边形,要么截得太浅导致三角形面的边长与五边形边长不相等,实际操作时可以先通过几何计算确定截平面的位置参数:以棱长为a的正十二面体为基础,截平面到对应顶点的距离需要满足截断后新生成的边长度等于a,通过空间坐标计算确定每个截平面的法向与偏移距离后,再做实体的切除操作,就能一次性得到符合几何定义的截断十二面体结构,不需要反复调整参数。在做结构装配验证时,这类多面体如果作为模块化拼接单元,需要在每个面的中心位置设计统一的安装接口,因为所有面的形心到整体质心的距离是固定的,接口尺寸统一后可以实现任意面之间的拼接,组合成不同尺寸的大尺寸填充结构,适配不同的设备内部空腔填充需求,比如在做缓冲吸能结构设计时,阵列后的多面体胞元在受到冲击载荷时,能通过每个面的均匀变形吸收能量,比常规的蜂窝结构拥有更多方向的吸能特性,不会因为冲击角度的变化出现吸能效率骤降的问题。
