机床精密传动用燕尾导向滑块结构

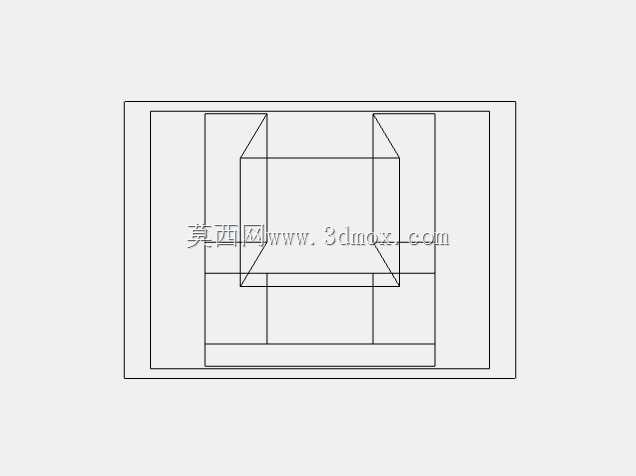

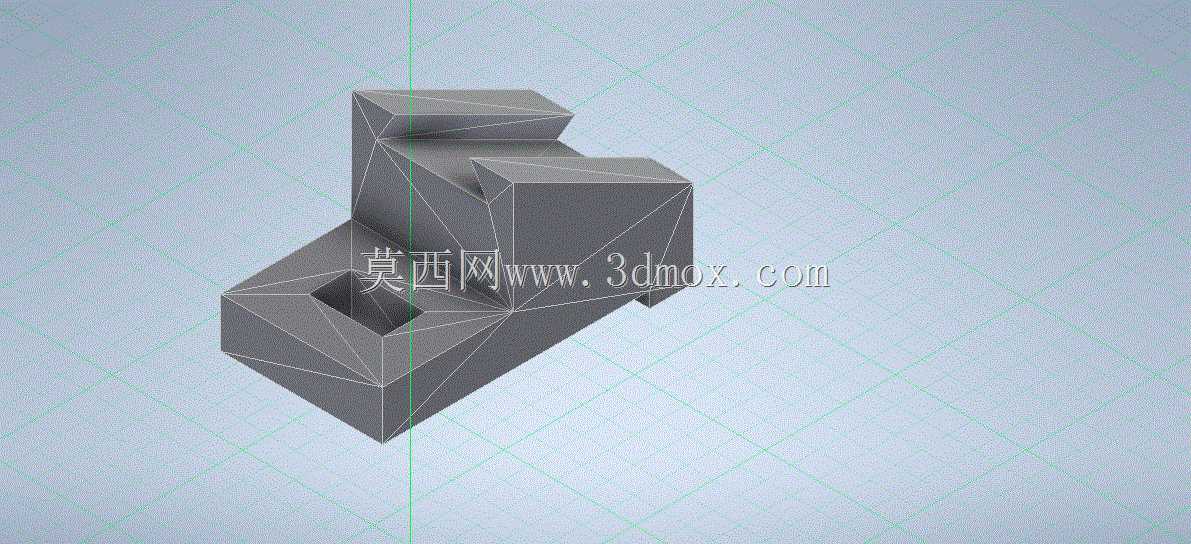

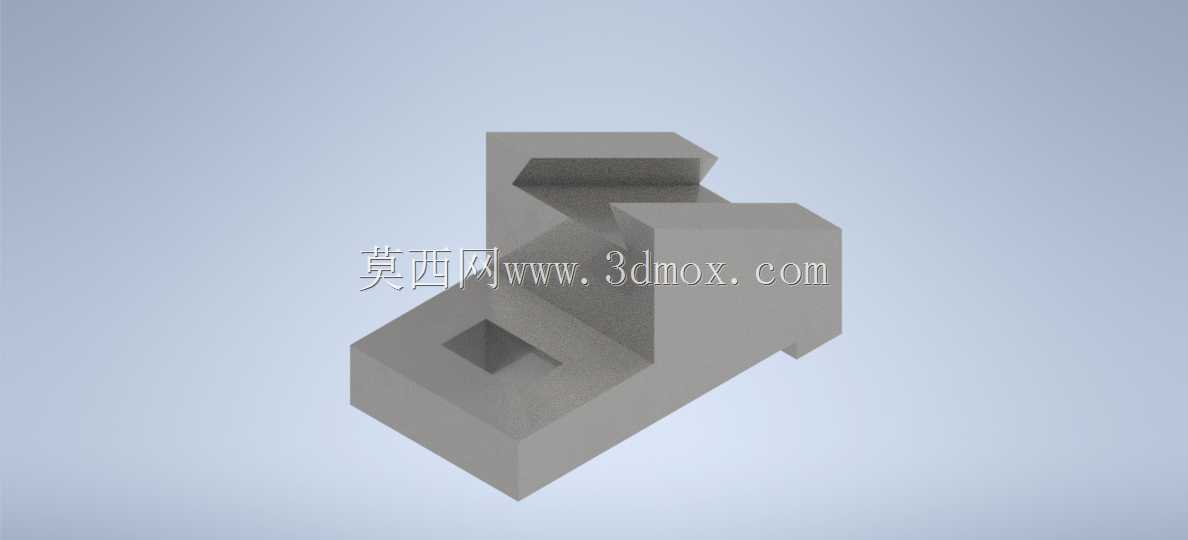

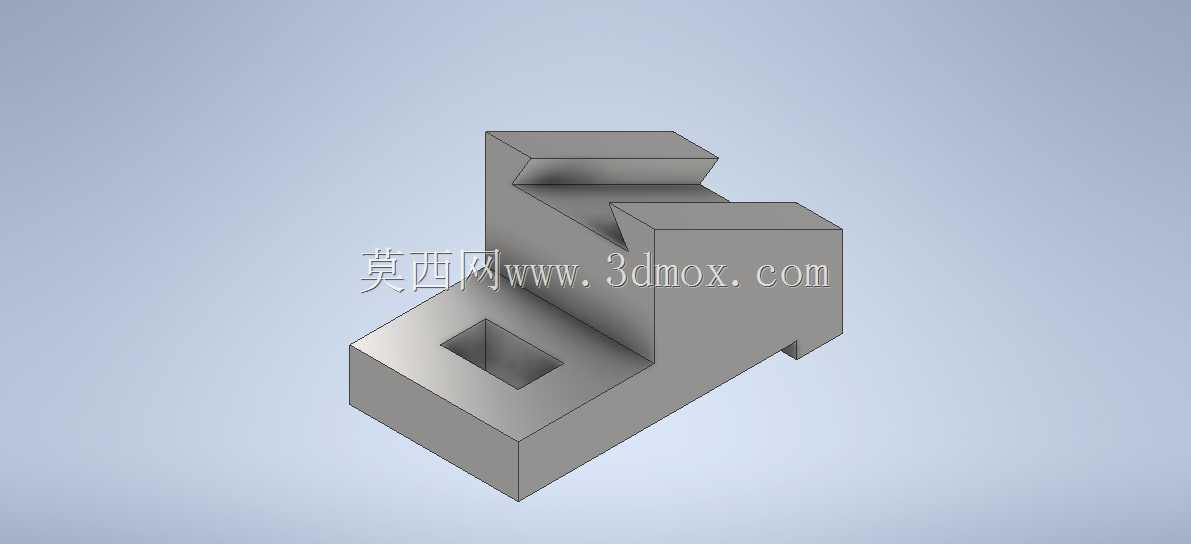

　　在机床滑台、精密测量仪器载物台、实验室显微操作平台这类需要精准直线位移控制的场景里，燕尾滑块是应用历史久、可靠性经过长期验证的导向承载部件，和滚珠直线导轨的滚动摩擦形式不同，这类滑块依靠梯形配合面的滑动接触实现导向，在低速重载、需要高抗扭刚性的工位上，往往比滚动导轨更适配实际工况。从结构设计逻辑来看，这个滑块采用一体式铸钢基体加工的思路，主体的燕尾凸台角度采用行业通用的55度配合角，这个角度的选择是长期工程验证的结果——角度过小会导致配合面自锁性过强，调节间隙时滑动阻力陡增，角度过大则会降低导向精度，侧向受力时容易出现配合脱开的风险。

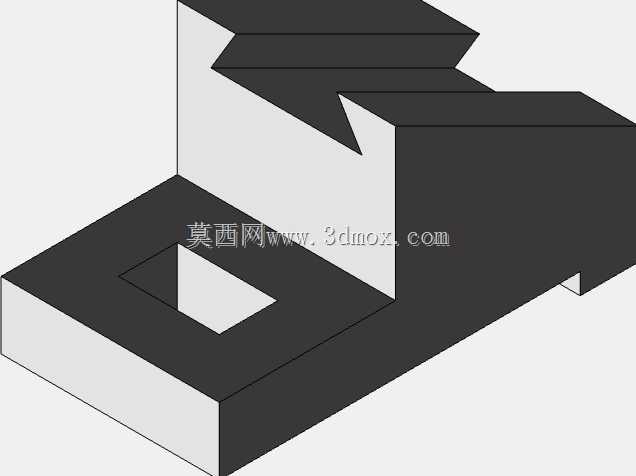

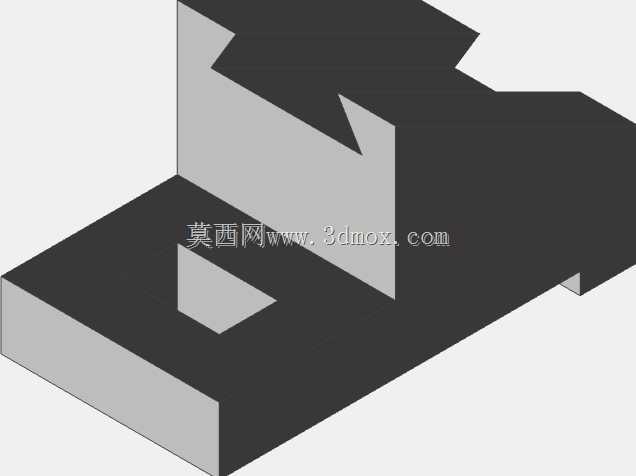

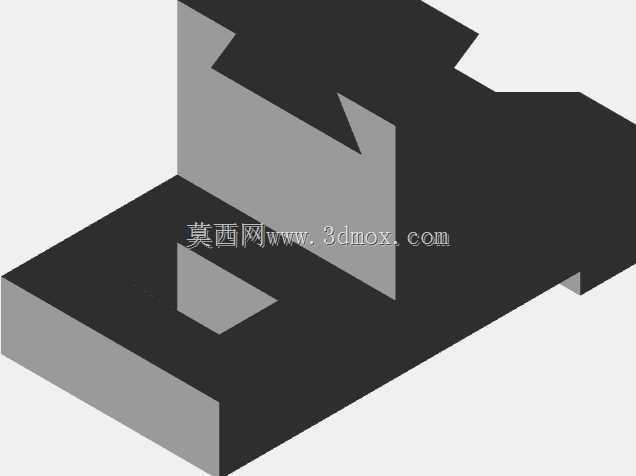

　　滑块下部的方形安装槽是为了适配驱动端的连接块，不管是采用丝杠螺母驱动还是凸轮顶推驱动，驱动件的连接端都可以嵌入这个方槽内，通过侧面的顶丝孔完成锁紧，避免驱动过程中出现连接松脱，这个槽的深度设计为基体厚度的三分之一，既保证足够的连接接触面积，又不会因为开槽过深削弱基体的整体刚性。滑块的安装边界需要在设计配套导轨时提前核算，燕尾配合面的有效接触长度要占到滑块总长度的80%以上，两端预留1到2毫米的防尘密封槽安装位置，避免加工过程中的切屑、冷却液进入配合面造成研伤。

　　实际使用中，这类滑块的间隙调节通常依靠侧边的楔形镶条来实现，镶条通过沉头螺钉固定在滑块的侧基准面，旋转调节螺钉时镶条产生横向位移，补偿配合面的磨损间隙，不需要对滑块本身做刮研处理就能恢复导向精度，大幅降低后期维护的工作量。和矩形导轨滑块相比，燕尾滑块的占用安装空间更小，只需要一个方向的基准面就能完成安装定位，在一些安装空间受限的小型精密设备上，比如台式硬度计的载物台移动机构、小型磨床的砂轮进给滑台，这类结构的优势非常明显。设计建模时需要注意，燕尾配合面的粗糙度要控制在Ra1.6以下，配合面的平面度公差要控制在0.02毫米每百米长度范围内，否则滑动过程中会出现爬行现象，影响位移控制的精度。滑块基体的边角处都做了C2的倒角处理，一方面是避免热处理过程中出现应力集中导致开裂，另一方面也能防止安装操作时尖锐边角划伤操作人员。在电力变压器的生产装配设备里，这类燕尾滑块常被用在铁芯叠片的定位输送工位，因为叠片过程需要缓慢平稳的直线位移，不能出现滚动导轨常见的微振动，避免硅钢片错位影响叠片系数，这时候燕尾滑块的滑动阻尼特性反而能提供更稳定的移动手感，配合阻尼润滑脂使用时，移动过程的速度均匀性可以控制在5%的偏差范围内。

　　需要注意的是，这类滑块的润滑通道要在建模时提前预留，通常是在滑块的非配合面加工油嘴安装孔，内部打通油道通向各个配合面，定期加注锂基润滑脂就能形成稳定的油膜，降低滑动面的磨损速率，正常维护条件下，这类滑块的使用寿命可以达到8年以上，远高于同工况下的部分轻型滚动导轨组件。建模过程中还要考虑加工工艺的合理性，燕尾面的加工通常采用成型铣刀一次铣削成型，所以设计时要避免在燕尾配合面上出现凸起或者台阶结构，减少后续钳工修配的工作量，下部的方槽要和燕尾导向面保持平行度公差在0.01毫米以内，保证驱动作用力的方向和滑块移动方向完全重合，避免出现偏载导致的配合面偏磨。
