SCUTTLE移动机器人铝型材承载平台组装结构

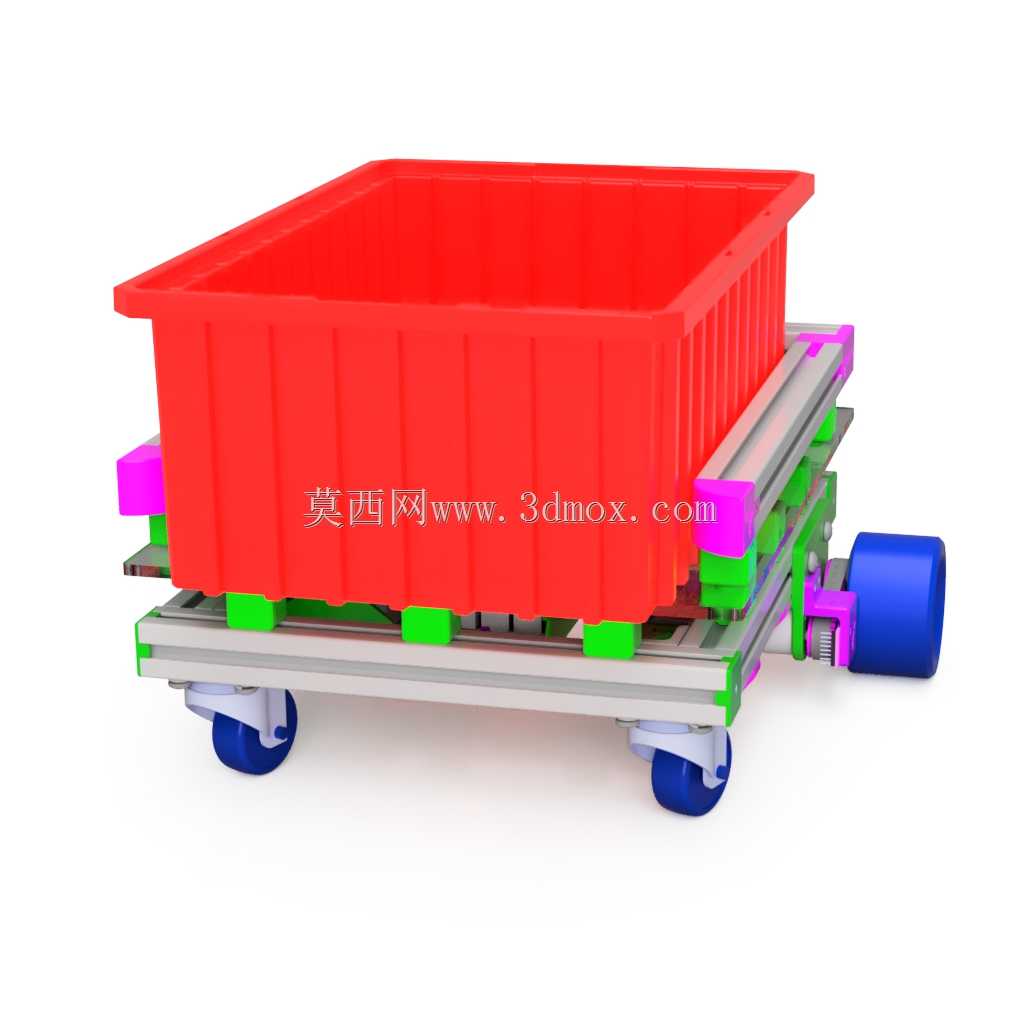

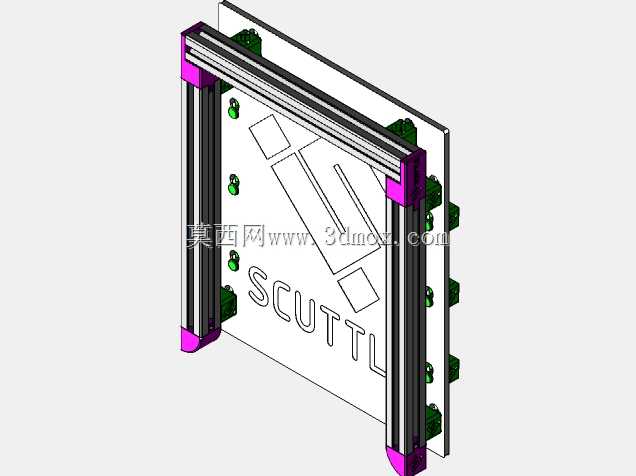

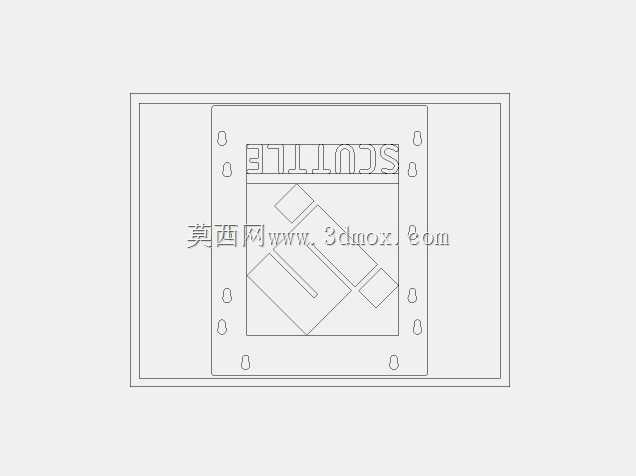

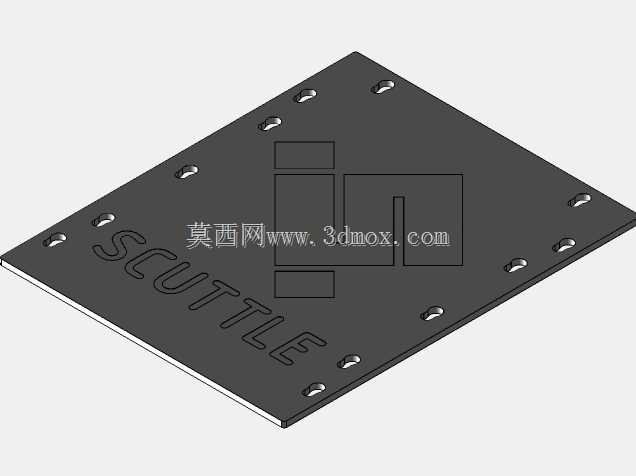

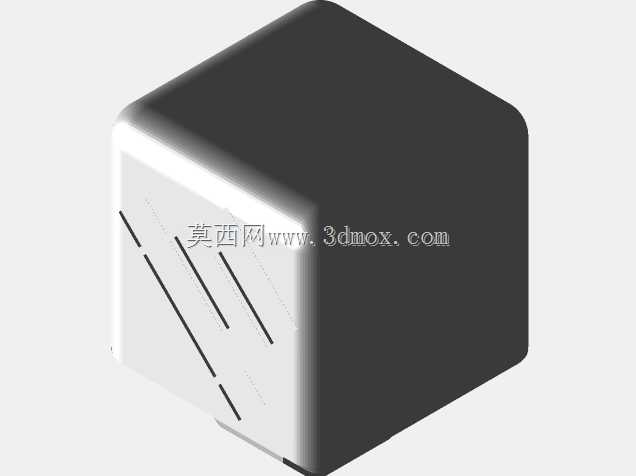

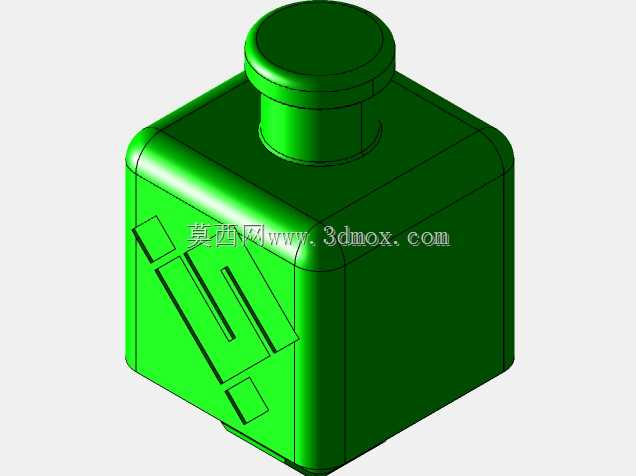

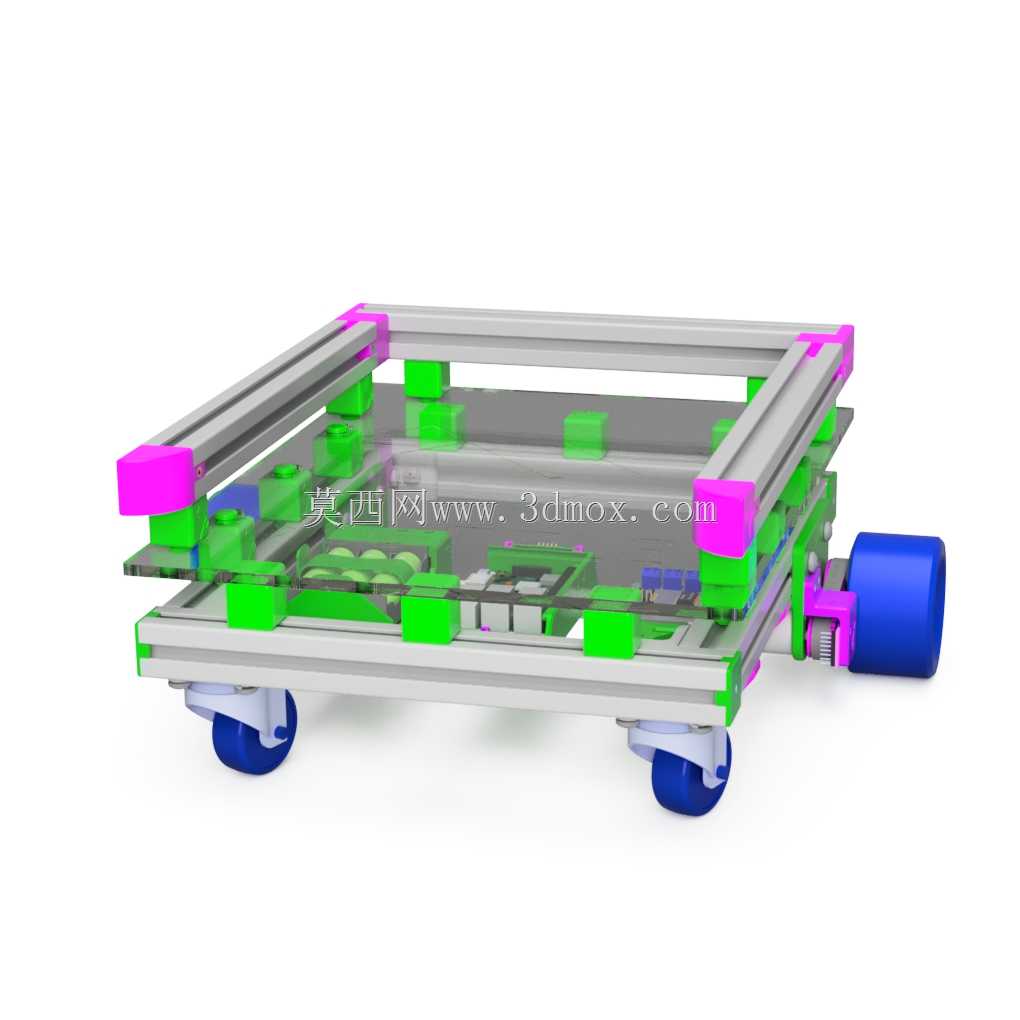

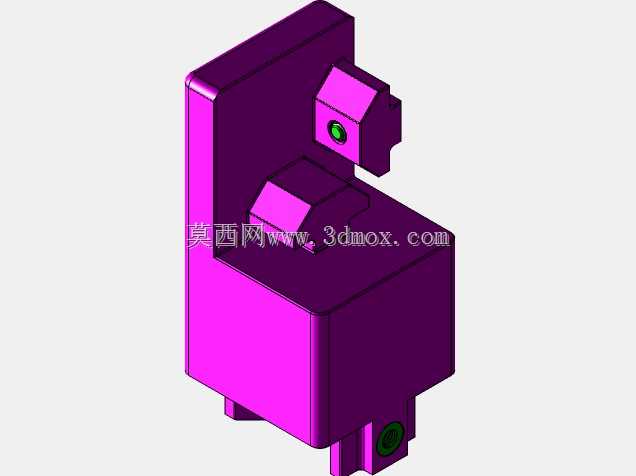

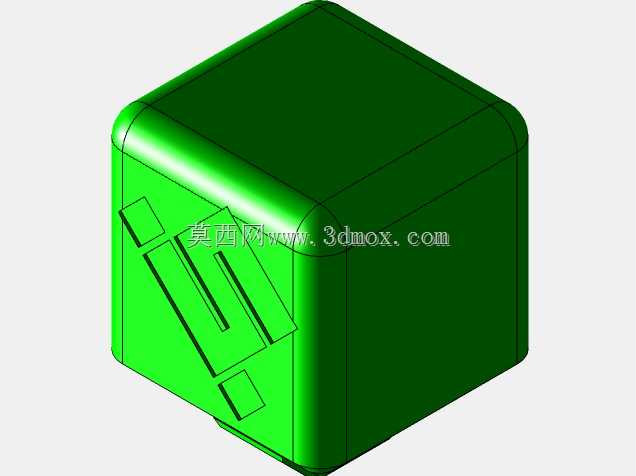

　　这套平台组件是专为SCUTTLE系列移动机器人设计的上层承载扩展结构，核心作用是在原有机器人底盘基础上拓展负载安装空间，解决原生底盘安装位不足、承载面零散无法固定大尺寸载荷的问题。从结构设计来看，整体框架采用标准工业铝型材拼接成型，型材连接处使用彩色标识的角件与锁紧块固定，无需焊接即可完成组装，既保证了框架的整体刚性，也方便后期根据负载需求调整型材间距、拓展安装点位。框架上下层设置了透明亚克力材质的承载面板，面板上预留了规则排布的安装孔位，可直接固定传感器、控制模块、小型执行机构或是储物载具，孔位间距匹配常见的开源硬件安装标准，不需要二次打孔即可完成多数常用配件的固定。

　　平台底部设置了与SCUTTLE底盘对接的专用支座，支座的安装孔位完全匹配底盘原有型材的槽宽与孔距，组装时不需要对原有底盘做任何切割、打孔改造，直接通过T型螺栓即可将整个平台锁紧在底盘上方，不会破坏原有底盘的结构强度。轮组部分沿用了SCUTTLE原有驱动轮与从动万向轮的安装逻辑，平台侧边预留了驱动轮的避让空间，不会干涉轮子的转动与转向，万向轮的安装座直接固定在平台底部的横梁上，保证轮组受力能够均匀传递到整个框架结构上，避免局部受力过大导致型材变形。

　　从实际应用场景来看，这套平台主要面向教育科研、室内物流搬运、巡检作业等场景的二次开发需求：在教学场景中，学生可以直接在平台上加装视觉传感器、机械臂、语音交互模块等配件，快速搭建具备特定功能的移动机器人样机，不需要从零开始设计底盘框架结构；在室内轻载搬运场景中，可以在平台上加装储物筐或是输送辊道，实现车间内小批量零件、文档物料的定点转运；在巡检场景中，可直接固定热成像仪、气体检测模块等设备，完成厂区、机房的日常巡检作业。

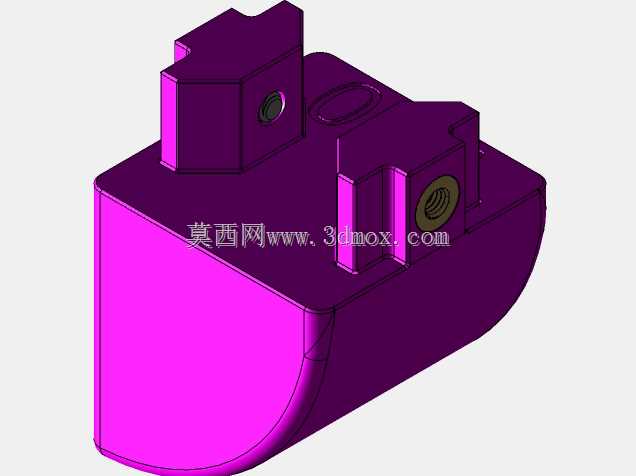

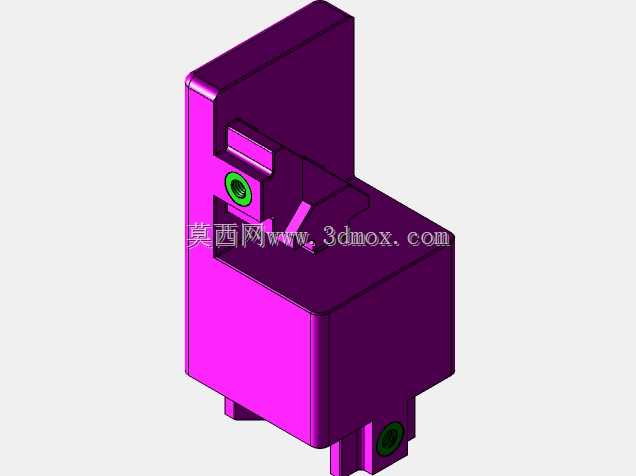

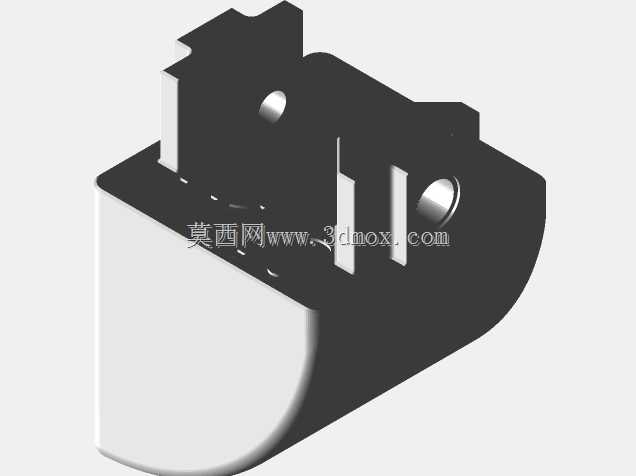

　　设计过程中充分考虑了安装边界的限制，整体平台的宽度与底盘宽度保持一致，不会超出轮组的外侧轮廓，避免机器人在通过狭窄通道时平台发生剐蹭；平台高度控制在合理范围内，加装上层负载后整机重心不会过高，保证机器人移动、转向过程中的稳定性，不会发生侧翻。框架上的所有型材槽口均保留了足够的操作空间，后期加装传感器走线时，可以直接将线材嵌入型材槽内，通过盖板隐藏，避免线材外露被轮组卷入或是被周边障碍物刮断。平台的分层设计将控制模块与负载区域做了物理分隔，下层靠近底盘的位置可固定电池、电机驱动等重量较大的部件，进一步降低整机重心，上层面板可固定对安装位置要求较高的传感器、交互设备，减少底层电气部件的电磁干扰。角件位置的彩色标识除了组装时的防错作用外，也能在后期维护时快速识别对应型材的安装位置，降低拆装维护的难度。整套结构的受力点均做了加强处理，轮组安装位、底盘对接支座位置都增加了额外的连接角件，保证满载情况下结构不会出现松动、变形，适配SCUTTLE机器人v2.3版本的底盘安装接口，可直接替换原有上层结构，也可根据实际使用需求裁剪型材长度，调整平台的整体尺寸，适配不同的负载安装需求。
