低成本内嵌轴承式小型移动脚轮结构

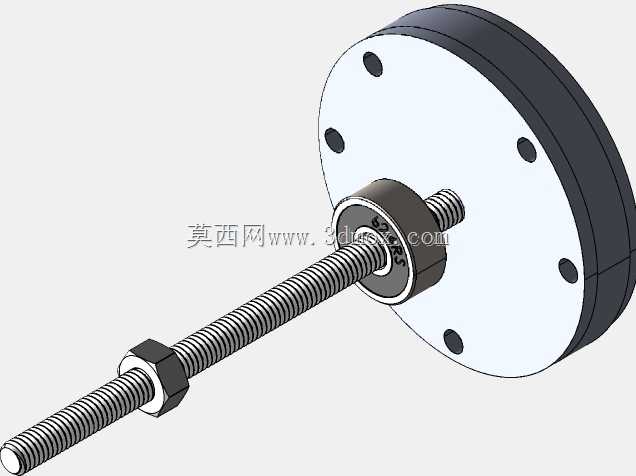

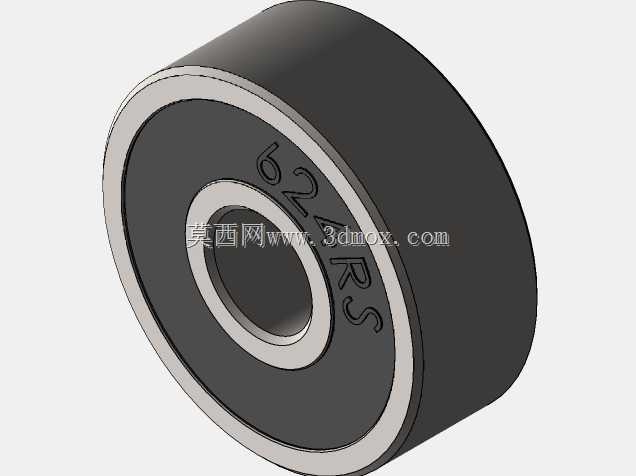

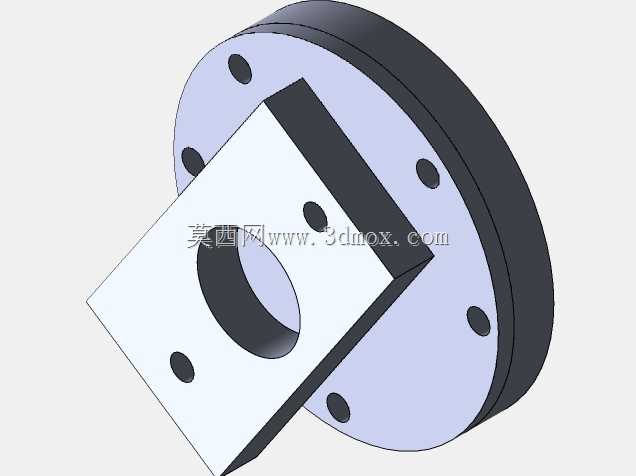

　　这款小型脚轮的设计初衷，是为内部小型移动机器人提供行走支撑部件，在满足基础移动承载需求的前提下，尽可能压缩制造成本，适配常规激光切割加工工艺，无需开模即可快速完成小批量制作，非常适合原型机迭代、教学实验装置、小型玩具类移动载体的行走轮选型使用。从结构组成来看，该脚轮直接将标准62系列深沟球轴承作为核心转动副集成在轮体内部，没有额外设计独立的轮轴支撑衬套，轮体的内孔直接与轴承外圈过盈配合，轴承内圈可直接穿装固定销轴完成安装，省去了传统脚轮的轮架、轴承压盖、额外衬套等冗余零件，整体零件数量压缩到极致，单轮仅包含轮体与标准轴承两个部分，装配工序仅需完成轴承与轮体的压装即可，大幅降低了装配工时与零件管理成本。

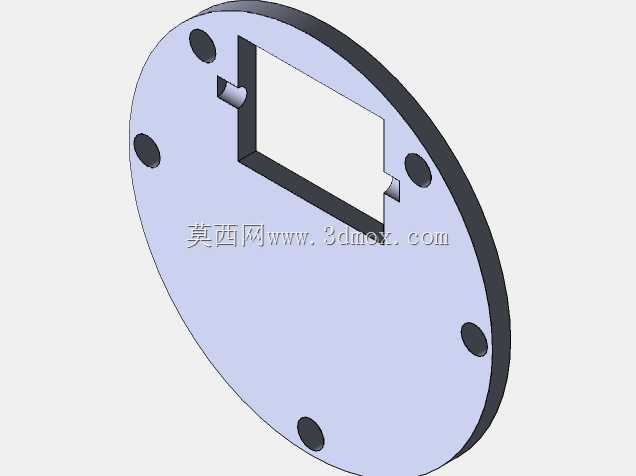

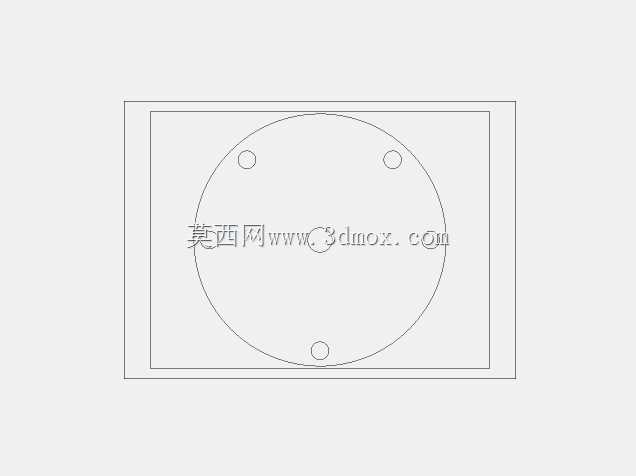

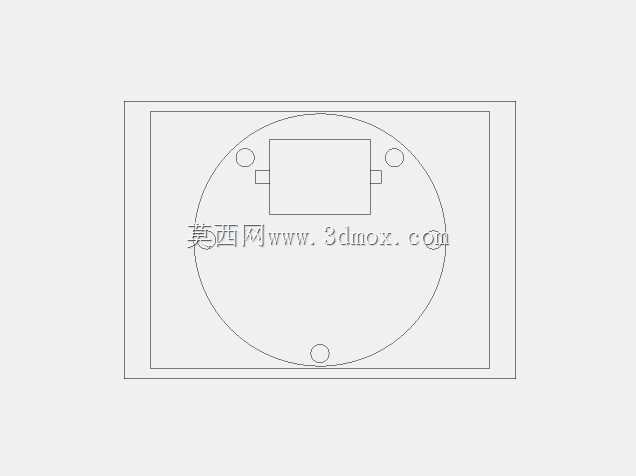

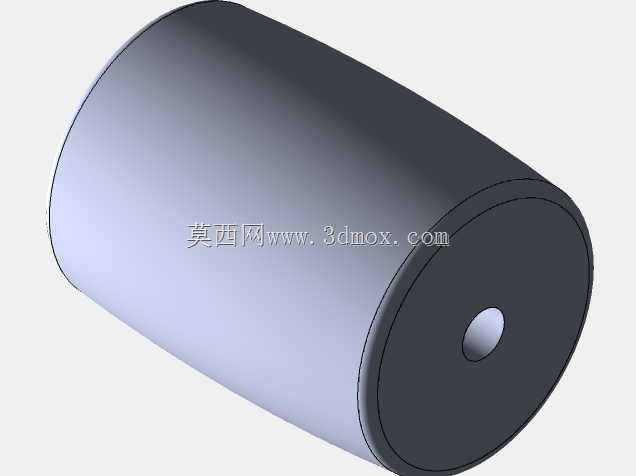

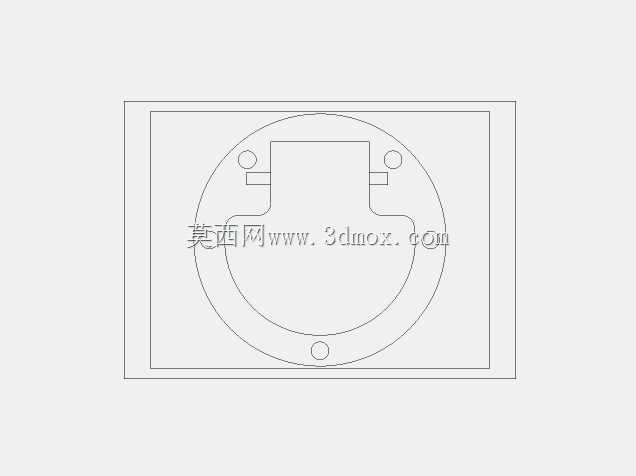

　　轮体采用圆柱形外轮廓设计，外圆面没有额外设计防滑胎面结构，整体为等直径圆柱形态，接触地面的宽度与轮体自身厚度保持一致，在平整硬质地面上滚动时接触面积稳定，不会出现轮面偏磨的问题，同时圆柱轮廓在激光切割加工时，仅需切割圆形外轮廓与内孔即可完成轮体坯料制作，不需要复杂的走刀路径，加工效率极高，常规亚克力、胶合板、薄钢板、硬质塑料板都可以作为轮体的加工原材料，材料适配性极强，设计者可以根据实际承载需求与成本预算灵活选择轮体材料。

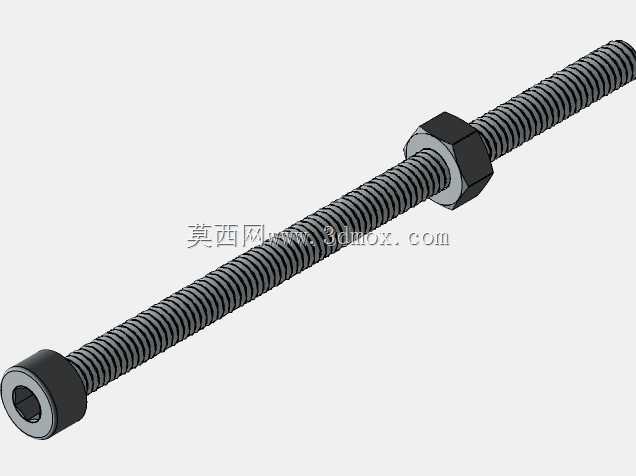

　　从安装边界来看，轮体的内孔尺寸完全匹配所选标准轴承的外圈外径，压装后轴承端面与轮体内侧端面齐平，不会出现轴承突出轮体侧面的问题，安装时仅需在安装支架上加工与轴承内孔直径匹配的销轴孔，穿装销轴后做轴向限位即可完成轮体的固定，安装所需的轴向空间仅为轮体自身厚度加上两侧销轴限位结构的厚度，整体安装占用空间极小，非常适合安装空间局促的小型移动设备使用。在功能特性层面，内嵌的标准深沟球轴承可以提供极低的滚动阻力，相比传统直接在轮体上开孔穿轴的简易轮结构，转动摩擦力矩降低70%以上，小型驱动电机仅需很小的输出扭矩即可带动轮体转动，同时轴承自身的径向承载能力可以满足小型移动设备的载荷需求，单轮额定承载可以覆盖1-5kg的载荷范围，完全满足小型桌面机器人、玩具车、教学演示移动装置的使用需求。设计过程中充分考虑了激光切割工艺的加工公差特性，轮体内孔与轴承外圈的配合公差选取了适合激光切割精度的过渡配合区间，常规激光切割设备加工出的内孔尺寸，无需二次修整即可完成轴承的压装，不会出现过松导致轴承跑外圈、或者过紧导致轴承外圈变形卡滞的问题，同时轮体的外圆与内孔采用同轴设计，激光切割时一次装夹即可完成内外轮廓的切割，最大程度保证轮体的同轴度，避免滚动时出现偏心跳动的问题。

　　在实际应用场景中，这类脚轮除了适配小型移动机器人之外，还可以用于小型抽屉的滑动支撑、轻型展示架的移动脚轮、DIY手工制作的移动载具、教学实验中的小型移动平台等场景，由于零件数量少、加工门槛低，即使没有专业机加工设备的个人开发者，也可以通过外协激光切割加工搭配采购标准轴承的方式，快速制作出可用的脚轮部件，不需要投入额外的模具费用，非常适合小批量定制化的设备开发场景。轮体侧面预留了足够的平面区域，可以根据使用需求粘贴防滑胶皮、增加轮面摩擦力，也可以直接在轮体外圆包覆橡胶圈提升减震性能，基础结构预留了充足的改装空间，使用者可以根据实际使用场景的地面条件，灵活调整轮面的接触材质，不需要修改核心的轮体与轴承配合结构。
