金色槽用切削刀片工业三维设计

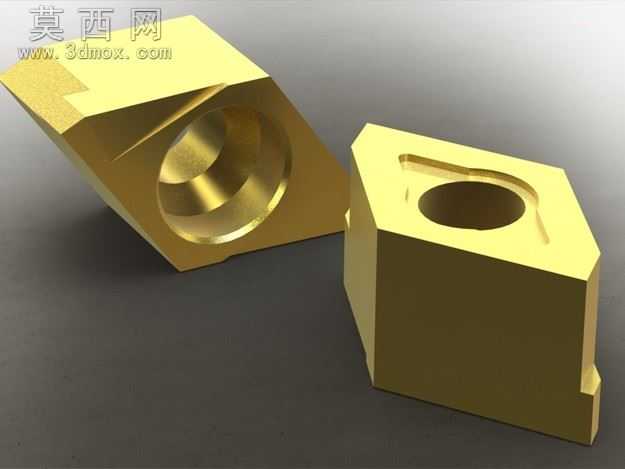

本作品为槽加工专用切削刀片的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据可转位车削刀片的通用装夹基准，确定刀片中心定位孔的孔径、孔壁锥度参数，保证刀片与标准刀杆的装夹适配性。建模过程中重点还原刀片的切削刃结构：针对槽加工的断屑需求，在刀片上表面设计了内凹式断屑槽结构，通过曲面放样、圆角过渡命令精准塑造断屑槽的导流曲面，确保切屑可沿预设曲面卷曲折断，避免加工过程中切屑缠绕工件或刀具。刀片的外形轮廓采用菱形非对称结构，通过拉伸切除、倒角命令完成主切削刃、副切削刃的角度塑造，主切削刃预留了合理的后角参数，兼顾切削锋利度与刃口强度，刀片底部设计有定位贴合面，保证装夹时的定位精度与夹持稳定性。渲染阶段采用硬质合金涂层材质，还原了金色氮化钛涂层的金属质感，调整环境光与反射参数，突出刀片表面的高光质感与刃口的精密细节，同时通过多角度布光展现断屑槽的曲面结构与中心孔的内壁形态。设计思路围绕实际机加工的槽加工场景展开，在保证刀片结构符合装夹标准的前提下，优化断屑槽的曲面曲率，适配中等进给量的钢件槽加工工况，同时对刀片的棱边做了微小钝化处理的结构还原，模拟真实刀片的刃口强化工艺，避免建模出现刃口过于尖锐不符合实际生产的问题。整体模型严格遵循切削刀具的设计规范，所有结构尺寸均参考行业通用的可转位槽刀片参数，既保证了模型的外观还原度，也具备结构合理性，可用于刀具展示、加工工艺模拟等场景。
