轴套连接组合式机械零件结构设计

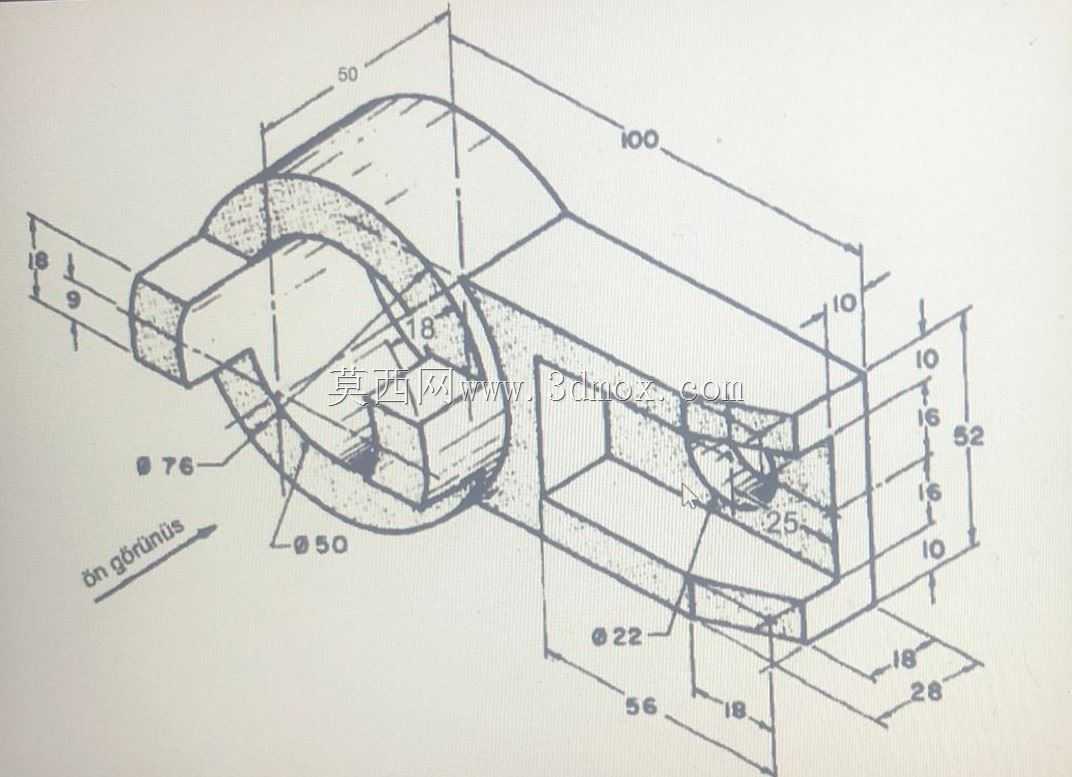

　　该组合式机械零件属于轴系连接类通用部件，主要应用于中小型传动设备的轴端衔接、扭矩传递以及部件定位场景，常见于轻工输送设备、小型机床进给机构、自动化生产线的工位衔接模块中，承担轴类零件与固定基座之间的过渡连接作用，既可以为旋转轴提供径向支撑定位，也能通过侧边的方块结构实现与安装基座的螺栓固定，避免轴系运转过程中出现径向窜动或周向偏转。从结构设计逻辑来看，零件采用圆筒加侧置安装块的组合构型，圆筒部分设置两级阶梯内孔，大端内孔直径76mm、小端内孔直径50mm，阶梯端面可作为轴肩定位面，限制穿入轴件的轴向窜动距离，圆筒外圆直径与内孔形成合理壁厚，满足常规45号钢调质处理下的抗扭、抗弯强度要求，无需额外增加加强筋结构即可承受中等载荷下的传动扭矩。侧置的安装块与圆筒采用一体化成型设计，安装块总长度100mm，与圆筒衔接处做了直角过渡，安装块上开设直径22mm的贯通孔，用于穿装M20规格的固定螺栓，可将整个零件锁紧在设备基座的安装面上，安装块的端面设置多组尺寸定位基准，总高度方向尺寸52mm，其中上下对称分布的10mm、15mm、10mm尺寸段，分别对应螺栓孔的中心高度、安装块的贴合面厚度以及底部避让槽的深度，底部设置的18mm宽、28mm长的避让槽，可避开基座表面的凸起焊缝或定位销，保证安装面完全贴合无间隙。

　　圆筒端部伸出的方块凸台长度50mm，凸台截面尺寸18mm×9mm，该结构用于嵌入配套连接件的卡槽内，实现周向防转，避免圆筒与连接部件之间出现相对转动，凸台与圆筒端面的衔接处设置8mm的倒角过渡，减少应力集中，防止长期受交变载荷时出现衔接处开裂问题。从安装边界来看，零件整体占用的安装空间长度方向不超过150mm，宽度方向不超过80mm，高度方向不超过60mm，安装时需保证圆筒内孔的轴线与安装块底面的平行度误差不超过0.02mm，螺栓孔的中心轴线与安装底面的垂直度误差不超过0.03mm，才能保证穿装的轴件运转顺畅无卡滞。

　　设计过程中针对轴孔配合的公差选择，内孔采用H7级公差，可与g6级公差的轴件形成间隙配合，满足手动装配即可完成安装的需求，同时配合间隙控制在0.01-0.03mm之间，不会出现轴系运转晃动的问题。安装块上的螺栓孔采用H12级公差，允许螺栓穿装时存在一定的位置偏差，降低基座安装孔的加工精度要求，适合批量生产时的装配作业。零件的所有棱边均设置0.5mm的倒角，去除加工毛刺，避免装配时划伤操作人员或损坏配合零件表面。从实际使用场景出发，该零件可替代传统的分体式轴座与防转键结构，减少装配时的零件数量，降低装配工序的复杂度，一体化的结构也减少了分体装配带来的累积误差，提升轴系安装的同轴度。

　　在常规工况下，该零件可适配转速不超过1500r/min、传递扭矩不超过200N·m的传动场景，若应用于重载场景，可将材料更换为40Cr并进行调质处理，提升零件的整体强度，无需改动整体结构尺寸即可满足载荷提升需求。零件的尺寸标注全部采用加工基准统一原则，以安装块的底面为高度方向基准，以圆筒的轴线为长度和宽度方向基准，所有加工尺寸均从基准出发标注，避免加工过程中出现尺寸换算误差，降低数控加工的编程难度，也方便后续质检环节的尺寸检测，可直接通过三坐标测量机以基准面定位完成所有尺寸的快速检测。
