带法兰底座的锥台连接机械部件结构

　　在常规的工业管路布设、小型动力传输以及工装夹具的定位连接场景里，这类带法兰底座的锥台过渡连接件是非常常见的结构单元，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往在实际装配时才发现干涉、密封失效或者定位偏差的问题。从结构本身来看，底部的法兰盘是整个零件的安装基准，盘面上开设的对称腰型孔，并非随意设置，这类孔的设计初衷是为了抵消安装面的加工累计误差，允许安装时在垂直于零件轴线的平面内做小范围的位置调整，避免因为底座安装孔的位置度超差导致零件无法装配，同时腰型孔的长度方向是沿着法兰盘的径向对称分布，调整时不会破坏零件的同轴度基准。

　　中间的锥台过渡段，很多新手会觉得只是做了外形的圆滑过渡，实际上这个锥段的斜度是经过受力核算的，当零件上端承受径向偏载的时候，锥面可以把部分径向力分解为轴向的分力，传递到底部的法兰安装面，降低连接根部的应力集中系数，如果直接做直角台阶过渡，在交变载荷的作用下，台阶根部很容易萌生疲劳裂纹，长期运行会出现断裂失效的风险。上端的圆柱连接段，外圆面的公差一般选取h7级的过渡配合，用来和外部的衬套、管路或者传动拨叉做配合连接，端面的螺纹孔是用来做轴向锁紧，避免配合件在运行过程中出现轴向窜动，螺纹孔的深度要考虑螺纹旋合长度以及丝锥的退刀空间，不能钻通整个锥台段，否则会破坏零件的结构强度，同时上端的止口台阶高度要和配合件的沉孔深度匹配，保证装配后结合面没有间隙。

　　从安装边界来看，法兰盘的外径决定了安装时需要预留的操作空间，螺栓拧紧时扳手的活动半径要比法兰外径大至少20毫米，否则现场装配时无法顺利打紧螺栓；零件的总高度决定了上端配合件的安装高度，在做整机布局的时候，要提前核算这个高度尺寸，避免和周边的运动部件发生运动干涉，尤其是在有往复运动机构的设备里，这类突出安装面的零件如果高度核算错误，很容易被运动部件刮碰，造成设备故障。

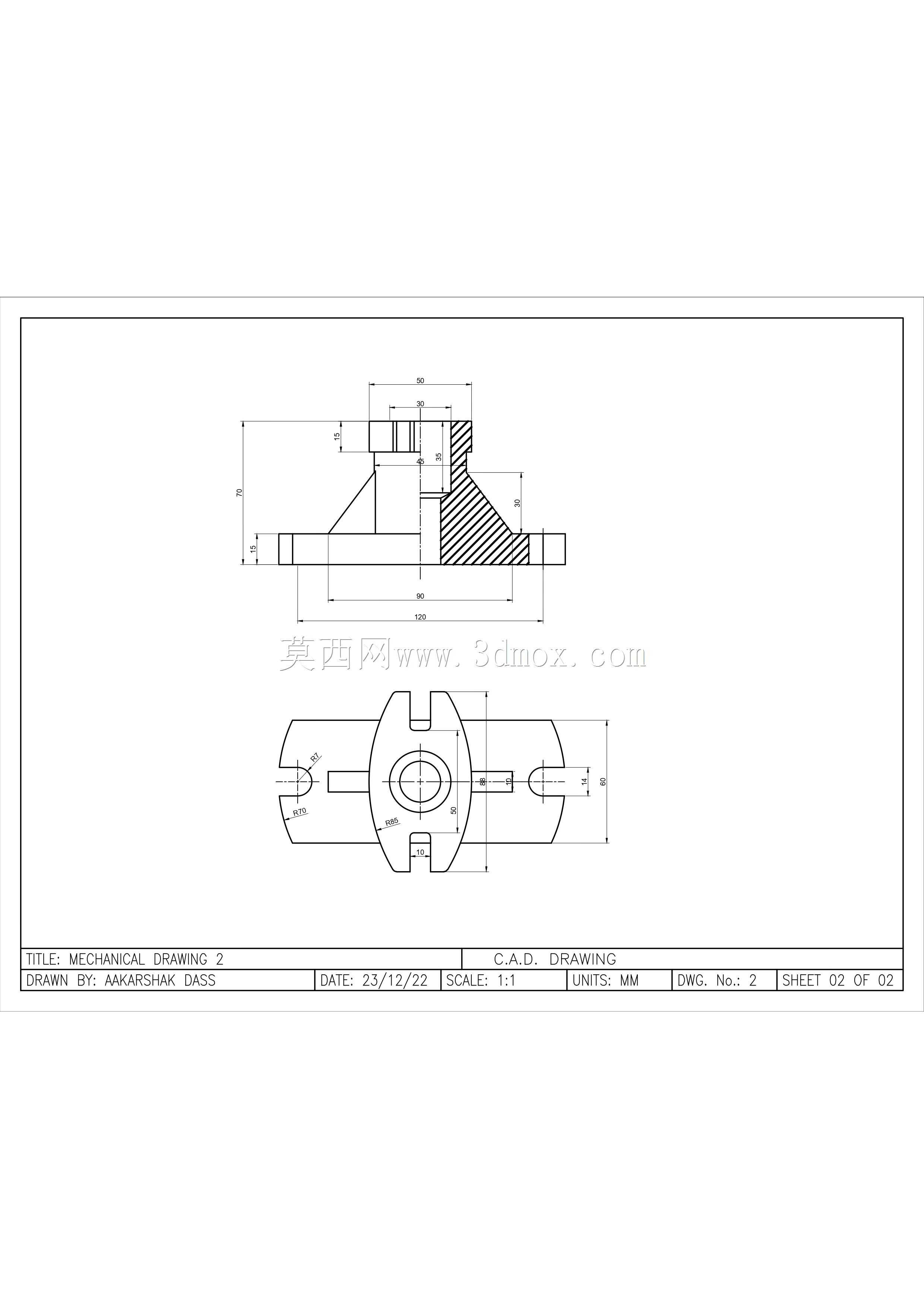

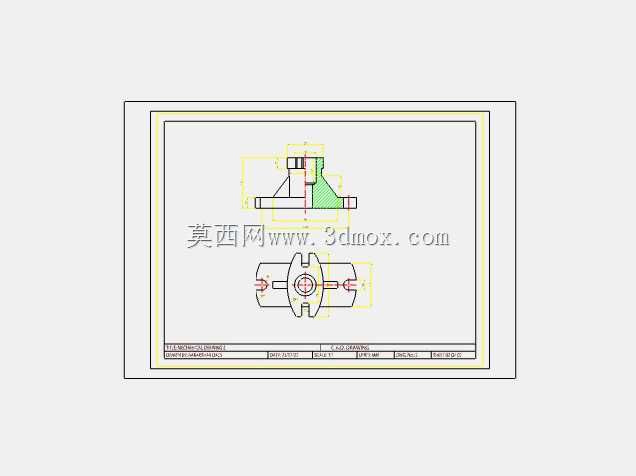

　　从制图的表达逻辑来看，主视图采用全剖视的画法，就是为了清晰展示内部的实心结构与各段的壁厚变化，剖面线的方向一致、间距均匀，明确区分实体与空腔区域；俯视图则重点表达法兰盘的外形、安装孔的分布位置以及中心定位孔的尺寸，两个视图配合就能完整表达整个零件的所有结构要素，不需要额外增加斜视图或者局部视图，符合机械制图的简洁性原则。在实际建模过程中，要先以法兰盘的下端面作为建模基准面，绘制法兰的外轮廓与安装孔草图，拉伸得到底座特征，再以底座上端面为基准绘制锥台的上下端圆轮廓，通过放样或者拔模拉伸得到锥台段，最后绘制上端的圆柱连接段与螺纹孔特征，建模时要注意各段之间的同轴度约束，所有回转特征的轴线要和法兰盘的中心轴线重合，否则生成的工程图会出现尺寸基准偏移的问题，后续生产加工时也会因为基准不统一导致零件报废。这类零件的材质一般根据使用场景选取，普通的工装连接场景用45号钢调质处理即可，有耐腐蚀要求的管路连接场景则会选用304不锈钢，有轻量化要求的设备上也会采用铝合金硬质阳极氧化处理，不同材质的零件在做结构设计时，要对应调整壁厚与过渡圆角的尺寸，比如铝合金材质的零件，锥台段的壁厚要比钢件厚1.5到2毫米，避免拧紧螺栓时出现锥段变形的问题。
