多圆弧连接平面轮廓机械二维绘图练习素材

这套平面轮廓绘图素材，核心是由多段相切圆弧、直线段组合构成的封闭异形轮廓，覆盖了机械制图中最常见的圆弧连接、相切约束、尺寸链标注等核心知识点，适合作为机械设计入门阶段的二维绘图练习载体。从实际工程应用场景来看，这类多圆弧平滑连接的轮廓结构，常见于传动机构的凸轮外轮廓、小型设备的密封端盖外形、工装夹具的定位板轮廓、钣金件的落料外形等场景，这类结构的核心要求是轮廓线平滑无拐点，相邻线段相切无折角，避免应力集中的同时，保证运动件的运行平顺性，或是密封件的配合贴合度。

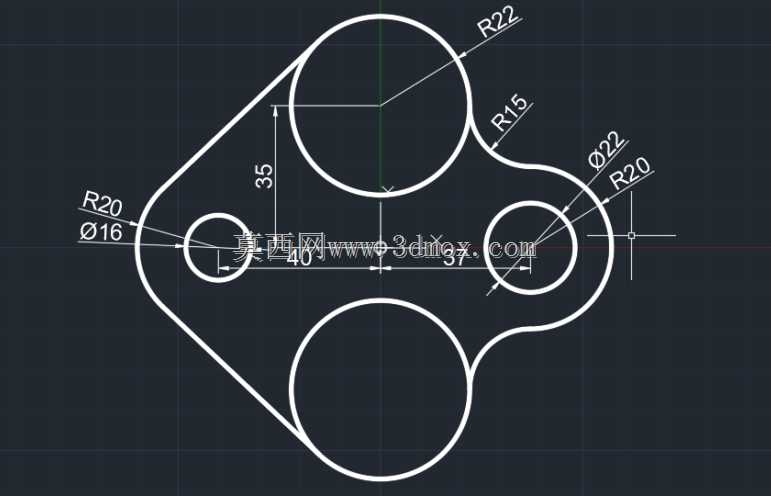

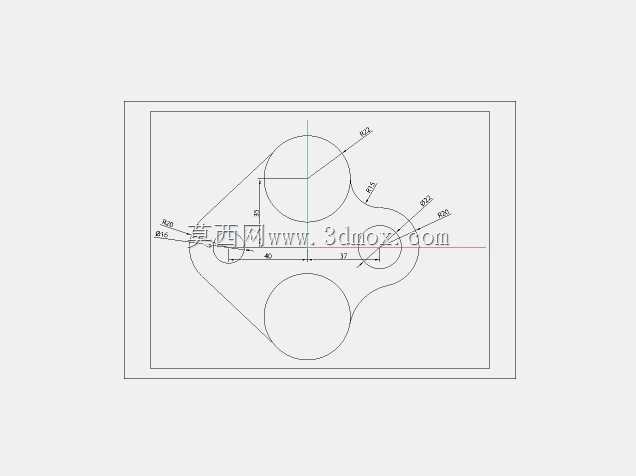

从设计思路层面拆解，这套轮廓的绘制逻辑完全遵循机械制图的规范流程：首先确定三个基准圆形的中心定位尺寸，以水平、垂直中心线作为尺寸基准，先定出上下两个大直径圆、右侧小直径圆的圆心位置，再通过相切约束绘制连接各圆的外公切线、过渡圆弧，每一段连接圆弧的半径、圆心位置都通过尺寸明确标注，不存在模糊的自由绘制区域，所有线段的连接关系都满足几何相切的约束条件，不会出现轮廓线交叉、断点、未闭合的问题。在实际建模或是加工过程中，这类轮廓的尺寸标注逻辑直接决定了后续加工的精度，比如线切割加工该类外形轮廓时，需要明确每一段圆弧的圆心坐标、半径，以及相邻线段的切点位置，才能保证加工出的外形平滑无接刀痕。

从外形尺寸与安装边界来看，这套轮廓的整体尺寸控制在常规小型机械零部件的尺寸区间内，水平方向的总长度、垂直方向的总宽度都通过定位尺寸明确约束，三个基准圆的直径尺寸、各连接圆弧的半径尺寸都有明确标注，角度尺寸标注了倾斜连接线段与水平基准的夹角，完全满足二维绘图到三维建模、再到加工生产的尺寸传递要求。在实际的设备装配场景中，这类异形轮廓的零部件安装时，通常会以其中一个基准圆孔作为主定位孔，另外的基准孔作为防转定位孔，轮廓边缘与周边相邻零部件的安全间隙通常预留2-5mm，避免设备运行过程中出现运动干涉。

对于结构设计从业者来说，练习这类轮廓的绘制，核心是掌握几何约束的应用逻辑，理解尺寸基准的选择原则，避免出现尺寸链封闭、标注混乱、约束缺失的问题。很多入门设计者在绘制这类多圆弧连接轮廓时，容易出现圆弧连接不相切、圆心定位尺寸遗漏、角度标注基准错误的问题，这些问题会直接导致后续三维建模时轮廓无法拉伸成型，或是加工出的零件出现外形偏差，无法与配合件完成装配。比如在绘制连接两个圆的过渡圆弧时，必须明确过渡圆弧是内切还是外切，对应的圆心偏移方向要准确，否则会出现圆弧走向错误，整个轮廓变形的问题。

另外，这类轮廓的设计也充分考虑了加工工艺性，所有的转角位置都采用圆弧过渡，没有尖锐的直角拐角，既减少了热处理过程中的应力集中开裂风险，也降低了加工过程中刀具的磨损速度，在数控铣削加工这类轮廓时，刀具可以沿着平滑的轮廓线连续走刀，不需要频繁换向抬刀，能有效提升加工效率和表面加工质量。在三维建模过程中，导入这类规范标注的二维轮廓后，只需要检查轮廓的闭合性、约束完整性，就可以直接进行拉伸、切除等特征操作，不需要额外修补轮廓线段，能大幅提升建模效率。
