带同轴凸台的U型铰接连接支座结构

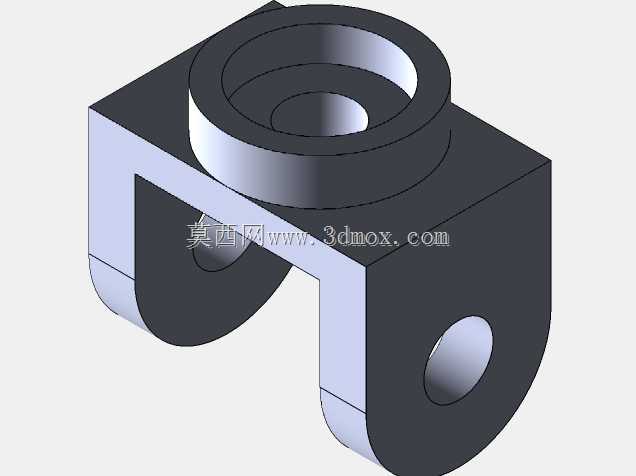

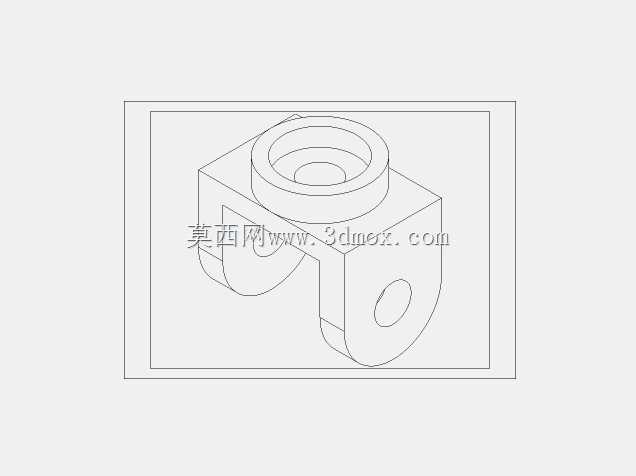

　　这类带同轴凸台的U型铰接支座，在轻工输送线、小型工装夹具、低压配电设备的操作机构里应用十分广泛，核心作用是作为转动副的承载基体，实现两个构件之间的定轴铰接传动，同时承担径向载荷与少量轴向窜动的限位作用。从结构功能来看，顶部的同轴环形凸台是核心的定位安装位，凸台的内孔可直接穿装铰接销轴，或是作为轴承的安装座，凸台的环形端面可贴合被连接件的安装面，通过端面接触承担轴向的压紧力，避免铰接部位出现轴向窜动，凸台的外径与下方基体的顶面做了圆角过渡，避免应力集中在凸台根部，长期承受交变载荷时不会出现根部断裂的问题。下方的U型开口结构是避让空间，用来容纳铰接的摆臂、连杆类构件，U型两侧的支臂上开有同轴的通孔，这个孔与顶部凸台的内孔保持垂直的空间位置关系，可作为第二铰接轴的安装位，或是作为锁紧螺钉的穿装孔，实现对顶部铰接轴的径向锁紧，防止销轴在工作过程中出现转动或是轴向窜动。支臂的下端做了圆弧过渡，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员，另一方面是减少应力集中，在支臂承受侧向载荷时，圆弧过渡区域的应力分布更均匀，不会出现直角处的应力突变导致的开裂问题。

　　从设计思路来看，这类支座的建模过程首先要确定核心的安装基准，也就是顶部凸台的轴线，以此为基准确定下方U型支臂的对称中心面，保证两侧支臂的通孔与凸台轴线的位置度公差控制在合理范围内，避免后续装配时出现销轴卡滞、铰接转动不顺畅的问题。基体的主体采用方块式结构，是为了方便在安装面上做定位，方块的底面为平面，可直接通过螺栓固定在设备的安装基板上，不需要额外的定位结构就能保证安装的稳定性。尺寸设计上，顶部凸台的高度要满足铰接构件的安装厚度要求，保证铰接件装入后不会与下方基体发生干涉，凸台的内孔直径要匹配常用的铰接销轴直径，同时预留合适的间隙，保证销轴转动灵活，又不会出现过大的旷量。

　　U型开口的宽度要比被容纳的铰接构件宽度大0.5到1毫米，给构件的摆动留出足够的空间，避免摆动过程中支臂内壁与构件发生摩擦。两侧支臂的厚度要根据承受的载荷来计算，保证在最大径向载荷下支臂的变形量在允许范围内，不会出现支臂外张导致的同轴度失效。安装边界方面，这类支座的安装基面为底部平面，安装时需要保证基面的平面度不低于0.1毫米，避免安装后基体出现变形，导致各个孔位的同轴度超差。顶部凸台的端面作为轴向定位面，安装时要保证该端面与安装基面的平行度公差，避免铰接轴安装后出现倾斜，导致转动过程中出现卡滞。两侧支臂的外侧面不需要做额外的加工，只要保证铸造或是注塑后的尺寸公差在自由公差范围内即可，不会影响整体的装配精度。

　　这类结构在实际使用中，通常会在凸台内孔加装铜套或是滚动轴承，减少铰接转动时的磨损，延长支座的使用寿命，支臂上的横向通孔在穿装锁紧螺钉时，会在螺钉与孔壁之间加装垫圈，避免螺钉拧紧时对孔口造成挤压损伤。对于需要频繁转动的铰接部位，还会在凸台的侧面加工油嘴安装孔，定期加注润滑脂，减少铰接部位的摩擦阻力，降低磨损速率。建模过程中要注意各个过渡圆角的处理，所有的棱边都要做倒钝处理，不仅是为了去除加工毛刺，更是为了优化应力分布，提升结构的疲劳强度，尤其是在承受交变载荷的工况下，合理的圆角设计能大幅提升构件的使用寿命。这类支座的材质通常根据使用场景选择，轻载工况下可以采用工程塑料注塑成型，成本低重量轻，有一定的自润滑性能；中载工况下采用铝合金压铸成型，重量轻强度足够，还可以做阳极氧化处理提升耐磨性能；重载工况下则采用45号钢铸造成型后做机加工，表面做发黑或是镀锌处理，提升防锈能力，满足工业场景下的长期使用需求。
