电源变压器用方形带插脚基座结构件

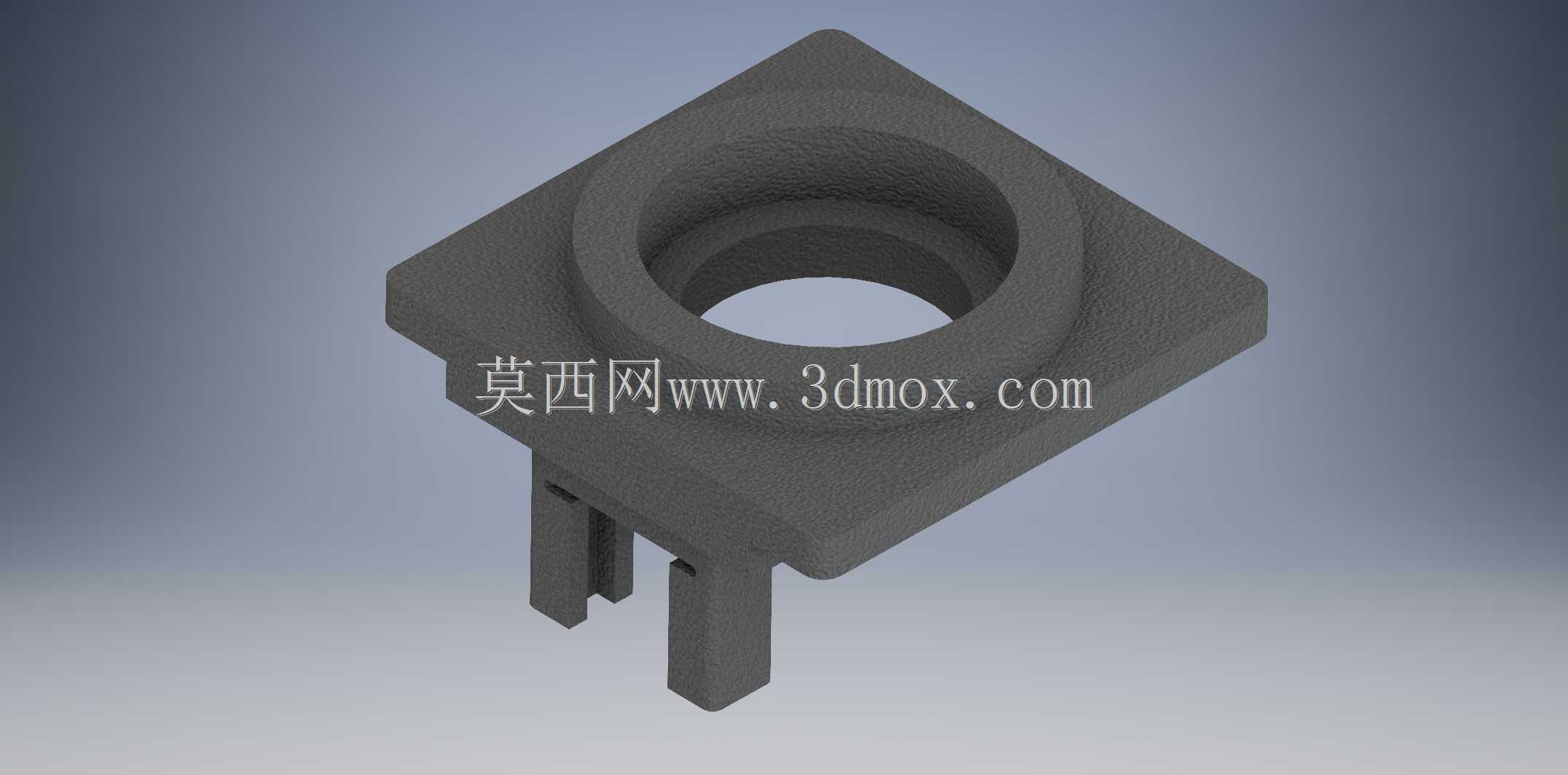

　　这款结构件是电源变压器装配体系里的核心定位基座，日常在小功率工频电源变压器、PCB板载隔离变压器的装配场景中应用广泛，主要承担绕组骨架定位、引脚绝缘固定、整机安装对接的多重作用，是变压器与下游电路板、设备壳体实现可靠连接的关键衔接零件。从结构设计逻辑来看，零件采用方形法兰底座加中心通孔凸台的组合构型，方形底座的四个边做了微小的倒角处理，既可以避免装配过程中锐边划伤绝缘漆包线或是操作人员手部，也能在自动化插装工序中减少卡料概率，适配振动盘上料的送料轨迹要求。

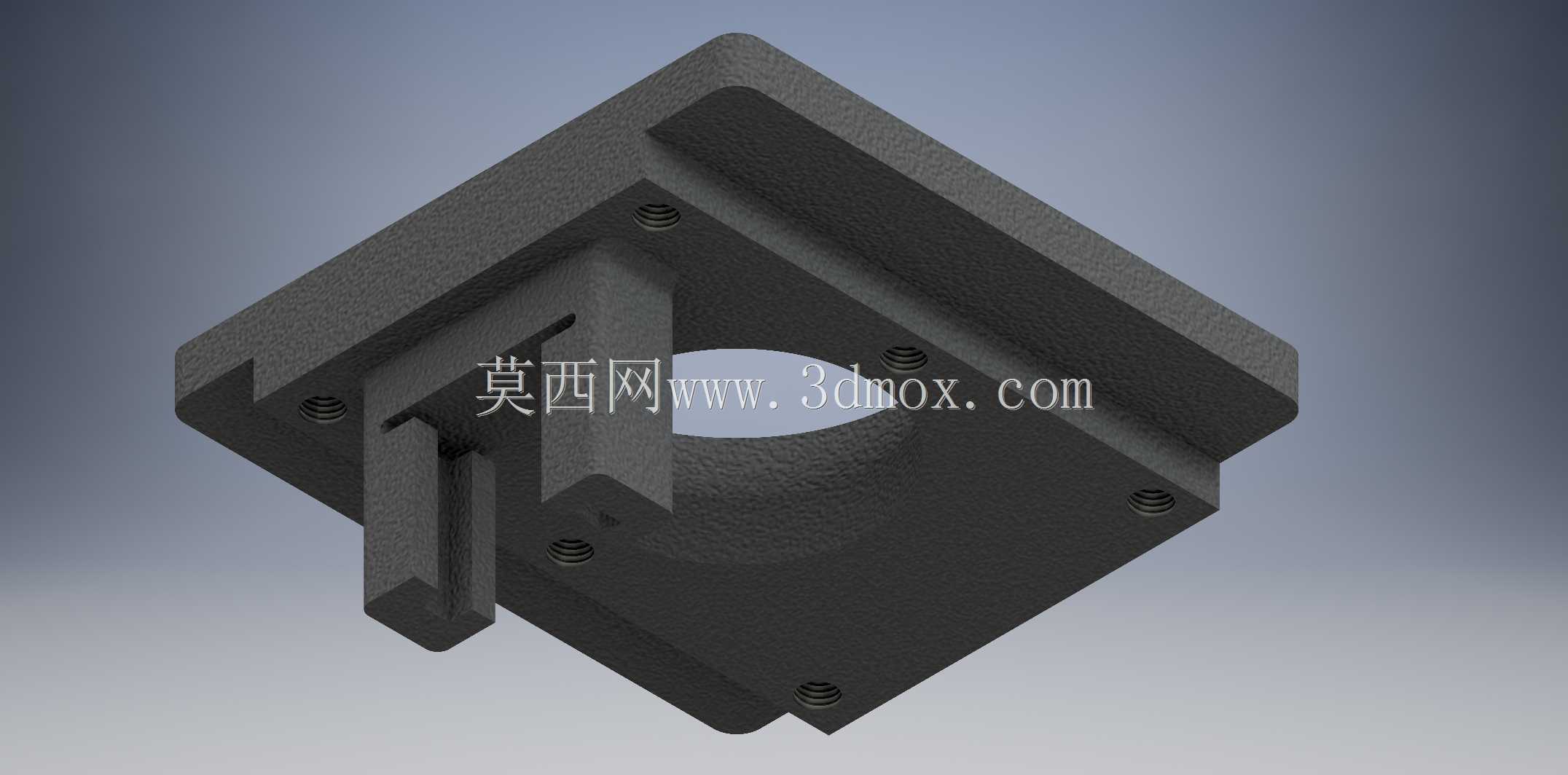

　　中心凸台的内孔为贯通设计，孔径尺寸经过匹配计算，刚好可以套入对应规格变压器的骨架中心定位柱，限制骨架在基座上的径向窜动，凸台的高度略高于底座平面，能够在绕组绕制完成后，对绕组底部形成一圈围挡，避免漆包线散线直接接触底座安装面造成绝缘磨损。底座下方延伸出的三个插脚采用等厚扁状结构，插脚的间距严格对应PCB板上的标准安装孔距，插脚末端做了导向斜角设计，在波峰焊工序中可以顺利插入焊盘孔，不需要额外修正引脚位置；插脚与底座本体为一体化结构，不存在拼接缝隙，能够避免长期使用过程中引脚松动导致的接触不良问题，同时插脚的截面尺寸经过载流量校核，匹配对应功率等级变压器的电流传输需求，不会出现引脚过热的情况。从安装边界来看，方形底座的外接圆尺寸控制在对应变压器骨架的最大外轮廓以内，不会额外占用PCB板的多余布线空间，底座的厚度经过抗形变校核，在变压器整体重量负载下不会出现翘曲变形，保证插脚与焊盘的焊接位置长期处于应力释放状态，避免焊盘开裂。中心凸台的顶面平整度控制在合理公差范围内，与骨架下端面贴合时不会出现倾斜，保证绕组绕制过程中骨架的同轴度，减少绕线时的跳线、乱线概率。

　　在实际设备应用中，这类基座多用于消费电子电源、小型工业控制板卡电源、家电控制板电源的变压器组件上，既可以作为插件式变压器的安装基座，也可以适配部分贴片式变压器的定位需求，零件的材质通常选用耐高温绝缘工程塑料，能够耐受波峰焊时的高温冲击，不会出现熔融变形，同时材料的绝缘性能可以满足变压器初次级之间的绝缘耐压要求，不需要额外增加绝缘垫片就能达到安规标准的绝缘距离要求。设计过程中，插脚的位置度公差设置在合理区间，既保证插件工序的顺畅性，也避免公差过大导致变压器安装后歪斜，影响周边元件的装配；底座边缘的两个开槽结构是为了适配自动化装配夹具的定位需求，夹具卡爪可以卡入开槽位置，精准拾取基座进行骨架组装、引脚校直等工序，提升批量生产的装配效率。

　　中心通孔的内壁做了轻微的脱模斜度，在注塑生产过程中可以顺利脱模，保证内孔的圆度，避免骨架定位柱插入时出现卡滞。这类基座的结构看似简单，但每一处尺寸都和变压器的装配可靠性、生产效率直接相关，比如插脚的伸出长度既要满足PCB板焊接的吃锡深度要求，也不能过长导致引脚超出PCB背面触碰其他线路；凸台的壁厚经过均匀性设计，避免注塑过程中出现缩痕，保证零件的尺寸一致性。在选型适配时，只需要核对中心通孔的内径、插脚间距、底座外形尺寸三个核心参数，就能匹配对应规格的变压器骨架，不需要额外修改结构，通用性较强，能够覆盖多款同功率等级不同绕组参数的电源变压器装配需求，减少零件种类，降低供应链的管理成本。
