手推式电动载物爬楼搬运车结构设计

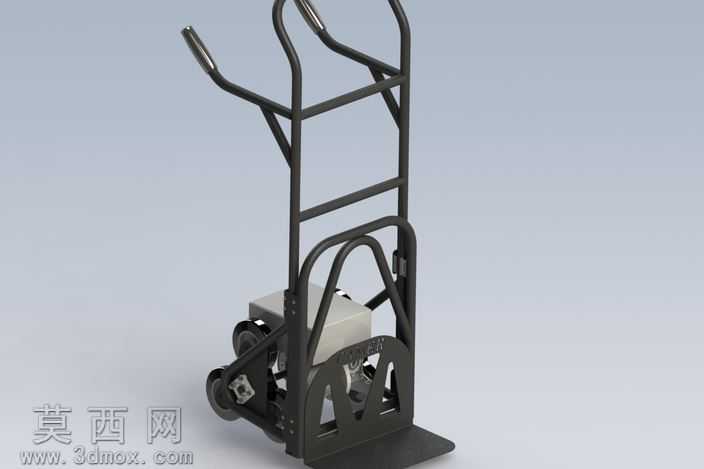

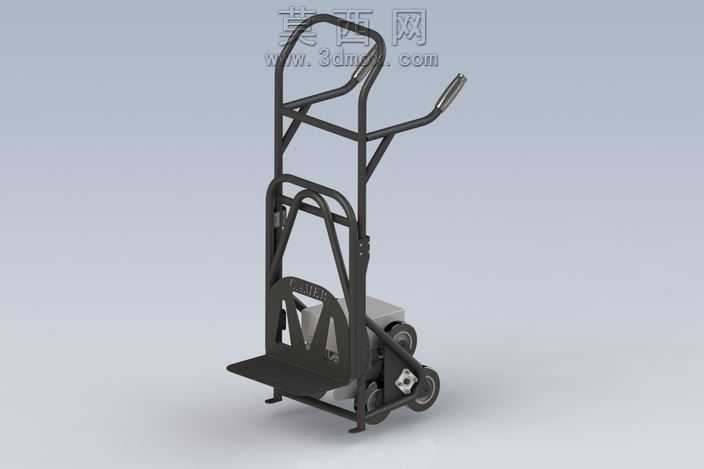

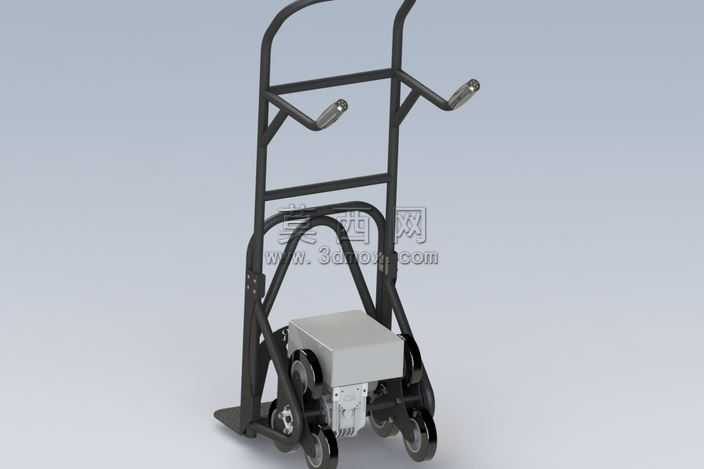

本作品为手推式电动爬楼搬运车三维建模设计，整体采用SolidWorks完成全参数化建模，所有零件均按实际加工尺寸1:1还原，可直接用于工程出图与样机试制参考。建模过程中先从整体框架入手，采用自上而下的设计思路，先确定整车的人机工程尺寸：扶手高度适配成年人直立操作的握持高度，扶手处做双弯管造型，既提升结构刚性，也预留了操控按钮的安装空间，握把位置做防滑纹理的细节建模，还原真实使用的握持触感。主体承载框架采用方管焊接结构建模，管材壁厚按实际载重需求设定，框架底部的载货托板做了加强筋结构设计，托板前缘做斜切导角，方便货物从地面直接推入托板，降低搬运时的抬升难度。核心的爬楼执行机构采用星轮式爬楼结构建模，三组支撑轮呈三角分布在轮架上，轮架与驱动电机的输出轴做同轴配合建模，电机安装位设置在框架下部的重心位置，既降低整车重心提升爬楼时的稳定性，也平衡了扶手端的操作重量，减少操作人员的施力负担。行走轮部分区分了平地行走轮与爬楼支撑轮，平地轮采用耐磨橡胶材质的渲染设定，轮面做防滑花纹建模，爬楼支撑轮采用高承重的硬质轮面，适配楼梯台阶的棱角接触需求。材质渲染阶段，框架部分采用哑光黑色喷塑金属材质，还原工业搬运设备的常用表面处理效果，电机外壳做银灰色金属漆质感，橡胶轮面做哑光深灰带细微颗粒的材质表现，整体渲染效果贴近真实量产产品的视觉质感。结构设计上重点考虑了爬楼过程的受力合理性，轮架与主框架的连接位置设置了加强支撑板，避免重载情况下连接部位出现应力变形，扶手与主框架的连接位置做了斜向支撑管建模，提升推拉过程的结构强度，电池安装位预留了快拆结构的空间，方便后续使用中的电池更换与维护。整车模型包含完整的装配约束，所有活动部件均保留了正确的运动自由度，可直接用于运动仿真验证爬楼动作的合理性，检查轮组转动过程中与框架、台阶的干涉情况，为后续的结构优化提供直观的三维参考。
