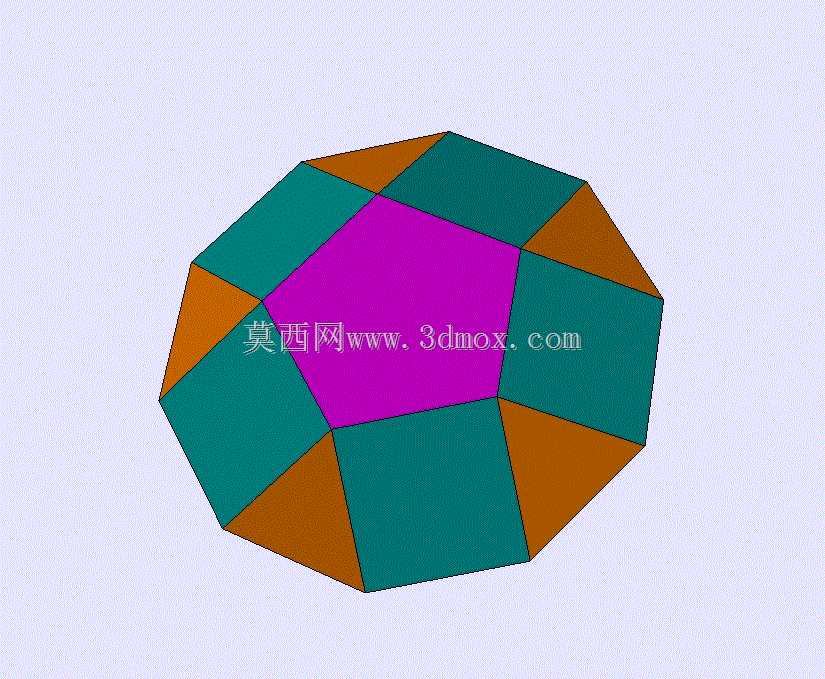

这类五边形正位圆角多面体属于约翰逊实体范畴,在工程领域的应用并非局限于几何教学展示,其对称的多面结构、均匀的受力分布特性,在特种工装夹具的定位支撑头、流体设备的整流芯体、光学实验的漫反射标靶、模块化拼装的机械连接节点等场景中都有实际落地价值。从结构特性来看,该几何体以中心正五边形为核心基准面,周向均匀排布五组矩形面与三角形面,相邻面之间做了等半径圆角过渡,不存在尖锐棱边,这一设计首先解决了传统尖锐多面体在装配使用中容易划伤操作人员、应力集中导致棱边磕碰崩损的问题,在作为设备内部填充支撑结构时,圆角过渡的曲面能够让流体、气流经过时减少紊流产生,降低风阻与流阻损耗。
设计过程中首先要确立中心正五边形的形心作为整个几何体的坐标原点,保证所有周向排布的面相对于中心轴的旋转角度偏差控制在0.1度以内,避免出现结构不对称导致的动平衡问题;其次要匹配相邻面的边长参数,中心五边形的每条边对应一个矩形面的长边,矩形面的短边长度与相邻三角形面的腰长保持一致,才能保证周向拼接后所有外顶点处于同一外接球面上,实现整体结构的等距特性。外形尺寸方面,该几何体的外接球直径可根据实际安装场景做参数化调整,当作为小型设备的减震支撑头使用时,外接圆直径可设置在30-50mm区间,安装端面可预留M6标准螺纹孔,直接与设备支腿连接,圆角半径设置为2mm即可满足日常使用的防磕碰需求;当作为流体管道内部的整流元件使用时,外接圆直径需匹配管道内径,单边预留1-2mm的安装间隙,圆角半径可放大至5mm,进一步降低流体经过时的阻力损失。
在建模过程中需要注意相邻面的G1连续约束,圆角过渡区域不能出现面的褶皱、断差,否则在后续3D打印或者CNC加工时会出现刀路断层,加工出来的零件表面会有明显接刀痕;同时要校验整个几何体的质心位置,确保质心与几何中心重合,避免作为旋转部件使用时出现偏心振动的问题。这类多面体结构相比传统的圆柱、方块类支撑件,拥有更多的受力接触面,在作为模块化拼接节点时,每个外露的平面都可以作为连接基准面,能够同时连接五个方向的杆件,适合用在轻量化的桁架结构、实验台架的快速拼装场景中,不需要额外设计复杂的转接件,直接通过平面贴合打螺丝即可完成固定,大幅缩短装配周期。
另外在光学标定场景中,均匀分布的不同朝向平面能够让视觉相机从多个角度捕捉到标定面,相比平面标靶拥有更大的识别视角范围,圆角过渡的区域不会出现高光反射过曝的问题,能够提升视觉识别的稳定性。在做结构强度校核时,需要重点关注三角形面与矩形面交接的圆角根部区域,虽然圆角已经分散了部分应力,但在承受径向冲击载荷时,该区域仍然是应力集中点,可根据实际载荷大小调整壁厚,当采用树脂3D打印制作时,壁厚设置在2mm即可满足100N以内的静载荷需求,当采用铝合金机加工制作时,壁厚设置在3mm可承受500N以内的冲击载荷,安装边界上需要注意,若采用端面固定方式,固定端的平面平面度需要控制在0.05mm以内,避免安装后几何体出现倾斜,影响对称精度;若采用外周抱紧的方式安装,抱紧接触位置需要避开三角形面的尖角区域,选择矩形面作为抱紧接触面,提升装夹稳定性。
