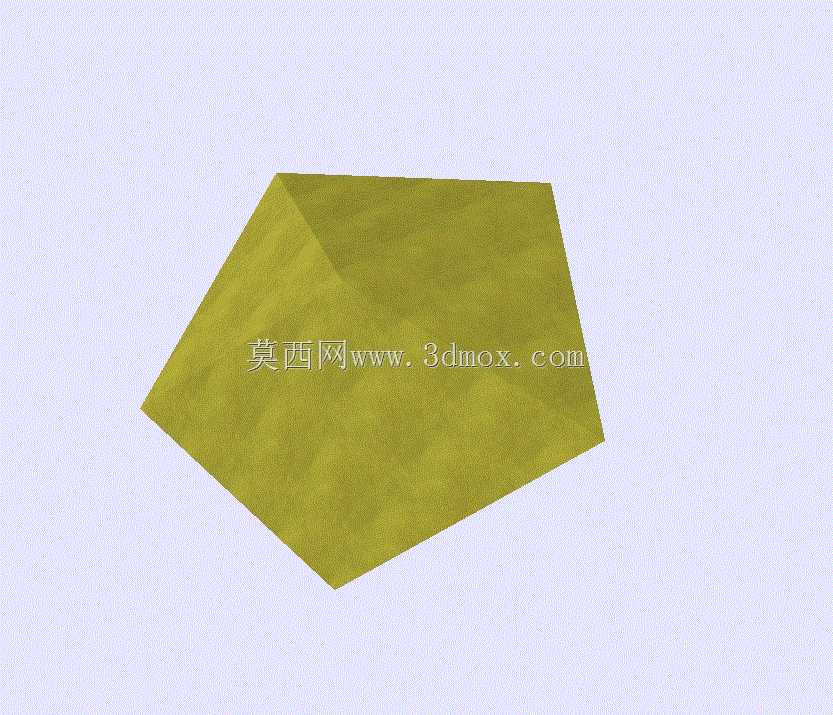

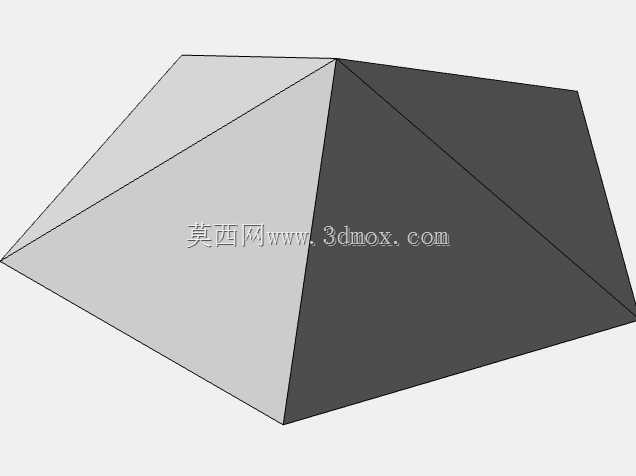

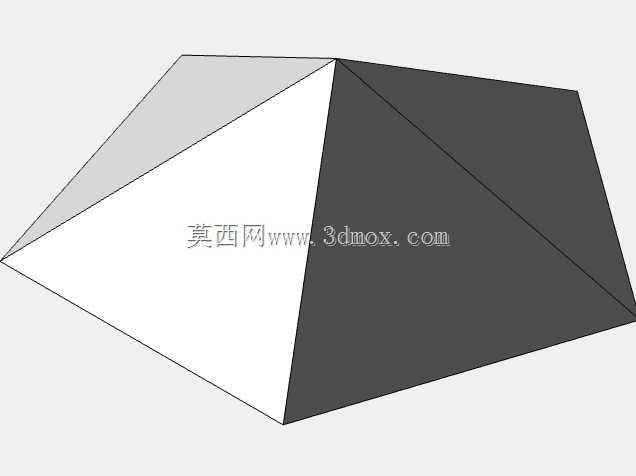

约翰逊立体五角双锥几何结构造型

五角双锥作为经典约翰逊立体结构，在机械结构设计、几何教学演示、光学器件构型、装饰结构设计等多个场景都有实际应用价值。从结构本质来看，该几何体由两个全等的正五角锥底面贴合拼接而成，整体具备严格的五重旋转对称轴，所有棱边长度保持一致，所有侧面均为全等的等腰三角形，不存在曲面结构，全部由平面三角面拼接构成，拓扑结构稳定，面与面之间的二面角固定，在做有限元受力分析时，这类对称结构的应力分布具备极强的规律性，不会出现局部应力突变的情况。

在实际工程应用中，这类规则多面体结构常被用作光学散射元件的基础构型，比如在光学实验的漫反射校准靶设计中，采用五角双锥结构的实体靶件，能够让入射光线在多个三角面上形成均匀的漫反射，避免单一平面反射带来的光线定向反射问题，提升光学校准的精度。在机械传动领域，这类对称多面体可以作为特殊分度机构的定位凸轮基体，依托五重对称的结构特性，能够实现72度等分的间歇分度动作，相比传统的槽轮机构，这类多面体凸轮的传动冲击更小，运行过程中的噪音更低，适合用在低速高精度的分度工位上。

从设计思路层面，构建该三维模型时，首先需要确定基准中面，也就是两个五角锥的贴合正五边形所在平面，先绘制正五边形草图，约束五条边边长完全相等，五个内角均为108度，确保正五边形的几何精度。之后在垂直于正五边形中心的法线上确定上下两个锥顶的位置，锥顶到正五边形各个顶点的距离需要与正五边形的边长保持一致，这样才能保证所有侧面三角形均为等腰三角形，且所有棱边长度相等，符合约翰逊立体的几何定义。建模过程中需要逐一检查各个三角面的平面度，避免出现曲面扭曲或者棱边错位的问题，所有相邻面之间的拼接需要做到完全共边，不存在缝隙或者重叠面，确保后续导出为通用格式后能够直接用于3D打印、数控加工或者仿真分析。

关于外形尺寸与安装边界，该模型的整体外接球直径可根据实际使用场景灵活缩放，当用作教学演示模型时，可将外接球直径设置为100mm，方便手持观察各个面的几何关系；当用作光学元件基体时，可将外接球直径控制在20mm以内，适配光学实验台的安装空间；当用作装饰结构件时，可根据安装位置的空间大小调整尺寸，需要注意的是，由于该结构上下完全对称，安装时可以选择任意一个三角面作为安装基准面，基准面与安装平面贴合时，整体结构的重心会落在基准面的投影范围内，不会出现倾覆问题，不需要额外设计配重结构。如果需要在该结构上加工安装孔，应当优先选择在三角面的中心位置开孔，避免破坏棱边的结构强度，开孔深度不能超过对应位置的实体厚度，防止出现通孔破坏结构对称性的问题。

在结构特性方面，五角双锥实体的整体刚度表现优异，由于所有面均为三角形平面结构，具备天然的结构稳定性，即使采用较薄的壁厚做空心结构，也能承受较大的外部载荷，不容易出现结构变形。在做轻量化设计时，可以将实体结构改为薄壁壳体，壁厚根据使用场景的载荷要求设置在1-3mm之间，内部可以设置加强筋连接上下锥顶与中面的五个顶点，进一步提升结构的抗变形能力，同时大幅降低整体重量。这类对称结构在做动力学仿真时，由于质心与几何中心完全重合，转动惯量在各个对称轴上的数值计算非常简便，适合用作旋转部件的配重块，通过调整尺寸大小可以精准匹配所需的配重重量，不需要额外做动平衡校准。
