研扬机器人套件RPLidarA1专用安装板

项目分类:工业机器人 发布时间:2024-12-23 ID:866767
  • 研扬机器人套件RPLidarA1专用安装板
  • 研扬机器人套件RPLidarA1专用安装板

这款安装板是专为AAEON机器人套件配套RPLidar A1激光雷达设计的固定承载结构件,主要服务于教育类移动机器人、小型巡检机器人、室内服务机器人的激光雷达安装场景,解决激光雷达与机器人本体之间的连接固定、定位精度、减震缓冲等实际工程问题。在移动机器人的感知系统搭建中,激光雷达作为核心环境感知传感器,其安装位置的平整度、定位精度、结构刚性直接影响点云数据的采集质量,若安装板存在平面度误差或安装孔位偏差,会导致雷达扫描平面倾斜,进而引发SLAM建图漂移、障碍物识别错位、导航路径偏差等一系列问题,因此该安装板的设计完全围绕RPLidar A1的安装基准与机器人套件的搭载接口展开。

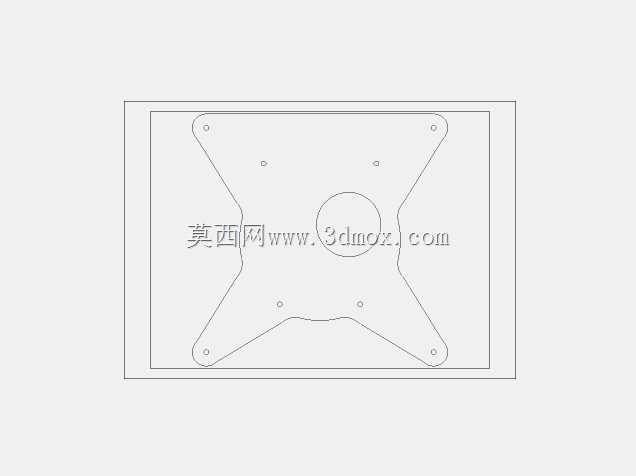

从结构设计思路来看,整体采用X型对称镂空构型,在保证四个角点安装刚性的前提下,尽可能削减板材冗余重量,避免给机器人上部承载结构带来额外负载,同时镂空结构也能减少机器人行进过程中安装板受到的风阻影响,尤其对于高速移动的小型教育机器人,降低上部结构的风阻晃动可有效提升雷达点云的稳定性。板件中心预留的圆形避让区域,刚好对应RPLidar A1底部的旋转机芯凸起结构,避免雷达安装时底部与板件发生干涉,同时中心区域的避让也能给雷达的接线端子留出足够的走线空间,防止线材被旋转机芯剐蹭磨损。

安装孔位的设计完全匹配两类接口:四个角端的通孔对应机器人套件上部搭载平台的安装螺柱,孔位公差按照H7级精度设计,保证安装时板件与机器人平台的同轴度,避免雷达安装后出现中心偏移;板件内侧靠近中心的四个小孔,完全对应RPLidar A1底部的四个固定螺孔,孔位间距严格遵循雷达官方给出的安装尺寸规范,保证雷达旋转中心与安装板中心完全重合,减少雷达扫描的偏心误差。板件边缘做了R3圆角过渡处理,避免安装调试过程中锐边划伤操作人员,同时也能减少应力集中,提升板件的抗冲击性能,在机器人发生轻微碰撞时,不会因为边角应力集中出现板件开裂的问题。

加工适配性方面,该结构完全适配3mm厚度的ABS板材加工,既可以采用激光切割工艺快速打样,也能通过FDM 3D打印进行小批量制作,两种加工方式都能满足孔位精度与平面度要求。激光切割加工时,板材切割边缘的毛刺可通过简单打磨去除,不需要后续的表面处理即可直接使用;3D打印时,无需添加支撑结构,平放打印即可保证上下表面的平面度,打印完成后仅需对孔位进行简单通铰即可完成装配。安装边界方面,板件整体外轮廓尺寸控制在机器人套件上部搭载平台的有效安装范围内,不会超出机器人本体的外围轮廓,避免机器人在狭窄空间通行时安装板与周边障碍物发生剐蹭,板件厚度3mm的设计,既保证了足够的结构刚性,在搭载180g左右的RPLidar A1雷达时不会出现中部下弯变形,同时也不会过多占用机器人上部的垂直安装空间,给其他上层传感器的搭载预留出足够的高度余量。

在实际装配场景中,该安装板可直接通过螺栓与机器人套件的上层支架连接,不需要额外加工转接件,装配时仅需按照孔位对位锁紧即可,不需要复杂的调校流程,普通的机器人调试人员即可在短时间内完成雷达的安装固定。板件的X型结构设计,也给雷达的接线留出了足够的操作空间,安装人员可以很方便地将雷达的供电与通讯线材从板件的镂空区域引出,连接到机器人内部的控制主板上,不会出现线材挤压、弯折半径过小导致的线材损坏问题。对于机器人教学场景而言,这种标准化的安装板可以帮助学生快速理解传感器安装的基准要求、公差配合原则,以及结构件轻量化设计的基本思路,不需要花费过多时间在安装结构的自行设计上,可将更多精力投入到机器人导航算法的调试与验证工作中。在小型巡检机器人的改装场景中,该安装板也可作为通用转接板使用,只要安装孔位匹配,也可搭载其他同尺寸规格的二维激光雷达,具备一定的通用适配性。
