层叠式带固定座强磁磁块组件设计

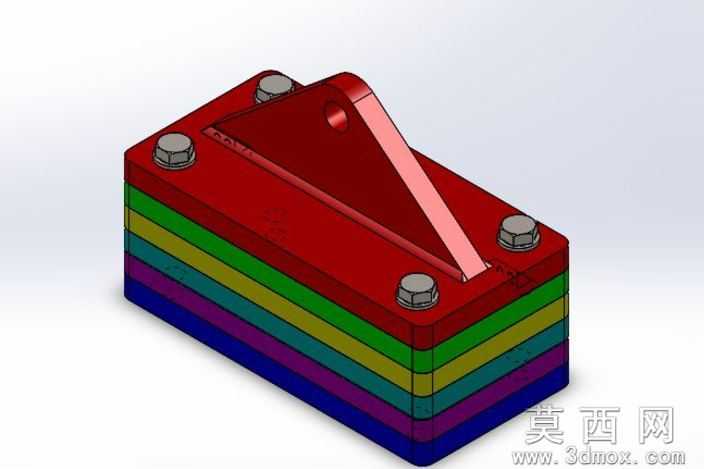

本作品为层叠式带固定座的磁块组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配设计逻辑，先完成单个磁片的基体特征绘制，通过拉伸凸台命令生成等厚度的片状磁体基体，再通过线性阵列配合颜色区分完成多层磁片的堆叠布局，每层磁片的厚度、长宽尺寸均做统一参数约束，可根据实际磁力需求快速调整叠层数量与单片厚度。上部的固定座采用一体化建模思路，通过拉伸、筋特征命令构建三角加强筋结构，提升固定座的结构刚性，避免安装使用过程中受外力出现形变；固定座的四个角位通过异型孔向导命令生成内六角螺栓安装孔，孔位与下层磁块的对应通孔做同轴心配合约束，装配时四颗内六角螺栓贯穿所有层叠磁片，与固定座的螺纹孔锁紧，实现多层磁片的紧密压合，杜绝磁片之间出现错位、松脱的问题。渲染阶段针对不同部件赋予差异化材质：多层磁片分别赋予红、绿、黄、蓝、紫等不同的彩色哑光漆面材质，既清晰区分叠层结构，也还原了工业磁块常见的环氧涂层外观效果；固定座与螺栓赋予金属质感的合金钢材质，添加轻微的环境反射效果，凸显金属部件的加工质感；整体场景采用柔和的影棚环境光，搭配定向光源突出模型的轮廓层次与结构细节，阴影参数调整为软阴影，避免生硬阴影遮挡结构特征。设计思路上，该磁块组件兼顾了磁吸性能与安装便利性，层叠式结构可灵活组合不同磁力等级的磁片，适配不同的吸附承重需求，上部的带筋固定座既可以通过螺栓锁紧磁体，也预留了吊装挂孔结构，可满足吊装、台面固定、设备内嵌等多种安装场景的使用需求，整体结构无冗余设计，所有配合间隙均符合机械加工公差要求，可直接导出工程图用于生产加工参考。
