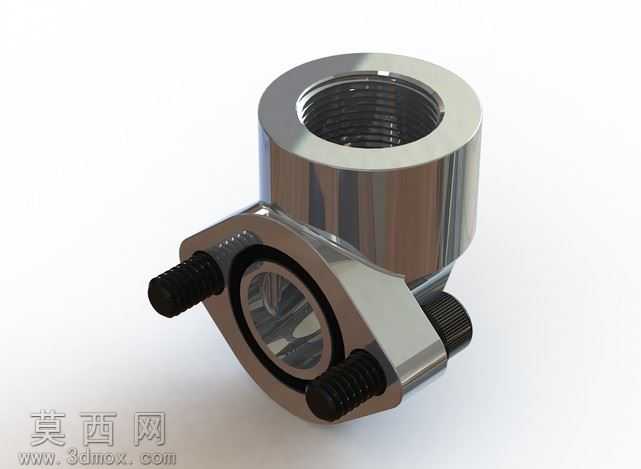

Conexao90度直角流体连接法兰结构

本作品为90度直角管路连接法兰的三维建模设计，建模阶段严格遵循机械加工公差规范，先以中心轴线为基准搭建主体回转结构，先完成上部内螺纹直通接口的轮廓绘制，通过回转命令生成带内螺纹的圆柱主体，螺纹特征采用真实螺旋扫描生成，而非贴图模拟，确保螺纹牙型、螺距、牙深完全符合对应标准管螺纹的参数要求。主体下部的侧向法兰连接端采用垂直于主轴线的基准面绘制轮廓，通过拉伸、切除命令生成带密封槽的法兰对接面，密封槽的深度、宽度尺寸匹配常规O型密封圈的安装要求，保证连接后的密封性能。法兰两侧的螺栓安装凸台采用对称建模方式，先完成单侧凸台的拉伸、螺栓孔切除、防滑滚纹特征制作，再通过镜像命令生成另一侧结构，滚纹特征采用圆周阵列的细凸条实现，还原真实零件的防滑操作触感。三个侧向锁紧螺栓的建模同样遵循标准件参数，螺栓头部的滚花、螺杆的螺纹特征都逐一还原，螺栓与法兰凸台的安装孔采用间隙配合参数，符合实际装配逻辑。材质与渲染阶段，主体金属部分采用铝合金材质参数，调整金属粗糙度、反射率参数，还原金属机加工后的细腻金属光泽，边缘处添加细微的倒角高光效果，模拟零件去毛刺处理后的真实质感；螺栓部分采用发黑处理的钢材材质，降低反射率，添加细微的表面磨砂质感，与主体铝合金材质形成明确的视觉区分。渲染时采用柔和的工作室三点布光，主光源从侧上方打亮主体金属面，突出圆柱面的光影过渡，辅光源补亮法兰对接面的密封槽细节，背光源勾勒零件轮廓，避免金属部分出现过曝死白的问题，同时添加柔和的地面接触阴影，让模型呈现出真实的放置质感。设计思路上，该法兰针对直角管路转向连接场景，将垂直转向、螺纹对接、法兰密封、螺栓锁紧的功能集成在单一零件上，相比传统拼接式直角接头减少了连接点位，降低了管路泄漏风险，结构紧凑占用安装空间小，适用于液压管路、气动管路、流体输送管路的90度转向连接场景，建模过程中所有安装尺寸、配合尺寸都预留了合理的公差范围，可直接用于生产加工的参考。
