透明亚克力电子元件收纳防护盒结构设计

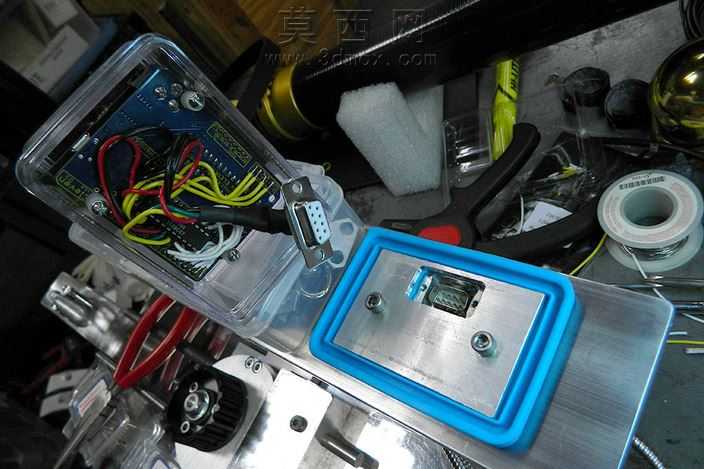

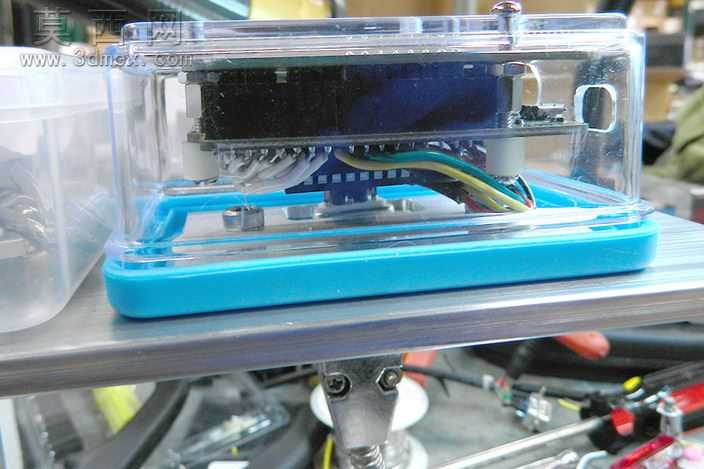

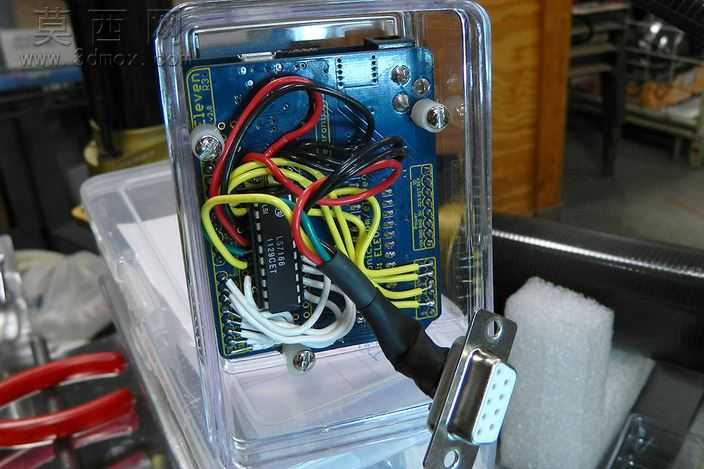

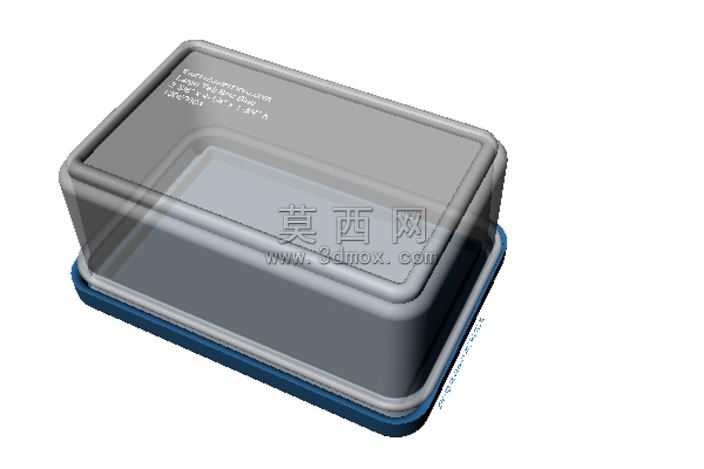

本作品为适配Arduino开发板使用的透明收纳防护盒三维模型，建模阶段首先完成核心容纳空间的尺寸标定，以标准开发板的长宽高参数为基准，预留出接线端口、外接模块的拓展间隙，同时兼顾内部走线的弯折半径需求，避免线材过度挤压造成接触不良问题。盒体主体采用透明亚克力材质进行设计，建模时对盒壁厚度做均匀化处理，保证整体结构强度的同时控制整体重量，透明材质的设定可在不开启盒盖的状态下直接观察内部电路运行状态，快速排查接线松动、元件异常等问题，无需反复拆装外壳提升调试效率。盒底部分采用蓝色硬质塑料材质设计，建模时在底座对应位置设置了多组定位柱与安装卡槽，可直接将开发板、外接驱动模块卡接固定在底座上，无需额外使用螺丝固定，降低装配复杂度，同时底座边缘做了加高围边设计，与上盖扣合后形成完整的密封腔体，可阻挡日常使用中的灰尘、泼溅液体接触内部电路，提升电子元件的使用寿命。上盖与底座的扣合结构采用嵌入式卡槽设计，建模时对卡槽的配合公差做了精细化调整，保证扣合后无松动缝隙，同时可徒手完成开合操作，无需额外工具辅助。在盒体侧面预留了标准的接线开口，对应开发板的USB供电口、外接引脚排针位置，可在闭合盒盖的状态下完成供电接线、外接传感器连接等操作，兼顾防护性与使用便捷性。建模过程中对所有棱角位置做了圆角过渡处理，避免尖锐边角在装配、使用过程中划伤线材或者操作人员，整体结构拆分清晰，各部件的拔模角度符合注塑加工的工艺要求，可直接导出用于手板打样或者小批量生产，既可以作为电子项目的防护外壳使用，也可调整内部卡槽尺寸适配不同规格的控制板、小型电子模块，拓展用于小型电子作品的外壳封装场景。
