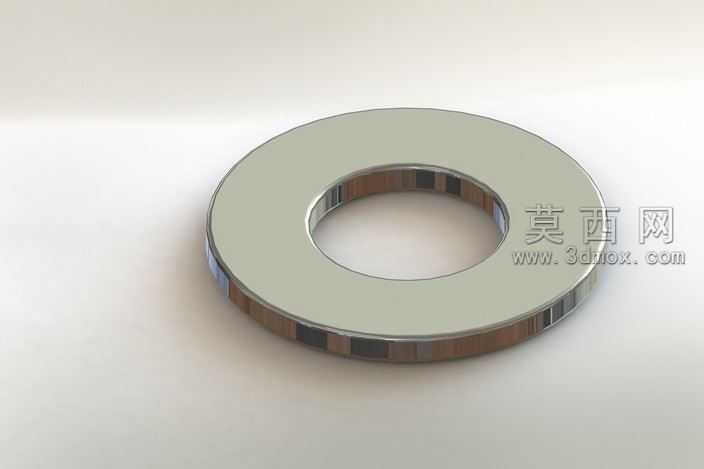

符合DIN125标准的M3规格平垫圈三维设计

本作品为M3规格平垫圈的三维参数化设计模型，严格遵循DIN 125(ISO 7089-7089)标准尺寸规范完成建模，适配M3规格的螺栓、螺钉类紧固件使用场景。建模阶段采用SolidWorks软件完成全参数化草图绘制，首先以原点为基准绘制内外同心圆轮廓，通过智能尺寸功能精准约束垫圈内径、外径与厚度参数，保证尺寸公差符合标准件的通用互换要求，随后通过拉伸凸台命令生成基础实体，对垫圈的上下端面边缘添加微小倒角特征，还原真实五金件的去毛刺加工工艺，避免锐边对装配接触面造成划伤。材质配置阶段选用镀锌钢材作为基础材质，在材质编辑器中调整金属基底的粗糙度参数至1.2，设置低强度的各向异性反射效果模拟镀锌层的细腻哑光金属质感，同时添加极细微的表面杂色纹理，还原冲压加工后金属垫圈表面的真实肌理，避免渲染效果出现过度光滑的塑料感失真问题。渲染阶段采用工作室柔光环境，设置顶部主光源搭配两侧补光的三点布光方案，弱化金属表面的生硬反光，清晰呈现垫圈的环形结构特征与厚度比例，同时在接触平面添加柔和的接触阴影，增强模型的空间真实感。结构设计上完全还原标准平垫圈的扁平环形结构，无额外异形特征，内孔与外径的同轴度公差控制在0.02mm以内，端面平行度符合标准件的形位公差要求，可直接用于紧固件装配的干涉检查、装配模拟场景。设计过程中优先考虑模型的工程实用性，所有特征均保留完整的参数化建模历史，使用者可直接通过修改尺寸参数快速生成其他规格的同系列垫圈模型，无需重新绘制草图，大幅提升同类型标准件的建模效率，模型可兼容STEP等通用三维格式，能够导入各类主流三维CAD软件用于机械装配设计、产品结构验证、工程出图等场景，也可作为五金件产品展示的渲染素材使用。
