带圆弧槽与通孔的L型机械练习块

　　日常做机械结构建模练习的时候，这类带多特征组合的块体零件是非常好的训练载体，很多刚接触三维建模的工程师都会从这类零件入手，练习拉伸、切除、圆角、打孔这些基础特征的操作逻辑，同时也能锻炼识图能力，从二维工程图的尺寸标注里还原三维结构的空间形态。从实际应用场景来看，这类结构的零件常出现在小型工装夹具的定位基座、非标自动化设备的安装连接块、教学实训用的测绘练习件里，它没有复杂的曲面特征，所有结构都是规则的拉伸体与切除特征组合，加工难度低，普通铣床或者加工中心就能完成生产，也可以用3D打印做快速样件用于教学演示。

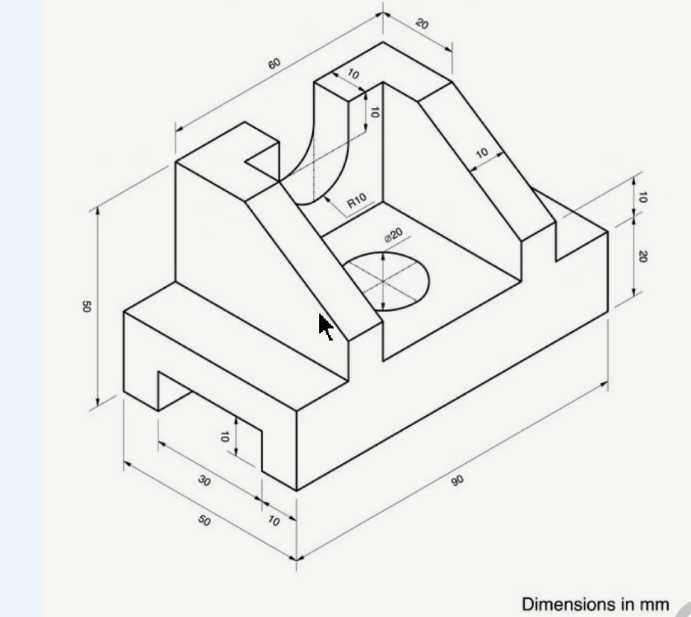

　　看这个零件的整体结构，主体是L型的块体结构，底部有一个内凹的缺口，这个缺口的作用一般是卡在设备的安装导轨或者定位凸台上，限制零件在安装面的横向位移，不需要额外做过多的定位调整就能快速装夹到位。零件的底板上开了一个直径20的通孔，这个孔可以用来穿装固定螺栓，也可以作为定位销的穿过孔，根据实际使用场景的不同，孔的边缘可以做倒角处理，避免安装的时候刮伤螺栓或者销件的表面。

　　往上看立板部分的结构，一侧做了R10的圆弧过渡槽，这个圆弧槽一方面是减少零件的应力集中，避免在受载荷的时候直角位置出现开裂的情况，另一方面也可以作为走线槽或者小型杆件的避让位，让相邻的零件或者管线可以顺着圆弧面排布，不会被直角棱边刮损。立板的两个侧边都做了带10mm宽度的凸台结构，凸台的高度和立板保持一致，这些凸台可以作为相邻零件的安装贴合面，相比整个大平面贴合，小凸台的平面度更容易加工保证，安装的时候也能减少配合面的接触面积，降低装配难度，避免因为大平面的平面度误差导致安装不稳。

　　从尺寸边界来看，整个零件的总长是90mm，总宽度是60mm，总高度是55mm，属于小型的块状零件，安装的时候占用的空间很小，底部凹口的深度是10mm，宽度是30mm，对应的安装导轨或者凸台的尺寸要和这个凹口做间隙配合，单边留0.1到0.2mm的间隙就足够，既保证安装顺畅，又不会有太大的晃动量。立板上的圆弧槽半径是10mm，中心位置距离立板内侧的尺寸是10mm，设计这个尺寸的时候要注意圆弧和相邻凸台的衔接位置不能出现薄壁，避免加工的时候出现崩边，实际建模的时候要检查特征之间的合并情况，不能出现零厚度的几何错误。

　　做这类零件的建模的时候，一般先从底板的轮廓开始拉伸，先做出底部的主体块，然后切除底部的凹口，再在底板上切除那个直径20的通孔，之后再做立板部分的拉伸，接着处理立板上的圆弧槽，最后做两侧的凸台结构，所有特征做完之后要统一检查尺寸是否和工程图标注一致，尤其是各个特征的定位尺寸，比如凸台距离边缘的10mm尺寸，圆弧的R10尺寸，通孔的中心位置，这些尺寸如果出错的话，零件加工出来就没法正常装配。另外还要注意零件的棱边，除了特意保留的直角安装面之外，其余的非配合棱边可以做0.5到1mm的倒角，去除加工产生的毛刺，也能避免安装的时候划伤操作人员。

　　这类零件虽然结构简单，但是涵盖了机械结构设计里最基础的特征设计逻辑，比如定位结构的设计、安装孔的布置、应力集中的规避、配合面的选择，很多复杂的机械结构拆解到最后，都是这些基础特征的组合，把这类简单零件的设计逻辑摸透，后续做复杂设备的结构设计的时候，才能更合理地布置各个特征，兼顾加工工艺性和装配便利性。在实际的设备维护里，这类小型连接块如果出现损坏，也可以根据测绘的尺寸快速建模加工，不需要复杂的工装，短时间就能完成替换，不会长时间耽误设备的运行。
