电源变压器配套安装基座结构件

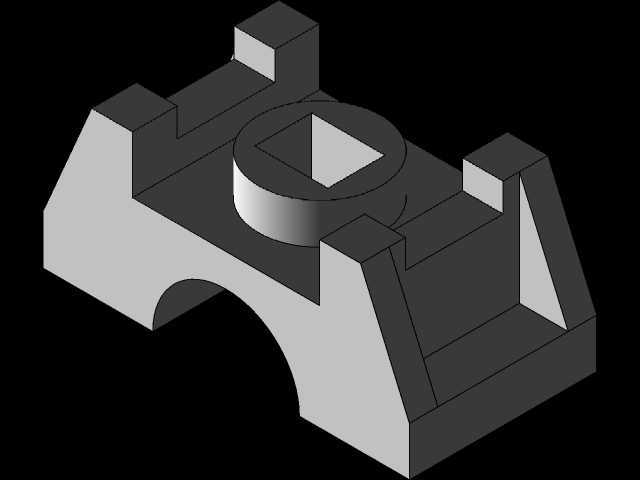

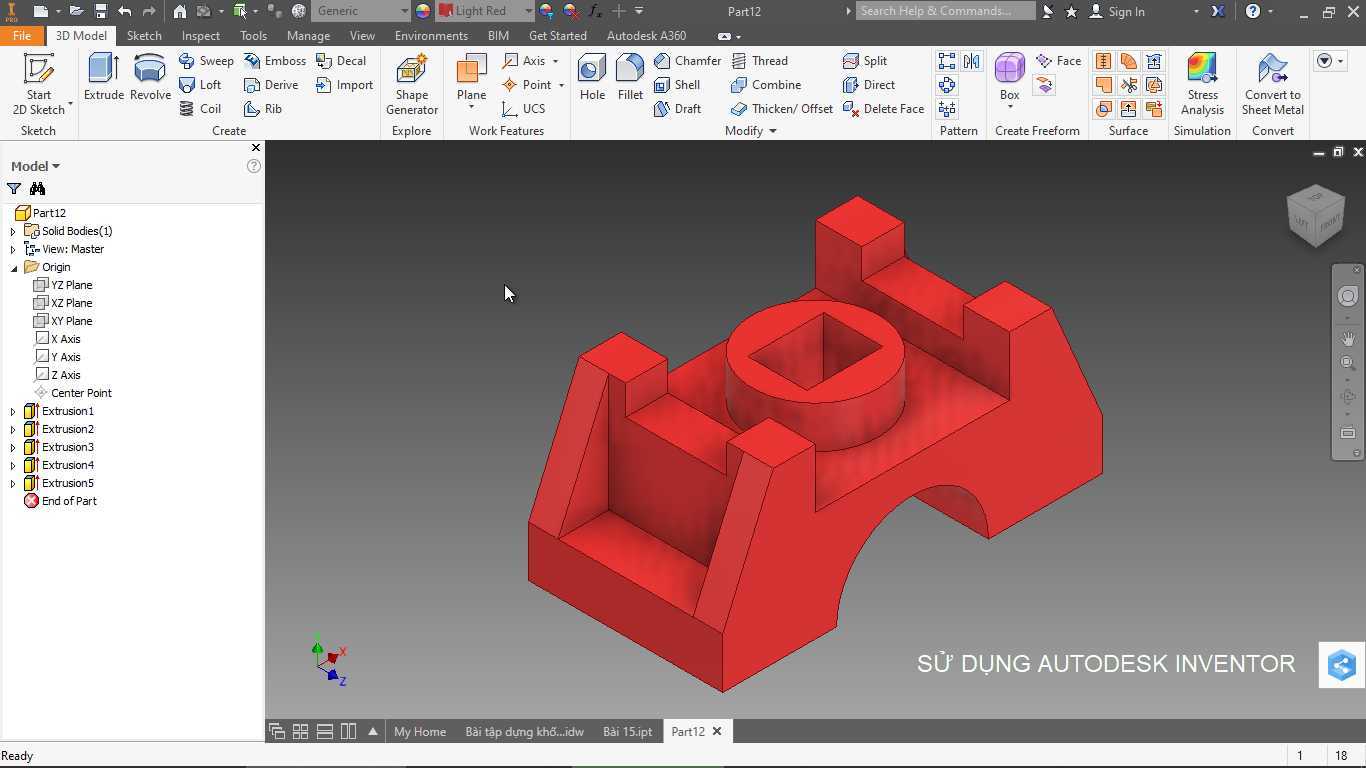

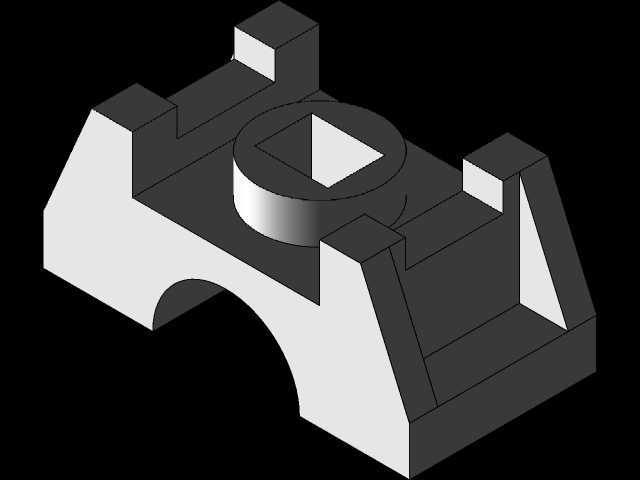

　　该结构件为电源变压器装配环节的配套安装基座，主要应用于中小功率工频电源变压器的整机内部固定场景，常见于工业控制电源、小型机电设备供电模块、民用电器内置供电单元的装配工序中，承担变压器主体与设备安装面之间的连接、定位、绝缘隔离作用，避免变压器运行过程中出现位移、与金属壳体接触导电、振动松脱等问题。从结构设计来看，构件整体采用对称式布局，底部设置弧形避让槽，可适配变压器底部圆形绕组的外轮廓，避免装配时出现结构干涉，同时减少基座与变压器绕组的接触面积，降低绕组工作热量向安装面传导的速率，为变压器预留一定的散热间隙。

　　构件中部设置带方形通孔的圆柱凸台，该结构为定位锁紧结构，方形通孔用于穿过方形截面的定位销，可限制装配后基座绕安装轴线转动，圆柱凸台的高度经过匹配设计，刚好卡入变压器铁芯中部的安装孔位，实现变压器与基座的快速对位，装配时无需反复调整位置即可对准安装孔，能有效提升流水线装配的作业效率。构件两侧设置带加强筋的立板支撑结构，立板内侧的卡槽可卡住变压器铁芯的侧部叠片边缘，限制变压器在水平方向的窜动，立板与基座主体连接处的三角加强筋，可提升立板的抗侧向载荷能力，即使设备在运输过程中受到侧向冲击，立板也不会出现断裂变形，保证变压器固定的可靠性。

　　四个角位设置的方形凸块为安装限位柱，凸块的尺寸与设备安装板上的预留定位孔完全匹配，装配时凸块卡入安装板孔位后，即可完成基座的预固定，后续打螺丝时无需手扶定位，可降低装配难度。从安装边界来看，构件整体外轮廓的长宽尺寸适配常规EI型、CD型中小功率变压器的安装尺寸，底部弧形槽的曲率半径匹配对应功率等级变压器绕组的外径，中部圆柱凸台的直径与铁芯安装孔保持0.2mm的间隙配合，既保证装配顺畅，又不会出现过大的旷量。设计过程中充分考虑了注塑成型的工艺要求，所有转角处均设置了工艺圆角，避免应力集中导致的构件开裂，各部位的壁厚保持均匀，不会出现注塑时缩痕、缺料等缺陷，适合批量注塑生产。

　　构件的材质选用绝缘性能优异的工程塑料，可耐受变压器长期工作的温升，不会出现高温变形、绝缘性能下降的问题，同时材质具备一定的韧性，可吸收变压器运行时产生的微小振动，降低振动传导至设备外壳产生的噪音。在实际选型应用时，可根据对应变压器的功率、铁芯尺寸匹配该基座的规格，装配时先将基座卡入变压器底部，再通过中部凸台定位到设备安装板，最后通过两侧立板的安装孔拧入固定螺丝即可完成装配，整个过程无需额外的定制夹具，适配常规的电源组装工艺流程。
