带切槽凸台块状电源变压器结构练习件

　　在低压配电末端的小功率供电场景里，这类带切槽的块状结构件常作为小型电源变压器的磁芯安装基座或者骨架定位支撑件使用，日常接触到的工控板卡供电模块、桌面小型设备内置电源、教学实验用电源模组里，都能见到类似结构的身影，它不需要承担大载荷的结构受力，核心作用是给磁芯、绕组提供精准的定位限位，同时预留出绕组走线、引脚焊接的避让空间，避免装配过程中出现绕组刮破、引脚错位的问题。

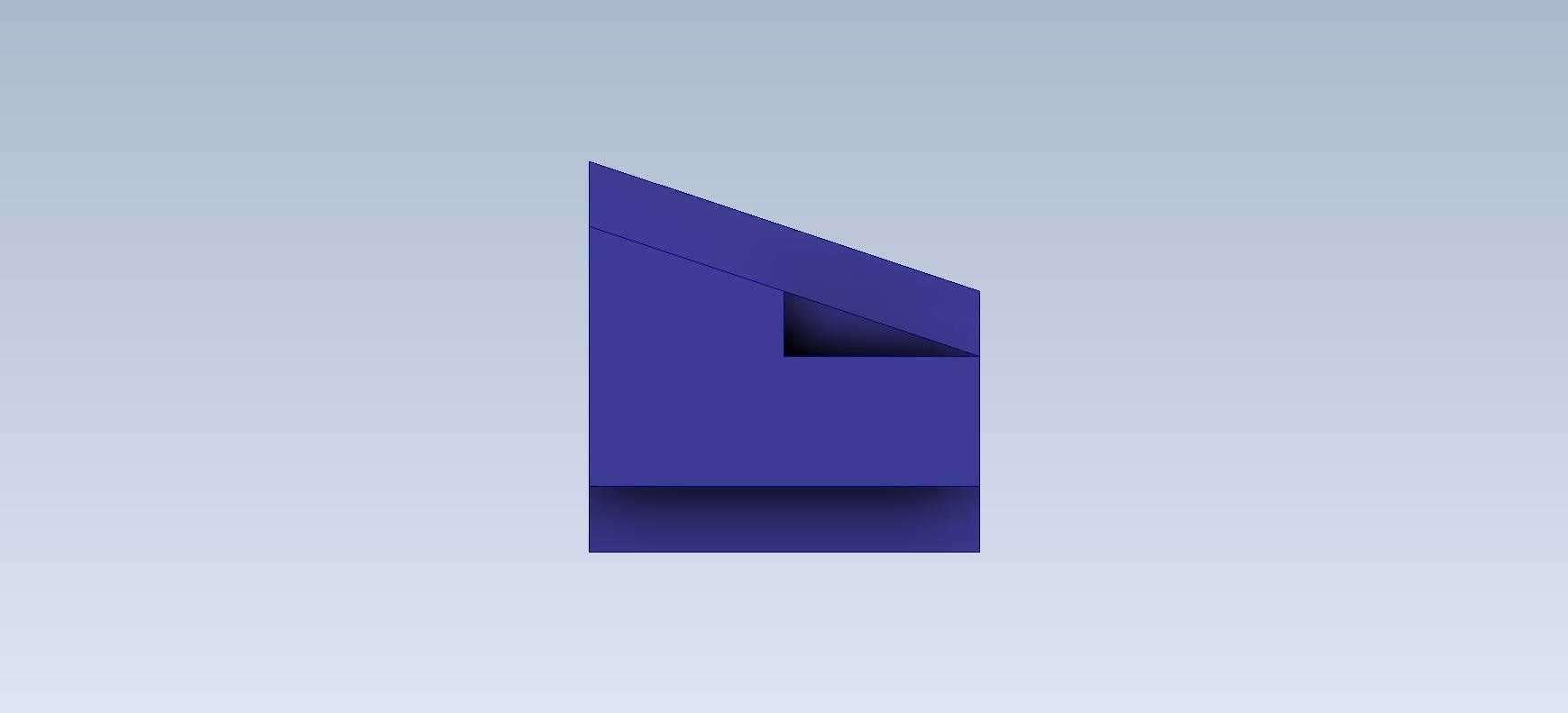

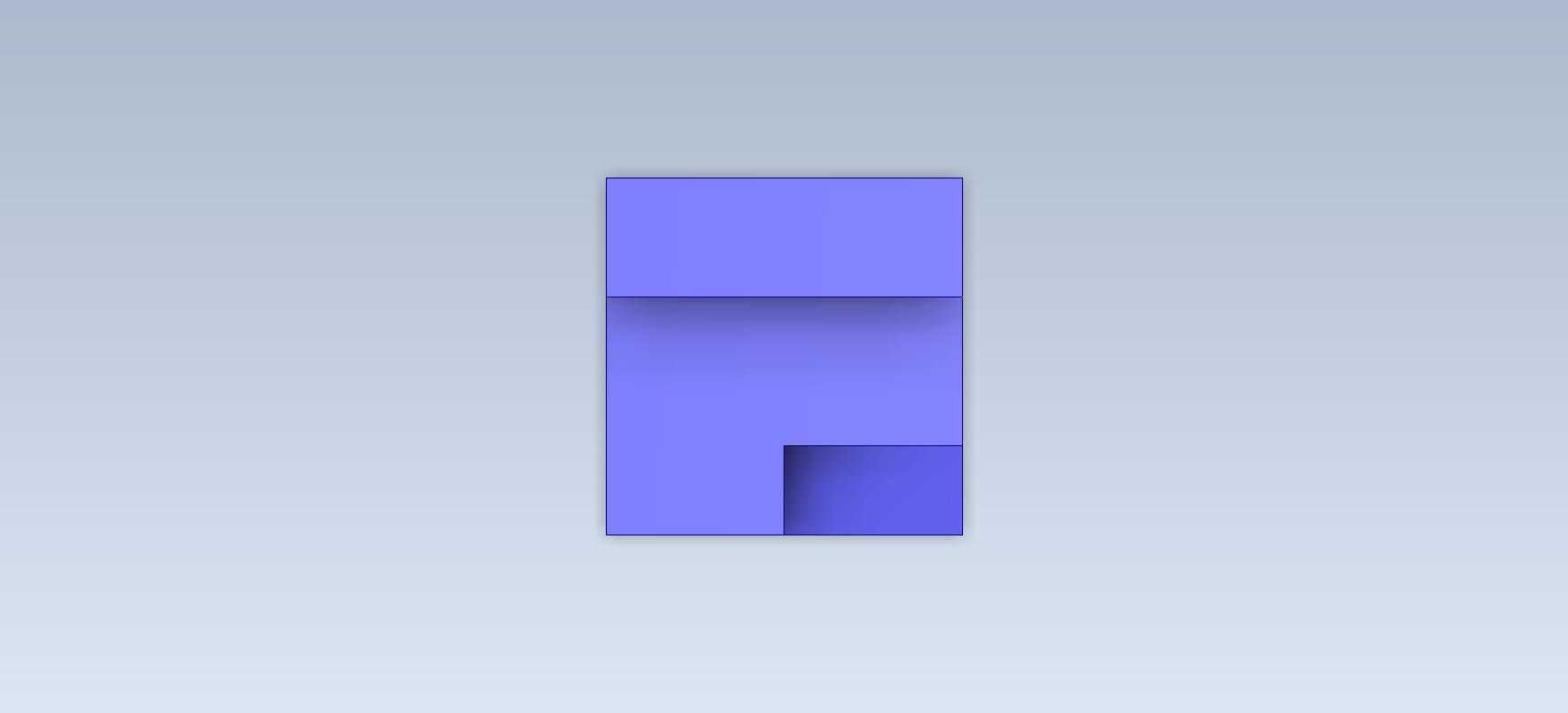

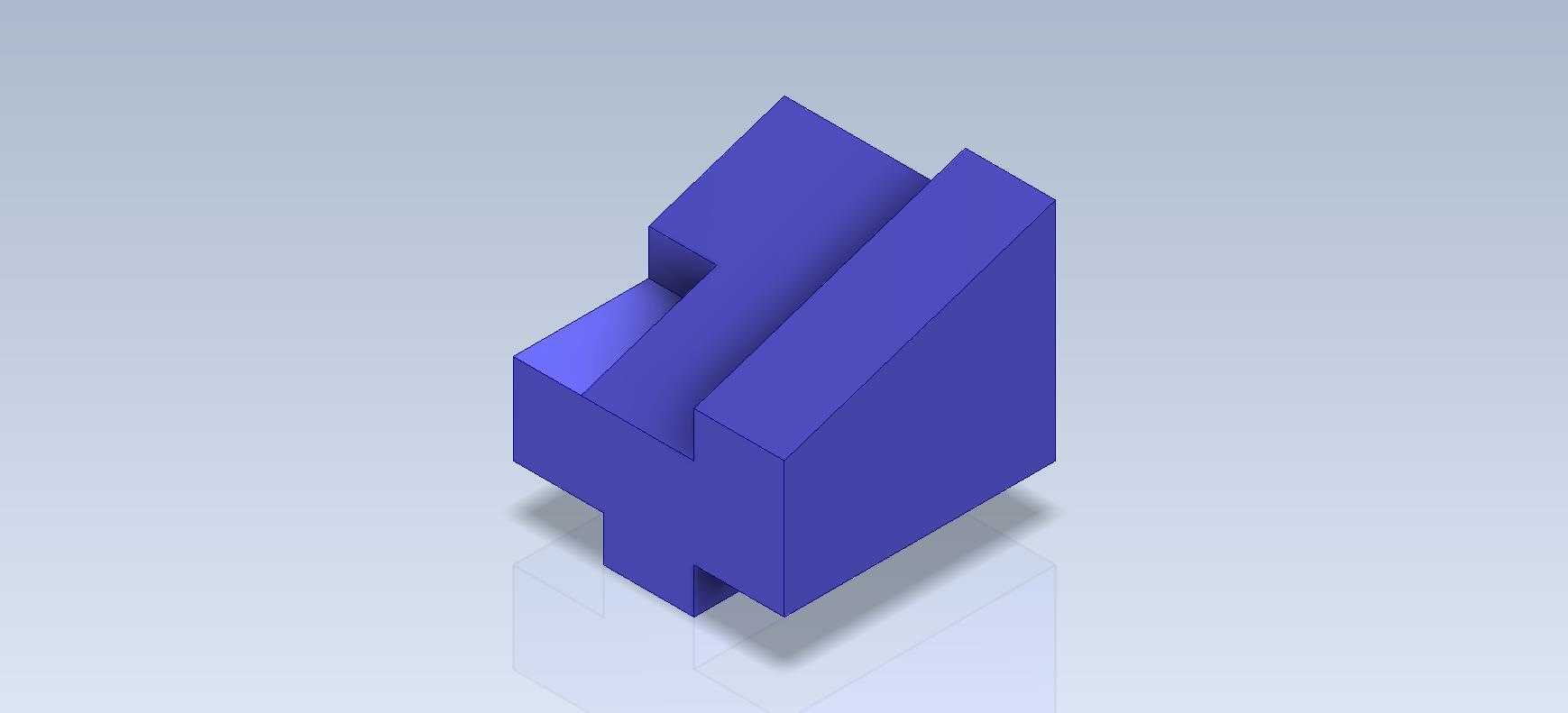

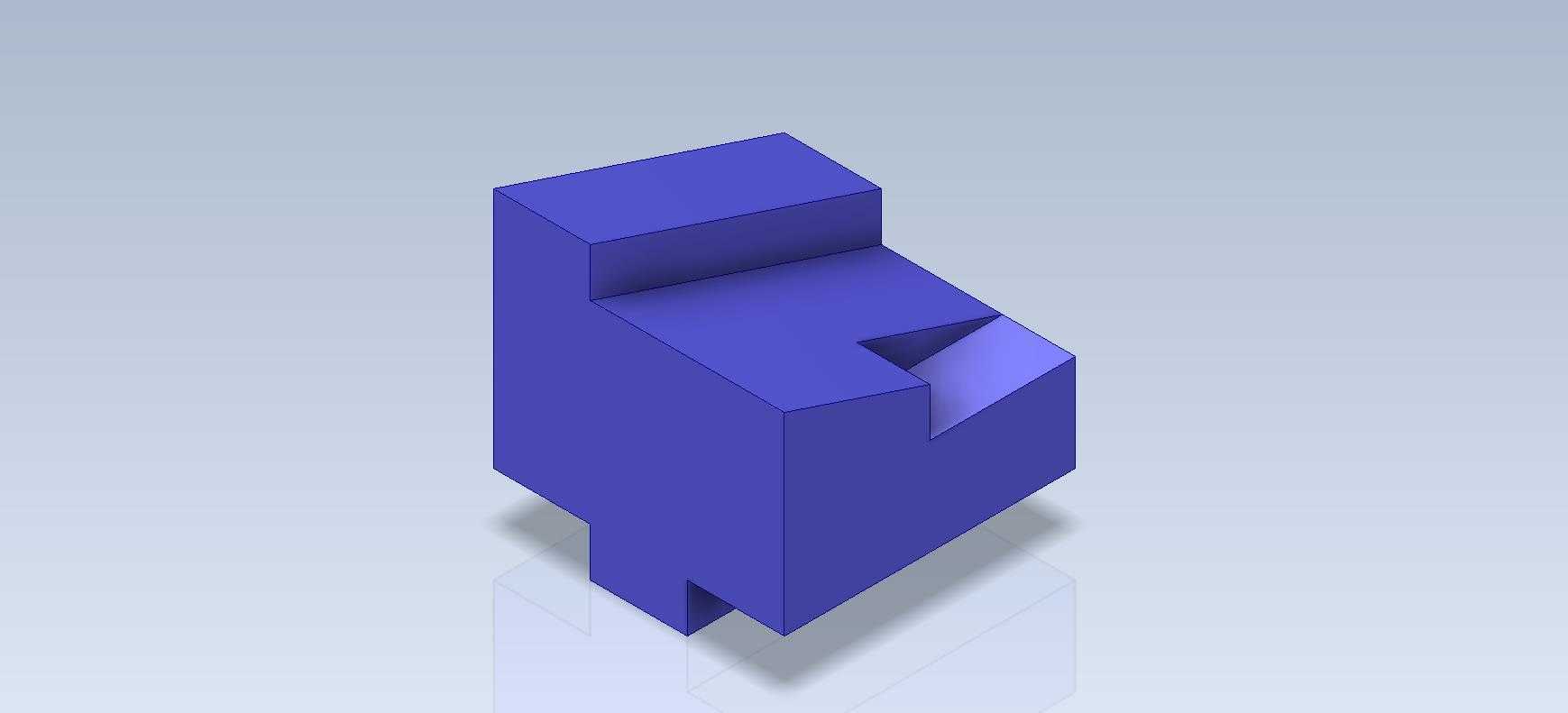

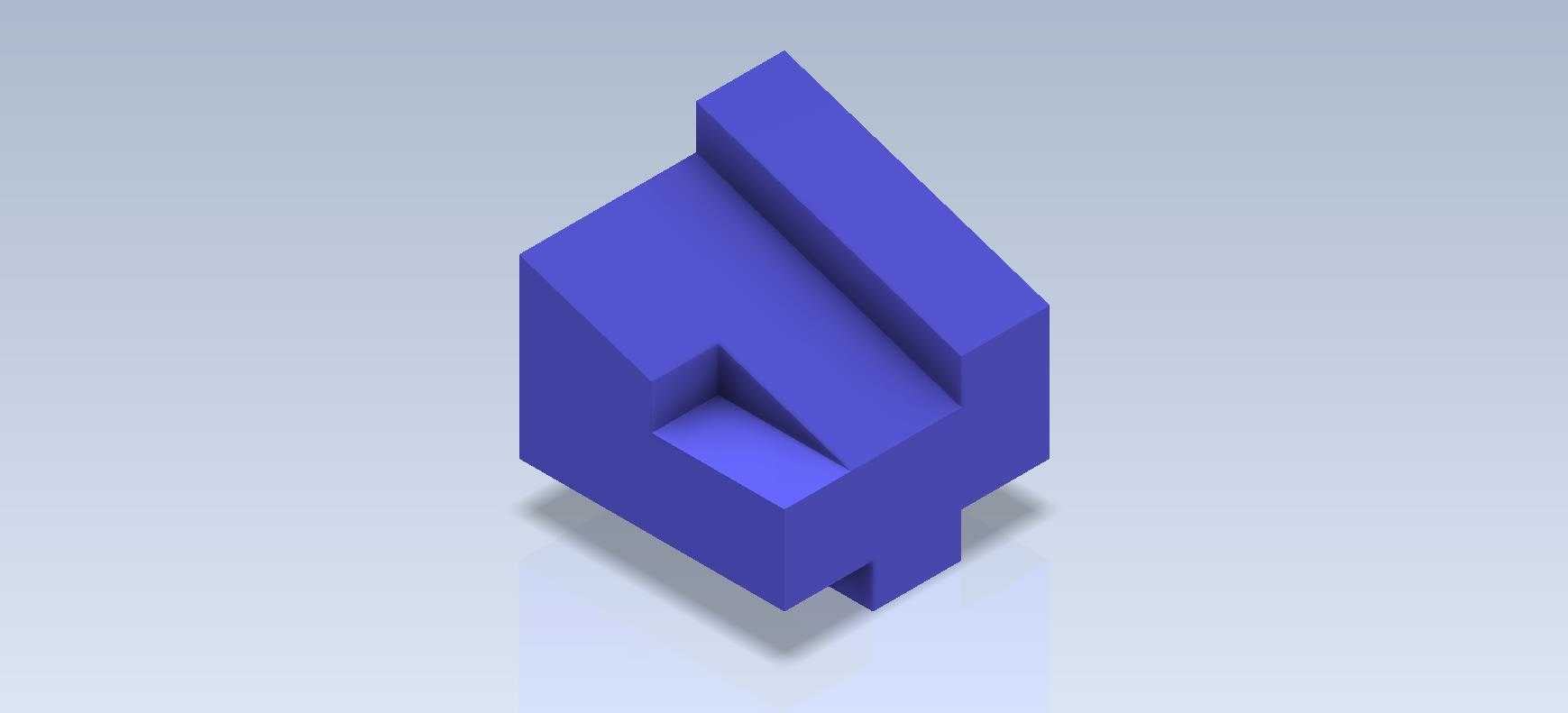

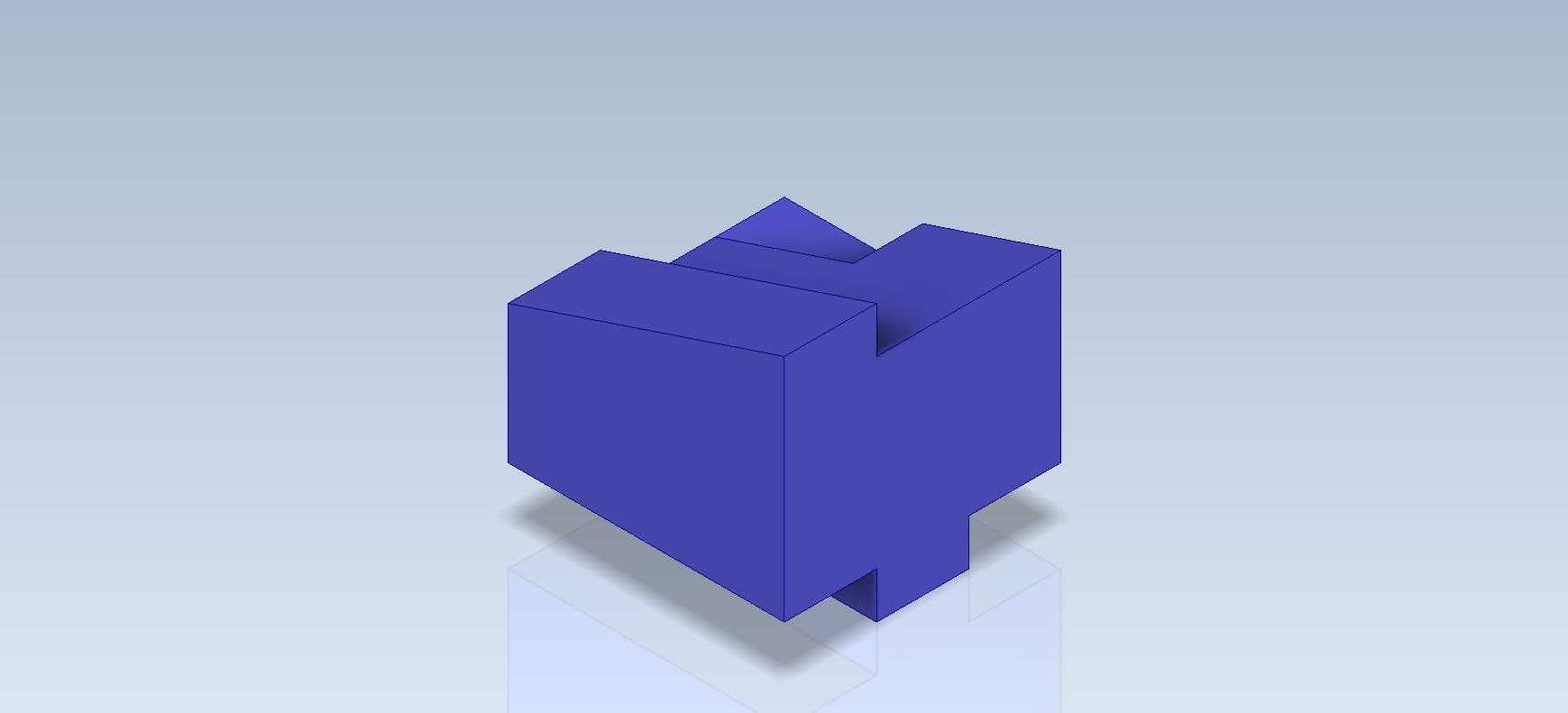

　　从实际功能特性来看，这个零件的主体是规整的立方块基体，一侧延伸出等高的凸台结构，凸台与基体之间开出了斜向过渡的凹槽，底部还带有两个对称的小凸脚，这些结构都不是随意设计的：基体的平整大面是用来贴合磁芯的安装基准面，平面度需要控制在0.05mm以内，保证磁芯贴合后不会出现气隙过大导致的磁损上升；侧面的凸台是用来卡装绕组的绝缘挡片，挡片卡入后可以把初次级绕组物理分隔开，满足安规要求的电气间隙；斜向凹槽一方面是给绕组的引出线预留走线空间，避免引出线在转角处被直角棱边割破绝缘层，另一方面也能减少零件的整体用料，在不影响结构强度的前提下降低零件自重；底部的两个小凸脚是插入PCB板的定位孔内使用的，凸脚的尺寸与PCB开孔做间隙配合，装配时可以快速定位，过波峰焊的时候也能保证零件不会偏移，焊接后凸脚还能起到辅助固定的作用，提升整个电源模块的抗振性能，在设备运输或者日常运行产生振动时，不会出现零件松脱的问题。

　　做这个结构的建模练习时，首先要确定整体的安装边界，这类小型电源配套的结构件，整体安装尺寸通常控制在30mm见方以内，不能超出PCB板上预留的电源区域空间，底部凸脚的中心距要匹配标准PCB的孔位间距，通常是2.54mm的整数倍，方便和通用PCB设计规范对齐。建模的思路要从基体开始，先拉出主体的方块特征，确定整体的长宽高基准，然后再做侧面的凸台拉伸，这里要注意凸台和基体的结合处不能出现零厚度的几何错误，不然导入工程图或者做仿真的时候会出现报错；接下来做斜向切槽，切槽的角度要和引出线的弯折半径匹配，不能做成尖锐直角，槽的深度要控制在基体厚度的三分之一以内，避免切槽过深导致零件结构强度不足，日常插拔或者受外力时出现断裂；最后做底部的两个定位凸脚，凸脚的拔模角度要控制在1-2度之间，方便后续如果开模生产的时候能够顺利脱模，凸脚的顶端要做小倒角，避免装配时插入PCB孔被毛边卡住。

　　实际生产中这类零件如果是作为绝缘骨架使用，通常会选用阻燃PBT或者电木材质，建模的时候还要考虑材质的成型收缩率，把尺寸补偿提前算到建模参数里，比如PBT的收缩率大概在1.5%-2%之间，所有的配合尺寸都要提前放好收缩量，不然开模出来的零件尺寸会偏小，导致和磁芯、PCB的配合出现间隙过大或者装不进去的问题。如果是作为磁芯的一部分，那就要用软磁复合材料，建模的时候要注意切槽的位置不能影响磁路的走向，避免磁路出现断口导致变压器的转换效率下降，空载电流变大。

　　很多刚接触三维建模的工程师做这类练习件的时候，容易只关注外形的相似度，忽略实际的安装边界和功能需求，比如把凸台做的过高导致整体尺寸超出安装空间，或者切槽的边缘没有做圆角处理导致实际生产时出现应力集中，零件受温变影响的时候容易从槽位开裂。做这类基础结构练习的时候，要时刻带着工程应用的思维去做，每一个拉伸、每一个切除特征都要对应实际的功能需求，不能为了造型好看随意添加没有实际作用的结构，比如很多人会在基体上额外加装饰性的倒角或者纹路，这些结构在实际电源产品里不仅没有作用，反而会增加积尘的风险，长时间使用后灰尘积累在纹路里容易导致绝缘性能下降，带来安全隐患。

　　另外还要考虑零件和周边元器件的安全距离，比如凸台的外侧距离旁边的电解电容、整流桥等元器件要留出至少2mm的间隙，避免元器件工作发热传导到零件上，导致绝缘材质老化加速。底部凸脚的长度要比PCB板的厚度多出1-1.5mm，这样过波峰焊的时候焊锡能够充分包裹凸脚，保证焊接强度，同时也不会因为凸脚过长导致焊后剪脚的工作量增加。斜槽的宽度要能容纳至少三根引出线同时穿过，槽内的边缘要做R0.5以上的圆角，避免穿线的时候刮破漆包线的绝缘漆，导致绕组短路。

　　从结构强度的角度验证的话，这个零件的基体壁厚最薄的位置就是切槽的底部，这里的壁厚不能小于2mm，不然零件在受焊接高温的时候容易出现变形，导致磁芯安装面不平，磁隙变大。凸台和基体连接的位置要做R0.3的圆角过渡，减少应力集中，在零件受外力冲击的时候不会从连接位置断裂。很多新手建模的时候容易把结合处做成直角，看起来棱角分明很规整，但实际生产出来的零件在直角位置很容易出现应力开裂，尤其是电木这类脆性材质，直角位置的抗冲击能力会比圆角过渡的位置低40%以上。

　　这类基础结构看起来简单，实际上涵盖了拉伸、切除、倒角、拔模这些最常用的建模命令，同时也包含了电气安规、装配工艺、材料特性、PCB配合等多方面的工程知识，把这类基础结构练扎实，后续做复杂的电源结构、整机结构的时候才能避免出现低级的设计错误，不会出现建模完成后打样回来装不上、或者装配后达不到性能要求的问题。做建模练习的时候不能只追求把外形画的一模一样，要多思考每一个结构背后的工程逻辑，为什么这里要做凸台、为什么这里要开槽、尺寸为什么要定成这个数值，把这些逻辑想通了，建模能力才能真正提升，而不是只会照着图纸抄数。
