带圆角过渡弯折薄壁结构件设计

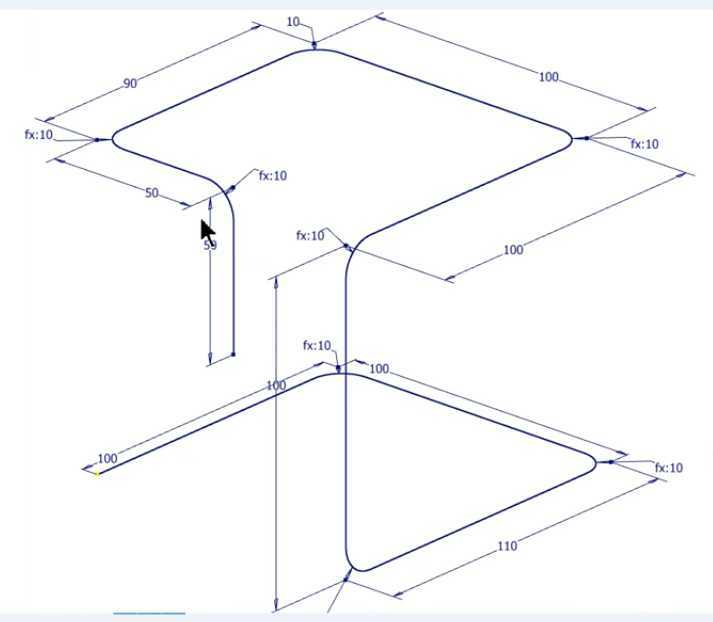

　　该结构件为等壁厚弯折成型的薄壁类零件，整体采用连续弯折的空间轮廓设计，所有转角位置均设置半径10mm的圆角过渡，避免应力集中问题，适配钣金折弯、型材弯折或者注塑成型的加工工艺要求。从尺寸标注来看，零件各段直边长度分别设置为50mm、90mm、100mm、110mm等不同规格，弯折后形成的空间结构具备稳定的支撑轮廓，可作为小型电气设备内部的安装支架、走线固定架或者防护边框使用，在电源类设备、小型变压器组件的内部结构中，这类薄壁弯折件常用来分隔内部元器件、固定线路走向，同时承担部分结构支撑作用，避免元器件直接接触外壳造成绝缘隐患。

　　设计过程中优先考虑了加工工艺的可行性，所有弯折位置的圆角半径统一，能够减少加工时的刀具调整次数，若采用钣金折弯工艺，统一的内R角可以适配同一套折弯模具，无需频繁更换模口，提升加工效率；若采用工程塑料注塑成型，均匀的壁厚搭配过渡圆角能够避免注塑过程中出现缩痕、应力开裂等缺陷，提升成品率。零件的安装边界可通过轮廓尺寸直接确认，整体外轮廓的最大延伸尺寸可通过各段直边的投影长度核算，安装时可依托直边段的平面进行贴合固定，无需额外设计复杂的安装座，直边段预留的平面区域可直接开设安装孔或者粘贴缓冲垫，适配不同的安装场景。

　　从结构练习的角度来看，该零件涵盖了空间线框绘制、等壁厚偏移、圆角过渡处理等基础三维建模操作，建模过程中需要注意各段弯折角度的空间定位，确保相邻直边段的连接位置顺滑无错位，圆角过渡处的曲面连续，避免出现建模破面或者壁厚不均的问题。实际应用中，这类结构件的壁厚可根据使用场景调整，若作为承重支撑使用可适当增加壁厚，若仅作为走线防护则可采用较薄的板材，在满足结构强度的前提下控制整体重量。

　　零件的轮廓设计没有多余的凸起或者凹槽，整体造型简洁，加工时的材料利用率较高，批量生产时的成本控制优势明显，在小型电气设备、电子电工类产品的内部结构中应用广泛，尤其是在电源变压器周边的辅助结构中，这类绝缘材质的弯折件能够有效隔离带电部件，提升设备的使用安全性能。建模时需要重点关注空间尺寸的定位准确性，各段直边的长度标注对应实际的安装空间要求，弯折角度需要匹配设备内部的布局，避免与其他元器件产生干涉，圆角的设置除了降低应力集中之外，也能够避免安装和维护过程中尖锐边角划伤操作人员或者破坏线路绝缘层，符合电气设备的安全设计规范。
