立式多孔钣金铆接支撑安装座结构设计

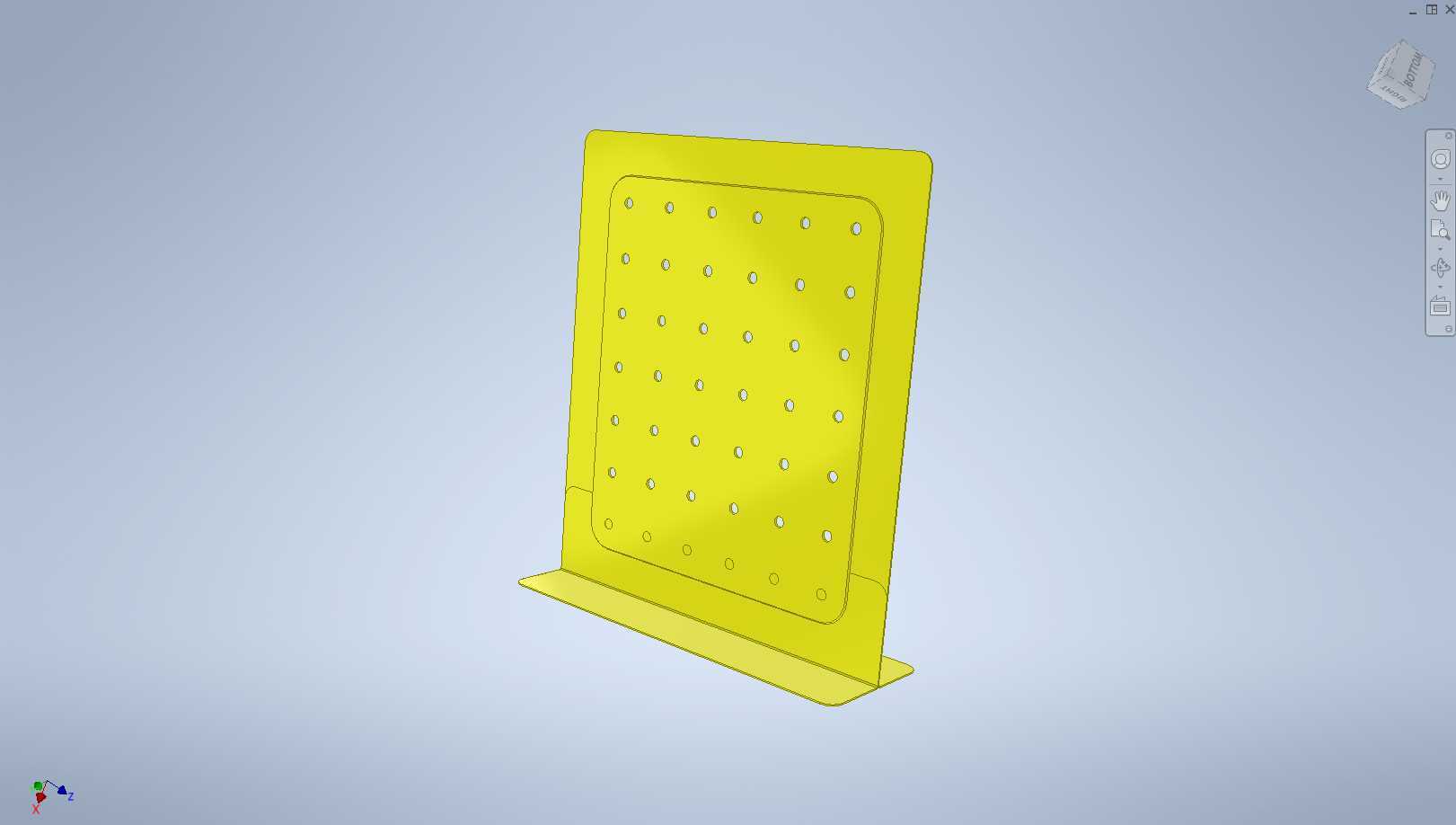

　　这款立式带折边的多孔钣金构件，主要面向电源类电子设备内部的元器件铆接装配场景使用，在小功率电源变压器的周边配套结构中，这类构件承担着绝缘隔离、元器件承载、线路规整的多重作用，区别于常规焊接成型的安装支架，采用铆接工艺组合的钣金结构，不会在加工过程中产生焊接热变形，能更好地保证板面的平面度公差，适配对安装定位精度有一定要求的小型电子元器件装配场景。从结构形态来看，构件主体为竖直布置的矩形钣金立板，底部带有一体折弯成型的L型支撑折边，折边与立板的折弯圆角经过参数化计算，既避免折弯处应力集中导致的板材开裂，也能保证放置在设备内部腔体时的支撑稳定性，不需要额外增加底部固定件即可实现初步定位，减少装配环节的零件数量。

　　立板板面采用阵列式排布的多组通孔设计，孔位的排布并非均匀等距设置，而是结合常用铆接端子、小型固定柱、走线卡扣的安装尺寸做了适配，不同孔径的通孔对应不同规格的铆接螺母、压铆螺柱的安装需求，部分小孔用于穿设绑扎线路，大一点的孔位用于铆接固定支撑柱，孔位边缘都做了去毛刺处理，避免铆接过程中刮伤线材或者影响铆接件的贴合度。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边的高度都预留了足够的折弯避空位，不会出现折弯时刀具干涉的问题，立板四个边角做了小尺寸的圆角处理，既避免锐边划伤装配人员，也能减少板材边角的应力集中，在长期受振动的设备工况下，不会出现边角开裂的问题。

　　板面的阵列孔位在建模时做了参数化关联，调整孔间距或者孔径时可以直接驱动整体孔位更新，方便后续根据不同型号的变压器配套需求快速改型，不需要重新绘制草图排布孔位，能大幅缩短衍生型号的设计周期。从安装边界来看，底部折边的宽度经过适配，刚好可以卡入常规小型电源变压器外壳的内部卡槽，折边上预留的两个定位孔可以配合螺丝做最终锁紧，立板的整体高度控制在配套腔体的净空高度以内，顶部预留了3mm的安全间隙，避免装配时和上盖产生干涉，立板的厚度选用常规冷轧钣金的常用厚度，兼顾结构强度和轻量化需求，在承受常规小型电子元器件的重量时，不会出现板面弯曲变形的情况。

　　铆接点位的设计都避开了折弯应力区，所有压铆件的安装位置距离折弯边的距离都大于三倍板材厚度，保证压铆过程中不会导致板材变形，也能让铆接后的连接件有足够的结合强度，在设备长期运行产生振动的工况下，不会出现铆接件松动脱落的问题。这类结构在学生铆接实训场景中也常作为基础练习件使用，因为其涵盖了钣金折弯、孔位阵列、压铆工艺适配等多个基础钣金设计知识点，能帮助初学者快速掌握钣金件从建模到工艺落地的全流程设计要点，理解结构设计和加工工艺之间的关联，避免出现设计出来的零件无法加工或者装配的问题。实际应用中，这类钣金铆接构件还可以根据使用场景的需求，在表面做喷塑、镀锌等表面处理，提升防锈能力和绝缘性能，适配不同的使用环境要求，孔位的排布也可以根据实际搭载的元器件类型做灵活调整，不需要改动整体的支撑结构形式，具备较强的通用性。
