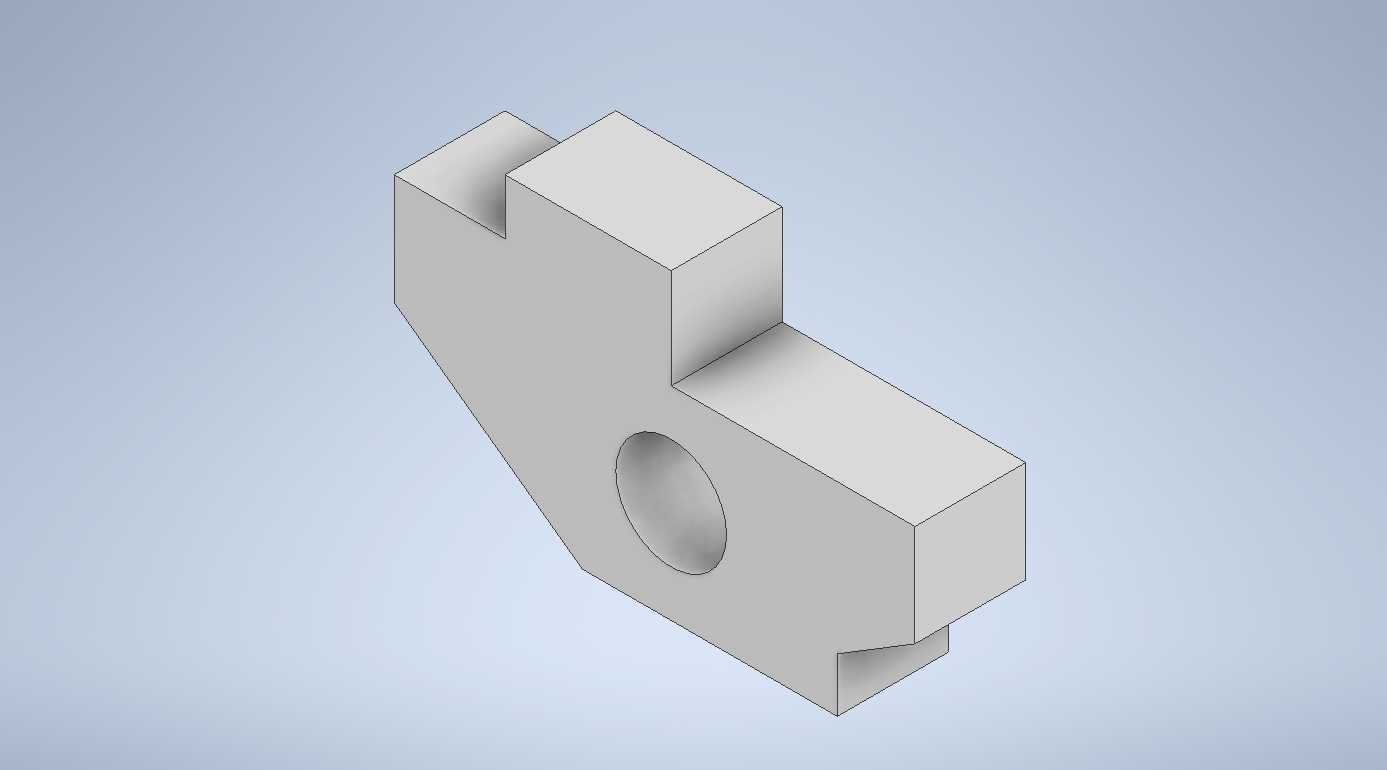

在电力输配、工业电控、民用供电等场景中,电源变压器的结构承载件长期处于复杂受力状态,既要承受铁芯、绕组的自重载荷,还要应对运行过程中的振动冲击、温度形变带来的附加应力,一旦结构件出现应力集中超出材料屈服极限,就会引发形变、开裂甚至整体结构失效,直接影响供电系统的稳定运行。本次针对电源变压器的核心承载结构开展有限元分析,首先从实际安装工况出发,明确结构件的安装边界:该承载件底部通过螺栓与变压器油箱底座刚性连接,中部圆孔用于穿装定位销轴实现与铁芯夹件的铰接固定,上部异形凸台承担绕组压紧装置的下压力,侧面延伸结构用于固定接线端子排的安装支架,整体安装空间需适配现有10kV级油浸式变压器的内部腔体尺寸,不能超出原有安装位的边界,避免与绕组、绝缘套管、油道等周边部件产生干涉。
建模阶段完全还原结构件的实际加工特征,包括铸造圆角、安装孔倒角、焊接坡口的细微结构,避免因特征简化导致仿真结果出现偏差,网格划分时在圆孔周边、底部转角、凸台根部这些应力易集中的区域进行网格加密,保证应力计算的精度,同时在非关键受力区域适当放宽网格尺寸,平衡仿真计算效率与结果准确性。载荷施加完全贴合实际运行工况,首先施加恒定的自重载荷,模拟铁芯与绕组总重量带来的垂直下压力,其次叠加变压器运行时的电磁振动载荷,按照工频50Hz下的振动加速度值施加动态载荷分量,同时考虑变压器短路瞬间的电动力冲击,将短路工况下的瞬时冲击力作为极限载荷进行校核。

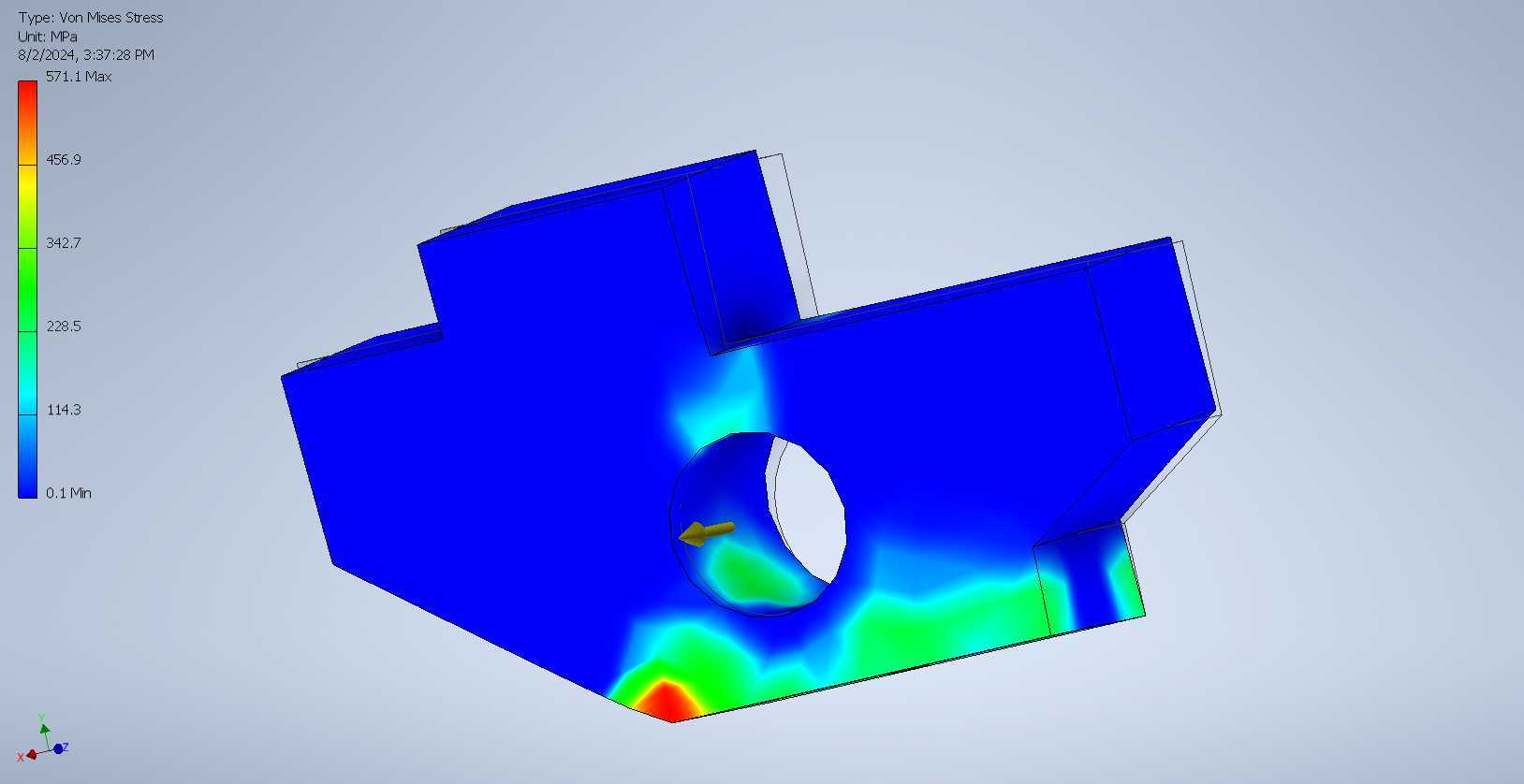

从仿真得到的应力云图可以直观看到,结构件大部分区域处于低应力水平,蓝色区域的应力值远低于所选铸铁材料的许用应力,说明主体结构的材料余量充足,不存在大面积的强度冗余浪费;而在圆孔内壁下侧、底部转角边缘、凸台与主体连接的根部位置,出现了明显的应力集中现象,绿色、黄色区域的应力值逐步升高,底部极小范围的红色区域应力值接近材料屈服极限,是整个结构的薄弱点位。针对这些应力集中区域,在不改变整体安装尺寸、不影响周边部件装配的前提下,可以做针对性的结构优化:比如将圆孔内壁下侧的过渡圆角半径从R2增大到R5,分散孔壁的接触应力;在底部转角位置增加三角形加强筋,提升转角处的抗弯截面模量;将凸台与主体连接位置的直角过渡改为圆弧过渡,减少应力突变的发生。
优化后再次进行仿真验证,可将最大应力值控制在材料许用应力的70%以内,既保证结构在长期运行、短路冲击等工况下的强度可靠性,又不会过度增加结构件的重量与材料成本,兼顾性能与经济性。这类FEA仿真分析的价值,在于不用开模制作物理样机,就能提前预判结构的受力薄弱点,在设计阶段就完成结构优化,避免后期样机测试阶段出现失效再反复修改,大幅缩短产品的研发周期,降低试制成本,同时也能为后续同类型承载结构的设计提供可参考的应力分布数据,积累结构设计的工程经验。
