带法兰安装座弯管式管路连接构件

在工业流体输送系统的布局搭建中，受设备安装空间、管路走向避让、不同接口方位对接的限制，直连管路往往无法满足现场布设需求，这类带双侧安装结构的弯管构件，是管路系统中改变流体输送方向、完成不同方位接口对接的核心承压部件，常见于液压动力回路、工业冷却循环系统、工艺介质输送管线、气动控制管路等场景中，用来衔接两个呈垂直方位布置的管路接口，同时通过两端的安装结构实现构件自身的可靠固定，避免管路运行过程中因流体脉动、设备振动引发的接口松脱、密封失效问题。

从结构设计逻辑来看，该构件采用90度弯转的流道设计，流道内壁做圆弧过渡处理，没有直角转折的突兀结构，能够最大程度降低流体在转向位置的局部阻力损失，减少流体流经弯头时的湍流、涡旋产生，一方面可以降低管路系统的输送能耗，另一方面也能减少高速流体对管壁的冲蚀磨损，延长构件的实际使用寿命。构件一端为圆形法兰连接结构，法兰端面上预留了均匀分布的紧固件安装位，可与对应通径的管路法兰通过螺栓实现刚性连接，法兰端面预留有密封件安装槽位，装配时可适配O型圈、密封垫片等不同形式的密封元件，保障连接位置的承压密封性能，避免介质泄漏。构件另一端为菱形安装固定板，板体上开设两个对称的安装通孔，可通过螺栓将该端固定在设备侧壁、安装支架或者集成阀块的对应接口上，这种双孔定位的安装形式，既可以保障安装后的位置精度，也能抵消管路运行过程中产生的径向、轴向载荷，避免应力集中在连接螺纹或者焊缝位置。

从安装边界维度考量，设计阶段需要重点核对几个核心尺寸参数：首先是弯管的中心弯曲半径，该参数直接决定了流体转向时的阻力特性，同时也影响构件整体的占用空间，弯曲半径过小会导致流体阻力陡增，过大则会增加构件的整体安装空间需求，需要结合现场的布设空间、管路内介质的流速特性做匹配选型；其次是两端安装结构的定位尺寸，包括法兰端的螺栓孔分布圆直径、安装孔直径，以及菱形安装板的两个安装孔中心距、安装板端面到弯管中心轴线的距离，这些尺寸直接决定了该构件能否与现有接口完成适配，避免出现安装错位、螺栓无法穿装的问题；另外还要关注弯管部分的通径尺寸，需要与对接管路的通径保持一致，避免出现通径突变引发的局部节流、压力损失问题。

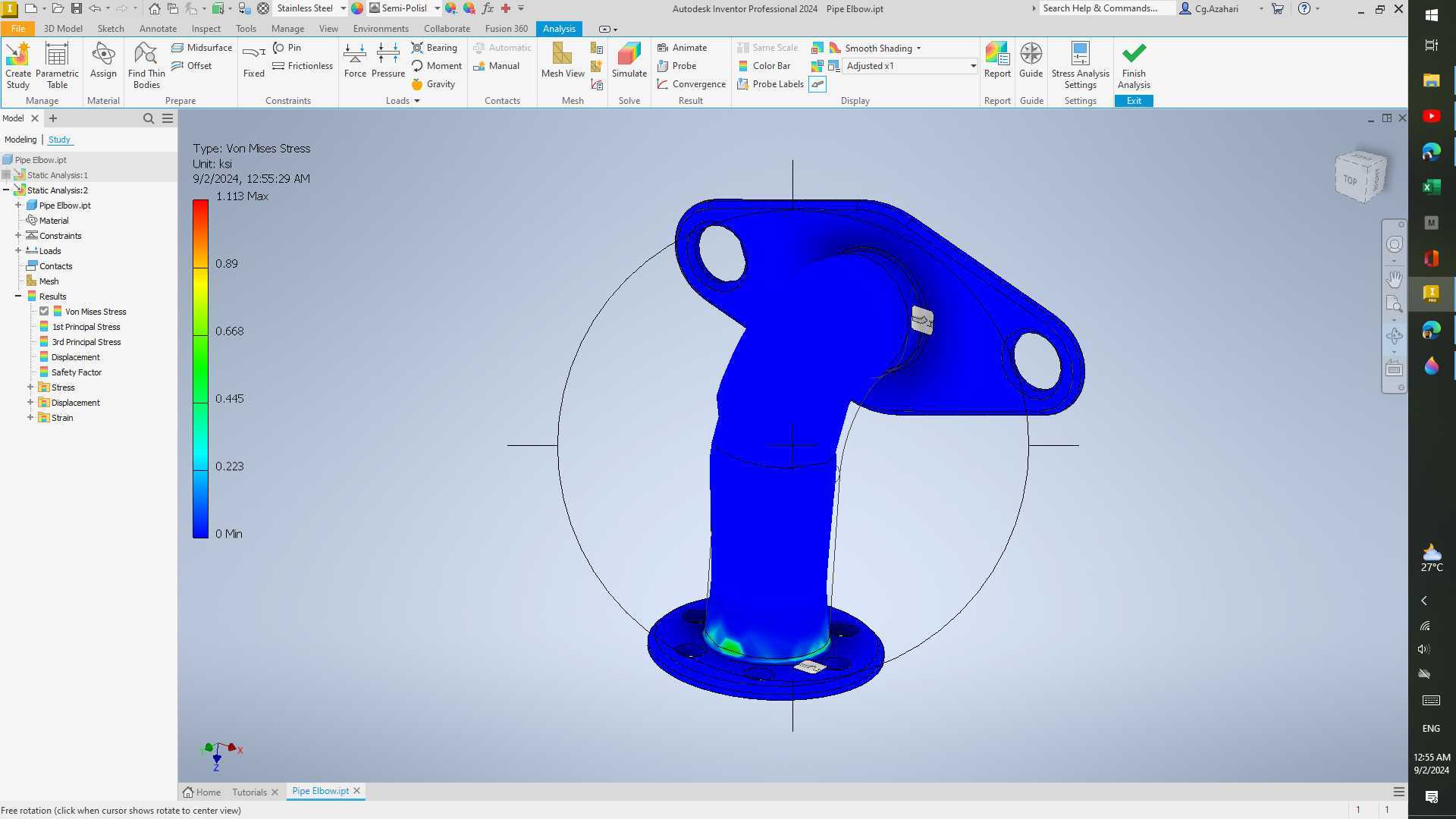

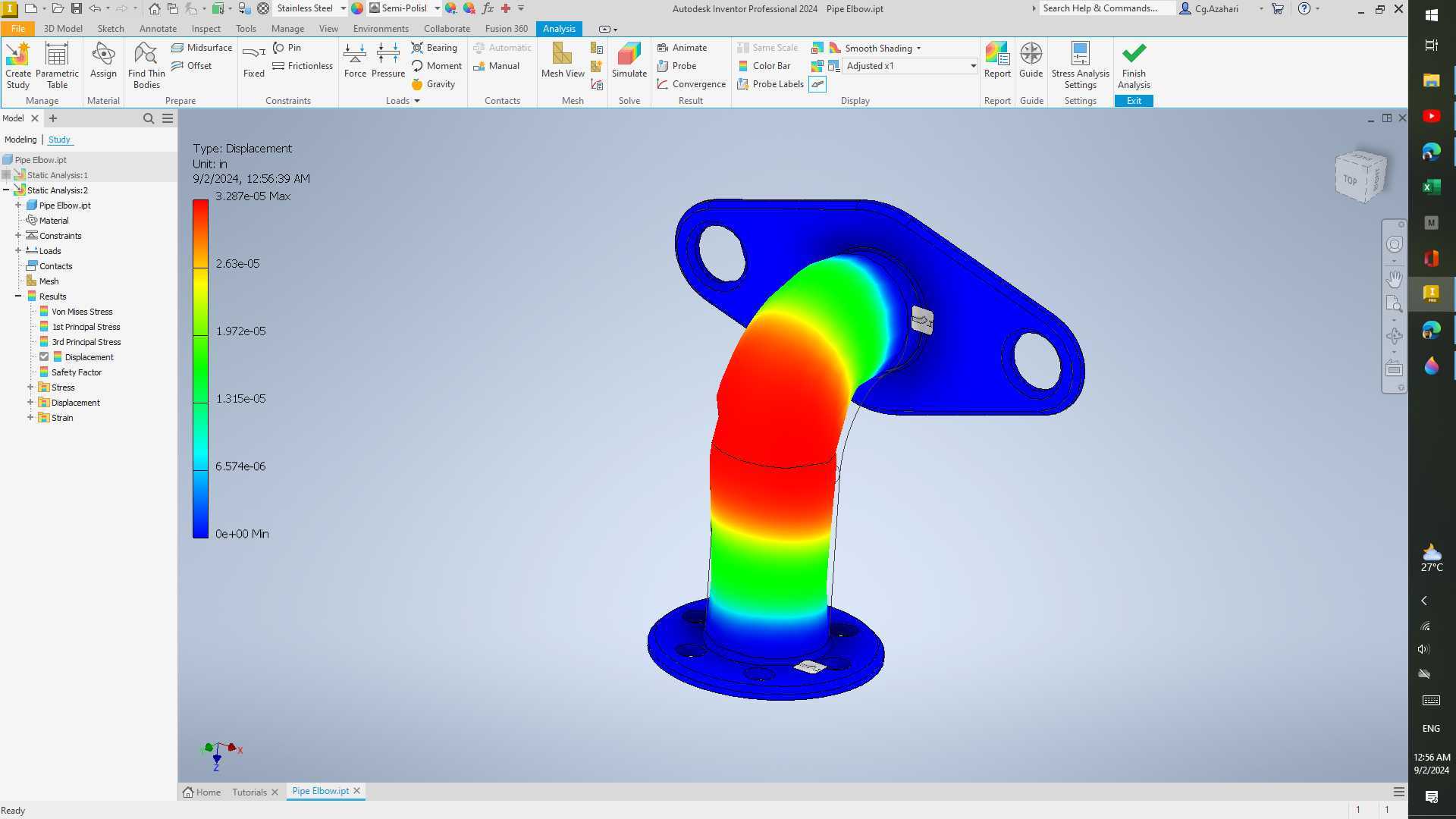

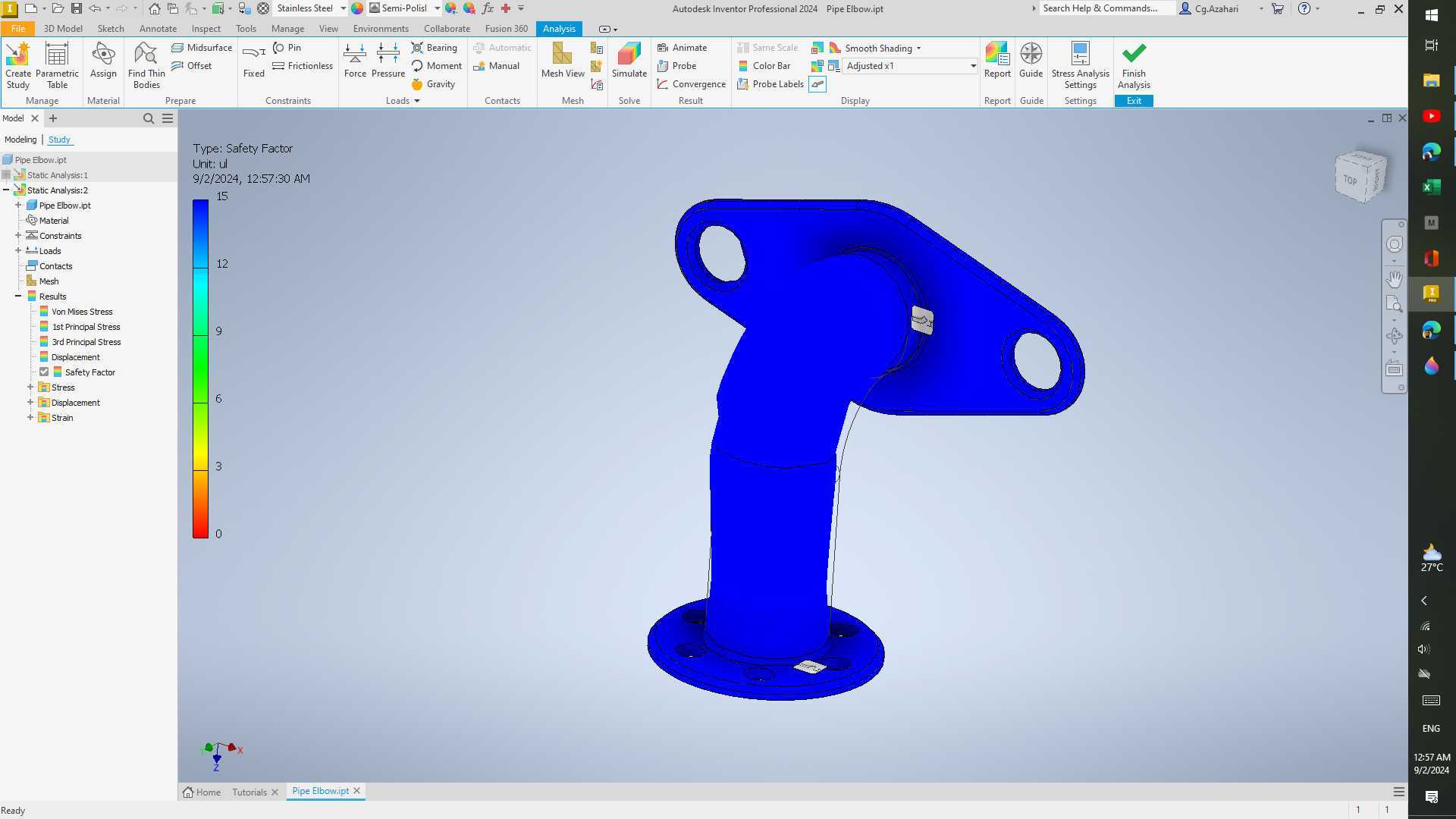

在结构强度设计层面，这类承压弯管需要承受管路内部的介质压力，同时还要承担管路自身重量、流体脉动带来的交变载荷，因此建模阶段需要针对弯管的圆弧过渡段、法兰与弯管的连接位置、安装板与弯管的焊接（或一体成型）衔接位置做重点的强度校核，通过FEA模拟可以直观看到不同载荷下的应力分布情况，从应力云图中可以识别出应力集中的高风险区域，针对性调整局部的壁厚、过渡圆角参数，避免在长期交变载荷下出现疲劳开裂的问题。比如弯管外侧受流体冲蚀更明显的位置，可以适当增加壁厚，安装板与弯管衔接的位置做圆角过渡，减少应力集中系数，法兰连接位置的厚度需要满足螺栓预紧力下的刚度要求，避免法兰变形引发密封面泄漏。

实际应用中，这类弯管构件的材质选择需要结合输送介质的特性做匹配，输送常规液压油、冷却水的场景可选用普通碳钢或者铝合金材质，兼顾强度与成本；输送腐蚀性介质的场景则需要选用不锈钢或者工程塑料材质，提升抗腐蚀能力。安装过程中需要注意法兰端的密封件安装到位，螺栓紧固要遵循对角分次紧固的原则，避免法兰面偏斜导致密封失效；菱形安装板的固定螺栓需要加装防松垫圈，应对设备运行过程中的振动载荷，避免螺栓松动。日常运维过程中，需要重点检查弯管外侧的冲蚀磨损情况、连接位置的密封状态，尤其是输送含固体颗粒介质的管路，弯头外侧是磨损高发区域，需要定期检测壁厚，避免磨穿泄漏。

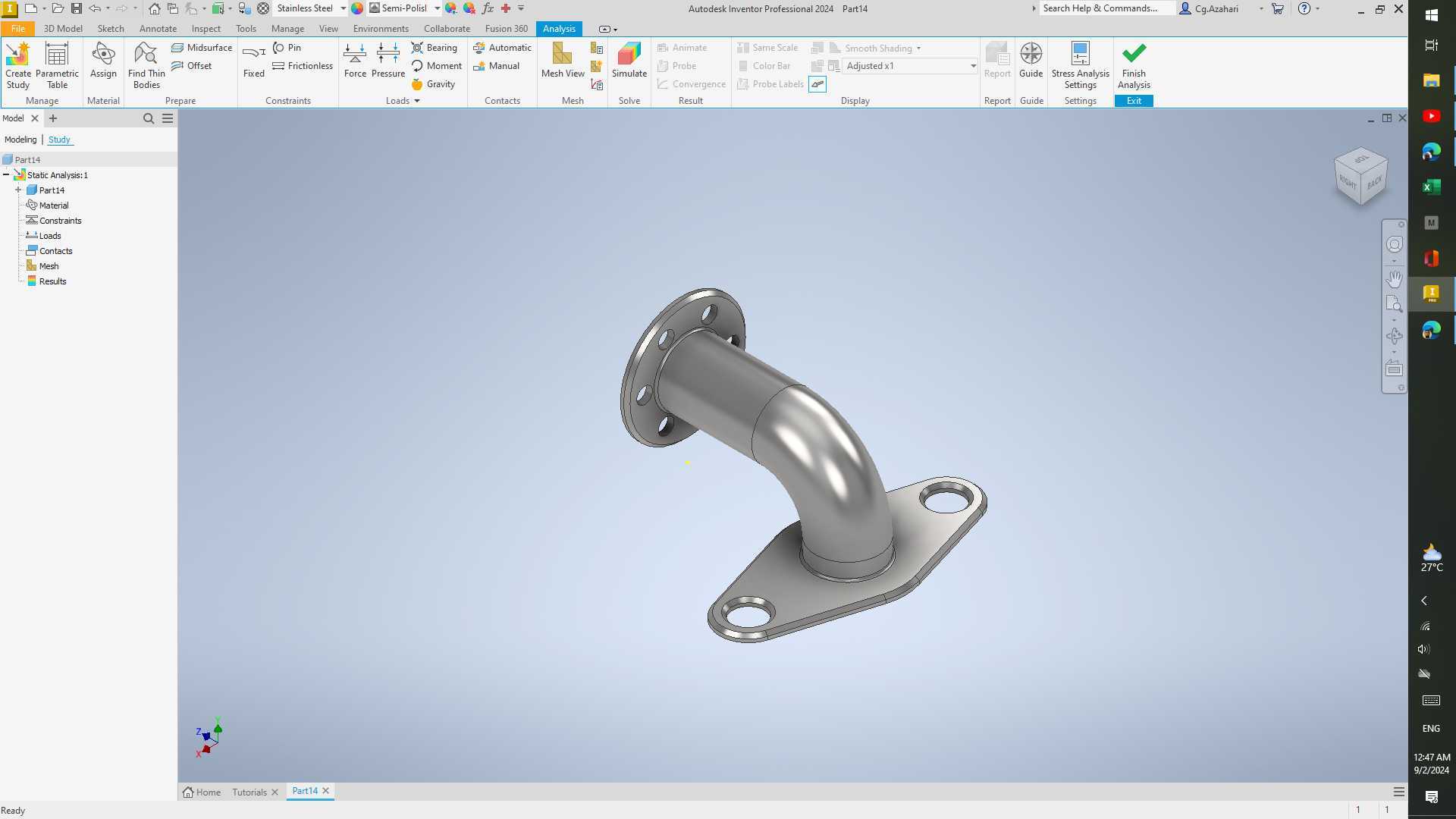

从三维建模的角度来看，这类构件的建模需要优先保障流道的连续性，内壁的圆弧过渡要顺滑无拐点，两端安装结构的尺寸公差需要符合对应管路接口的标准要求，安装孔的位置度、法兰端面的平面度都要在建模阶段做公差预留，避免后续加工、装配出现干涉问题。同时建模过程中要预留密封件的安装空间，不能出现密封件槽位尺寸不足、装配后密封件被挤压破损的问题。对于一体成型的弯管构件，还要考虑加工工艺的可行性，比如弯管部分的壁厚均匀性，安装板与弯管衔接位置的拔模角度，适配铸造、机加工或者3D打印等不同加工工艺的要求。
