带FEA应力分析的多孔连接固定基座结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868082
  • 带FEA应力分析的多孔连接固定基座结构
  • 带FEA应力分析的多孔连接固定基座结构

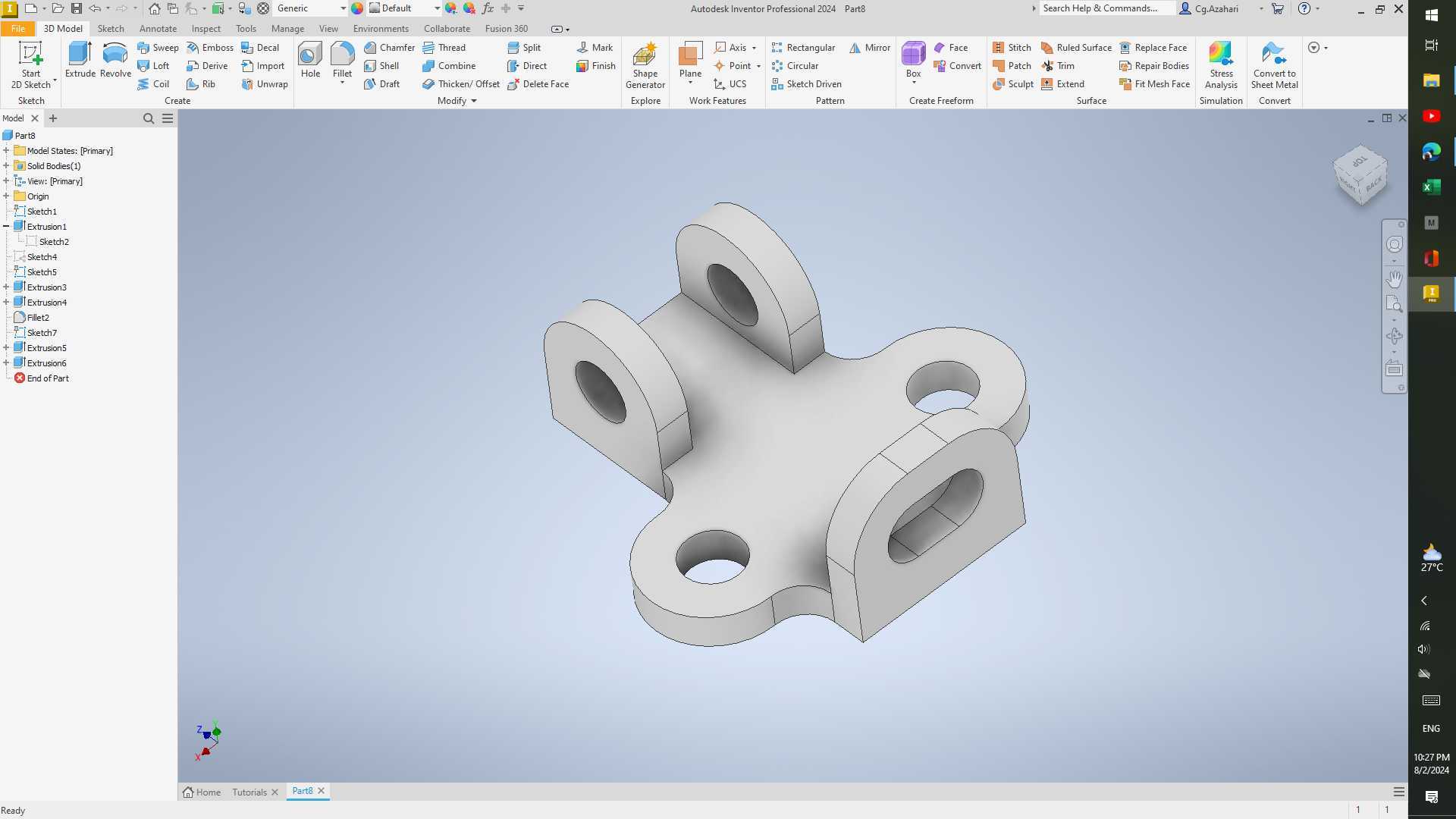

  该多孔连接固定基座多用于多工位工装夹具的承载衔接环节,在自动化生产线的工位切换模组、小型检测设备的载台固定场景中较为常见,核心作用是为上方搭载的功能组件提供稳定的安装基准,同时将作业过程中产生的交变载荷均匀传递至下方支撑框架,避免局部应力集中导致的结构形变或连接失效。从结构设计逻辑来看,基座主体采用对称式布局,四个带圆弧过渡的立耳分别对应四个安装点位,每个立耳上预留的同轴通孔用于穿装锁紧销轴或高强度螺栓,可实现与相邻构件的快速铰接或刚性连接;基座中部的平面区域为核心承载面,两个下沉式通孔用于固定上方搭载的功能模块,安装时可通过配磨调整平面度,保证搭载组件的位置精度满足±0.02mm的装配要求。

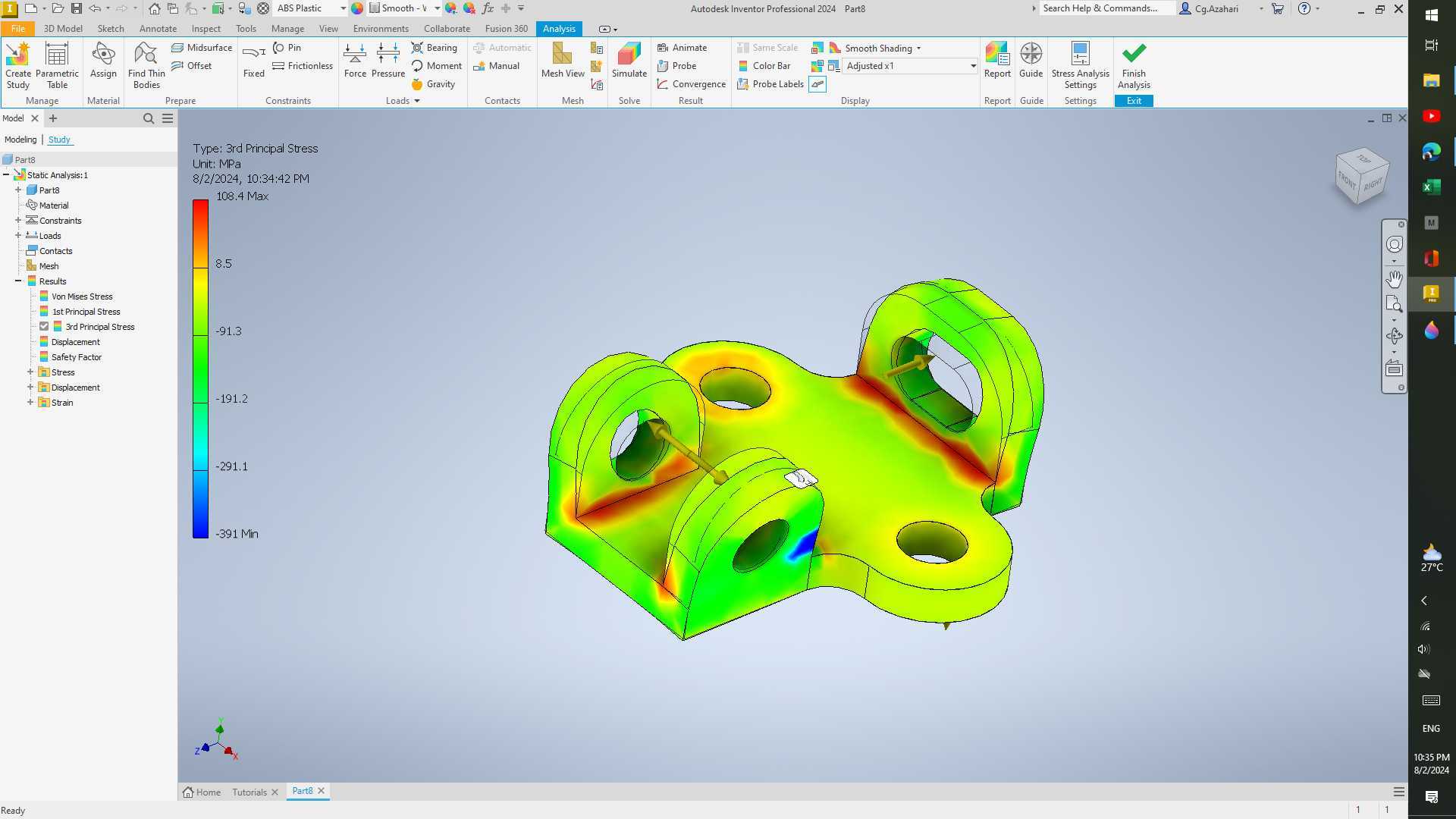

  设计阶段通过FEA仿真对结构受力状态进行了全工况模拟,针对基座承受垂直下压、侧向倾覆、交变振动三类典型载荷的场景,分别校核了不同位置的应力分布情况:立耳与主体平面衔接的圆角区域为应力集中高发区,仿真结果显示该区域最大应力值远低于所选铝合金材料的屈服强度,安全系数可达到2.8以上,完全满足长期往复载荷下的使用要求;基座底部边缘做了倒圆角处理,既可以消除加工过程中的锐边毛刺,也能避免安装时与支撑面的硬接触刮伤配合表面。

  从安装边界来看,基座整体外轮廓尺寸适配120mm×100mm的标准安装空间,四个立耳的安装孔中心距严格控制在90mm×70mm,可直接适配现有标准型材框架的安装孔位,无需额外加工转接板;中部承载面的安装孔孔位公差按照H7级精度设计,与标准M8螺栓的配合间隙控制在合理范围,既保证安装便捷性,也能避免间隙过大导致的定位偏移。实际应用中,该类基座常搭配缓冲垫片使用,在承载振动类作业组件时,可在基座与支撑面之间加装1mm厚的丁腈橡胶垫,进一步降低振动传递对整体结构的影响;立耳位置的铰接孔内可镶嵌自润滑铜套,在频繁转动的铰接场景下,能将销轴与孔壁的磨损量降低60%以上,大幅延长构件的维护周期。

  结构设计时特意将立耳的壁厚做了渐变处理,靠近主体平面的位置壁厚增加2mm,向孔位方向逐步减薄,在保证结构强度的前提下尽可能降低整体重量,相比等壁厚设计可减重18%左右,对于需要频繁移动的载台类场景,能有效降低驱动模组的负载。仿真过程中还针对极端过载工况做了验证,当施加1.5倍额定载荷时,基座最大形变量仅为0.03mm,不会出现塑性变形,可满足短时过载的使用需求;基座表面未做额外的减重槽设计,避免开槽导致的应力集中问题,整体平面的完整性也保证了搭载组件安装时的接触面积,压强分布更均匀,不会出现局部压痕。
