带安装底座立式结构FEA应力仿真分析件

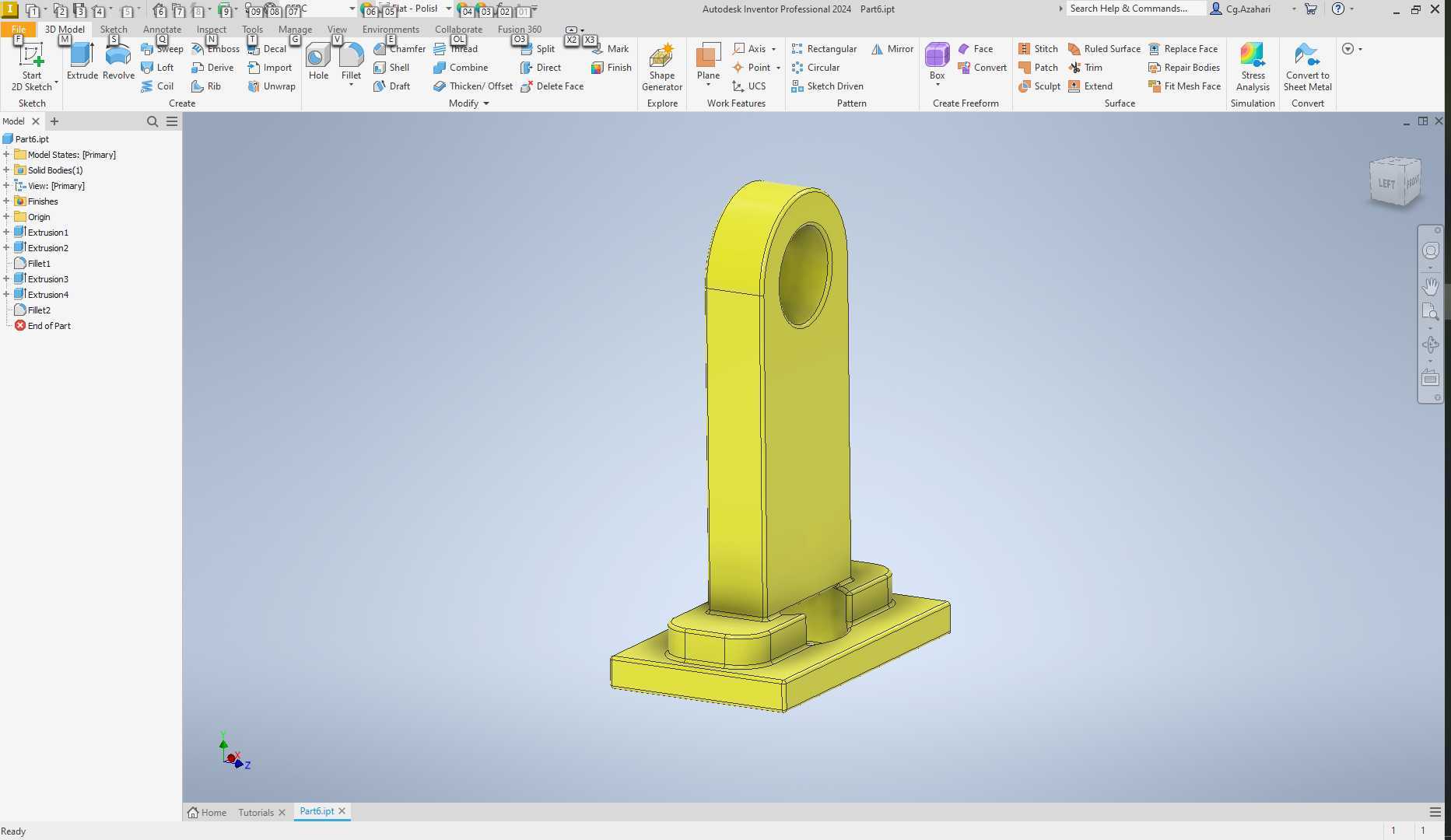

　　本次呈现的立式带底座支撑构件，核心应用场景覆盖电力配套设备内部支撑、小型工业装置承重定位等领域，作为设备内部的核心承载定位部件，其实际用途是为内部线圈、接线端子等核心功能组件提供稳定的安装基准，同时承受设备运行过程中产生的静载荷、短时振动载荷以及温度变化带来的结构应力，避免核心功能组件出现位移、形变进而影响设备整体运行稳定性。从功能特性来看，该构件采用一体化立式成型结构，底部为带安装孔的矩形法兰底座，底座上的两个对称安装孔可配合标准紧固件完成与设备壳体内部安装面的刚性连接，安装孔的位置度公差控制在0.1mm以内，可保证安装后构件的垂直度满足装配要求，避免后续装配出现干涉问题；上部为弧形过渡的立式支撑臂，支撑臂与底座之间采用大圆角过渡设计，可有效降低应力集中系数，避免载荷作用下过渡区域出现应力超限导致的结构断裂。

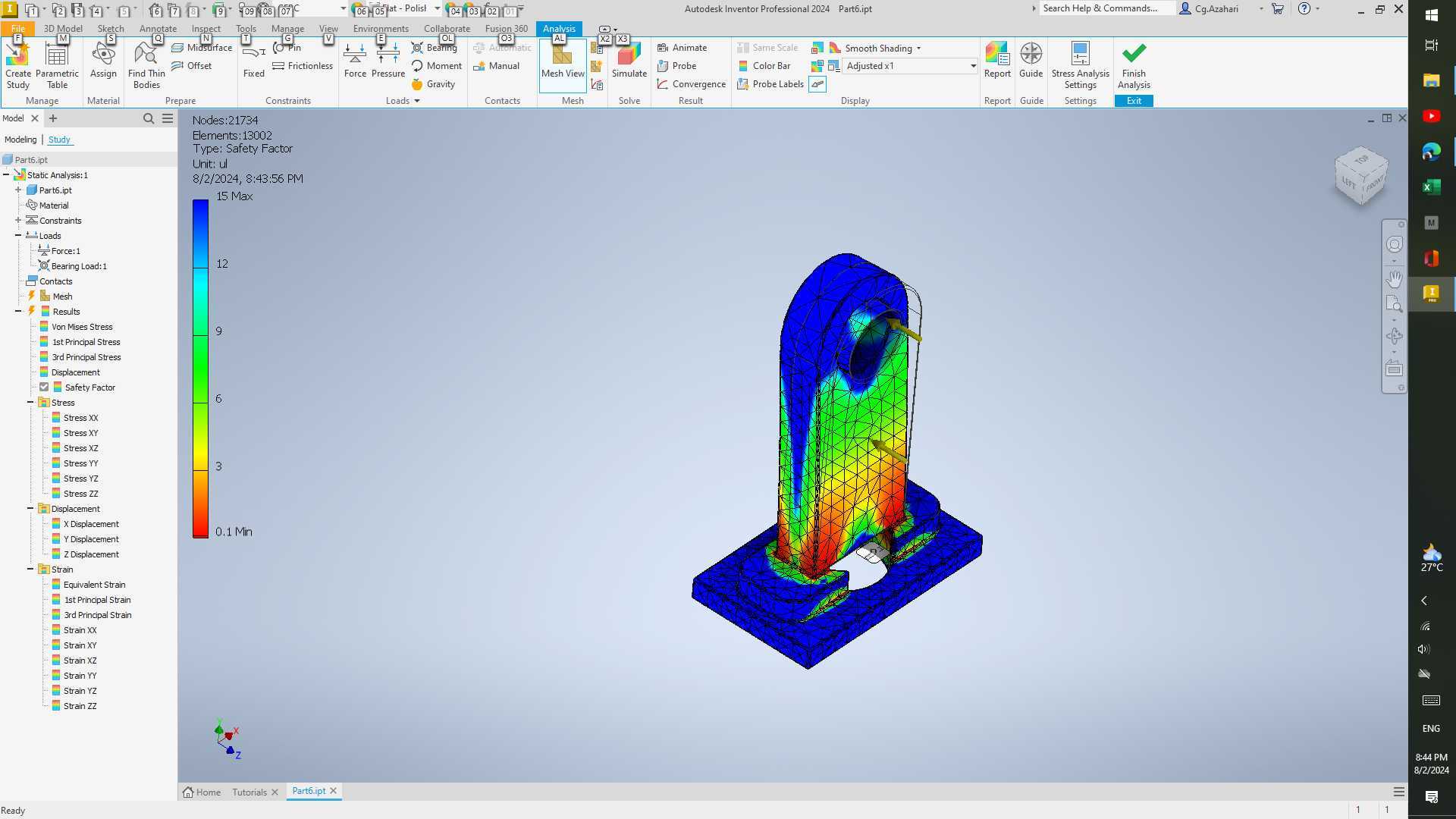

　　设计过程中优先采用FEA有限元仿真手段完成结构迭代，首先根据实际工况下的载荷边界条件，对构件底部安装面施加全约束，在支撑臂上部的安装位施加额定载荷以及1.5倍的过载载荷，通过网格划分、应力求解得到整体应力分布云图，从仿真结果可以看到，构件最大应力出现在支撑臂与底座的过渡区域，应力值远低于所选材料的屈服强度，安全系数满足工业设备设计规范要求；同时仿真结果也显示支撑臂上部的形变位移量控制在允许范围内，不会对上部安装的功能组件定位精度造成影响。

　　外形尺寸方面，底座的长宽尺寸适配常规小型电力设备的内部安装空间，整体高度满足内部组件的安装高度要求，安装边界上，底座边缘到设备壳体内壁的预留间隙满足装配操作空间要求，支撑臂周边预留的间隙可避免与周边布线、其他组件产生干涉，构件整体的壁厚设计兼顾了结构强度与轻量化要求，在保证承载能力的前提下尽可能降低材料用量，减少设备整体重量。在结构细节设计上，支撑臂上部的定位孔采用沉孔设计，可保证紧固件安装后不突出构件表面，避免对周边组件造成刮碰；底座与安装面接触的区域设计有0.2mm的平面度公差，可保证安装后构件与安装面完全贴合，避免出现局部应力集中；过渡区域的圆角半径经过多轮仿真优化，在不增加整体外形尺寸的前提下最大化降低应力集中效应。

　　从工程应用角度来看，这类经过FEA仿真验证的支撑构件，可直接应用于小功率电源变压器、工业控制模块等产品的内部结构设计中，设计人员可直接参考该构件的应力分布结果，根据自身产品的实际载荷情况调整壁厚、圆角半径等参数，无需从零开始进行结构建模与仿真验证，可大幅缩短产品研发周期，减少结构验证阶段的样机制作成本。同时该构件的建模过程严格遵循机械设计的公差配合要求，所有安装孔、配合面的尺寸公差都符合通用机械设计标准，可直接导出工程图用于生产加工，加工过程中可选用常用的工程塑料或者铝合金材料，根据实际使用场景的载荷要求、绝缘要求选择对应材料，满足不同工况下的使用需求。
